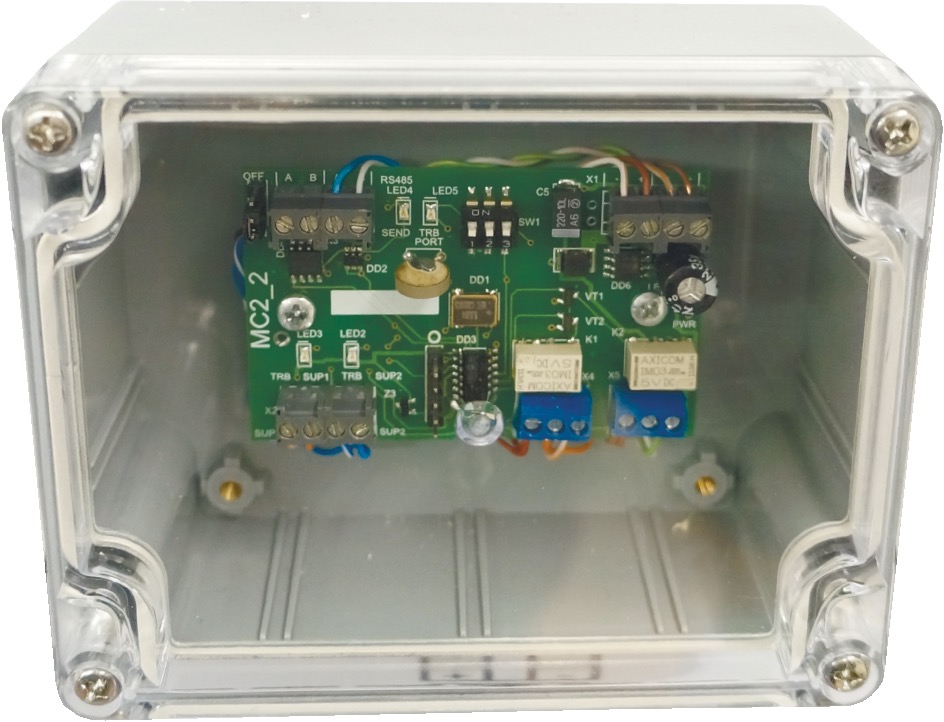

      Модуль мониторинга и управления внешними устройствами AL-MC2

      Поделиться
      • Модуль мониторинга и управления внешними устройствами AL-MC2
      • Описание
      • Характеристики
      • Документы
      • Дополнительная информация
      Описание

      AL-MC2 применяется в составе системы оповещения ALPHA совместно с ППУ AL-8MP2. Информационный обмен между изделием и ППУ AL-8MP2 осуществляется по интерфейсу RS485. В рамках одной системы оповещения ALPHA может быть установлено до 8 (восьми) модулей AL-MC2.

      Изделие обеспечивает:

      • автоматический контроль состояния контактов реле внешних устройств и линий связи с ними; Модуль AL-MC2 имеет два контролируемых входа (SUP1 и SUP2) для мониторинга состояния контактов реле (например - реле «Неисправность») внешних устройств и линий связи с ними.
      • автоматическую самодиагностику;
      • формирование и передачу в ППУ извещений о неисправности; При регистрации схемой контроля изделия, изменения сопротивления в линиях связи с внешними устройствами, а так же при обнаружении ошибки в самом изделии, модуль AL-MC2 передает на ППУ AL-8MP1 по линии RS485 сигналы о возникших неисправностях.
      • переключение перекидных контактов своих исполнительных реле по командам от ППУ в автоматическом режиме. Модуль AL-MC2 имеет два программируемых исполнительных реле (К1 и К2) с перекидными контактами. Данные реле меняют свое состояние согласно алгоритму оповещения, в зависимости от установок, произведенных  при программировании ППУ AL-8MP2.

      Изделие позволяет расширять функциональные возможности системы оповещения, например:

      • мониторить состояние различных устройств входящих в состав СОУЭ (например – ППУ ОСА1, ППУ PS-8E-LP и т.п.).
      • управлять (вкл./выкл.) ППУ световыми / звуковыми оповещателями (например – ППУ ОСА1, ППУ PS-8E-LP и т.п.).
      • управлять состоянием динамических эвакуационных знаков безопасности;
      • включать эвакуационное освещение;
      • разблокировать двери эвакуационных выходов;
      • управлять другими внешними устройствами.
      Характеристики
      Модель AL-MC2
      Напряжение источника питания от 10 В до 28 В
      Потребляемый ток 40 мА
      Количество контролируемых линий 2
      Количество выходных перекидных контактов 2
      Коммутирующая способность перекидного контакта 24 В, 1 А
      Линия связи с ППУ RS-485
      Сечение подключаемых проводов от 0,2 до 2,5 кв. мм
      Класс пылевлагозащиты IP55
      Диапазон рабочих температур от 0 до 55 °С
      Условия эксплуатации в помещении
      Габаритные размеры, мм 120 х 80 х 50
      Масса, кг 0,5
      Производство Россия
      Документы
      Инструкция на модуль AL-MC2
      Руководство по инсталляции, наладки и эксплуатации.

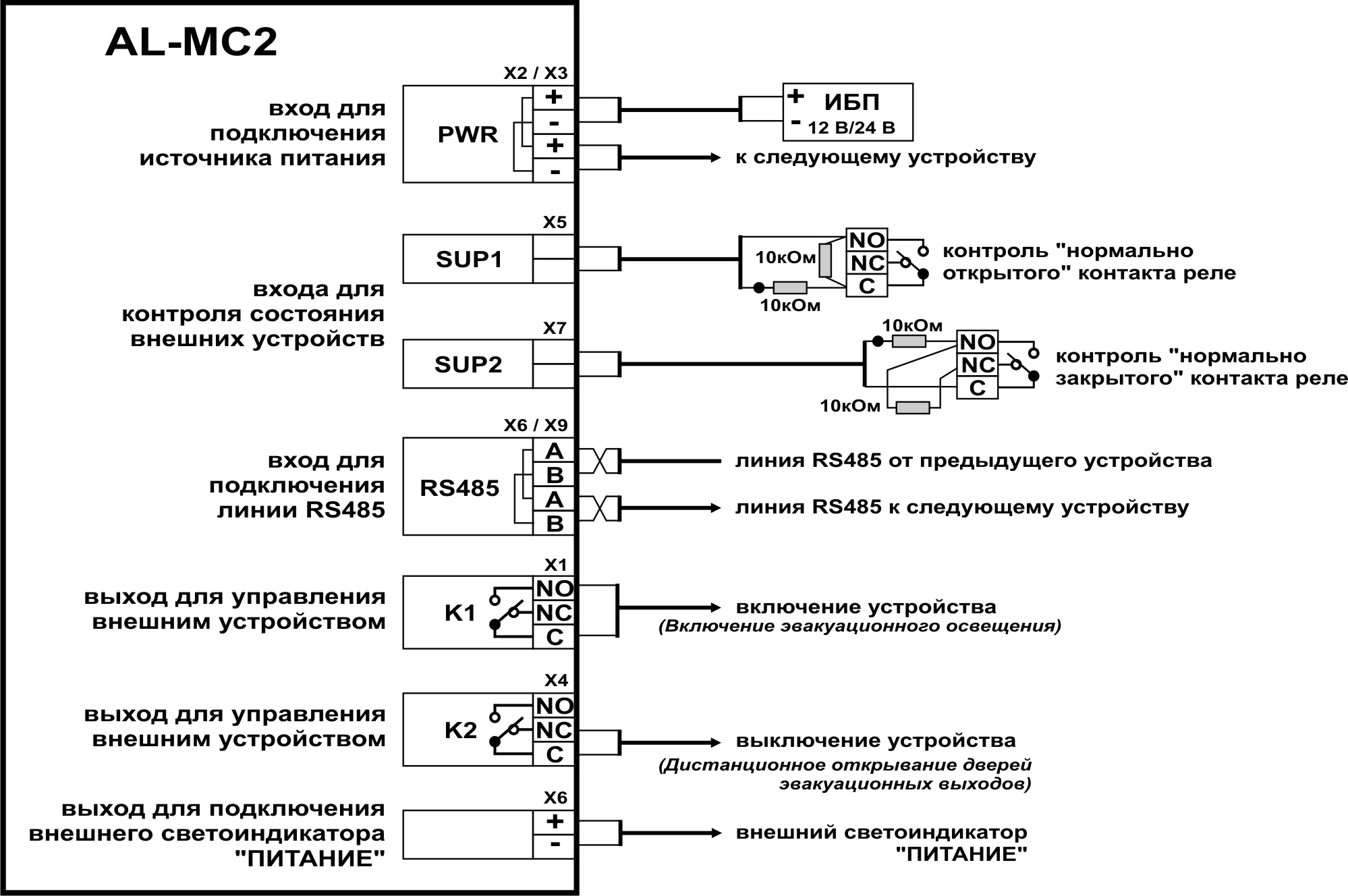

      Функциональная блок-схема соединений модуля AL-MC2 c различными функциональными устройствами
      Функциональная блок-схема соединений модуля AL-MC2 c различными функциональными устройствами
      В формате DWG
      Вариант 10
      Вариант управления световыми табло «Направление движения». В архиве JPG, PDF, DWG.
      Вариант 12
      Варианты мониторинга и управления различными внешними устройствами (системами). В архиве JPG, PDF, DWG
      Cертификат соответствия ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00202 21 (ALPHA)
      Сертификат ТР ТС (ЕАЭС RU C-RU.АБ53.В.01006/21)
      до 02.06.2026
      Функциональная блок-схема системы оповещения Альфа
      Руководство к СОУЭ серии Альфа
      Презентация СОУЭ АЛЬФА
