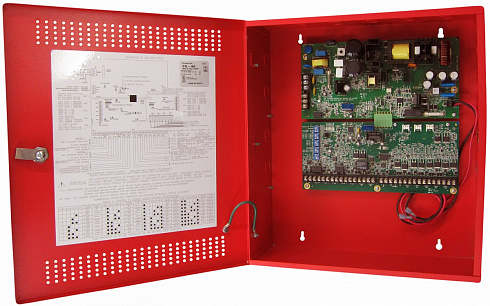

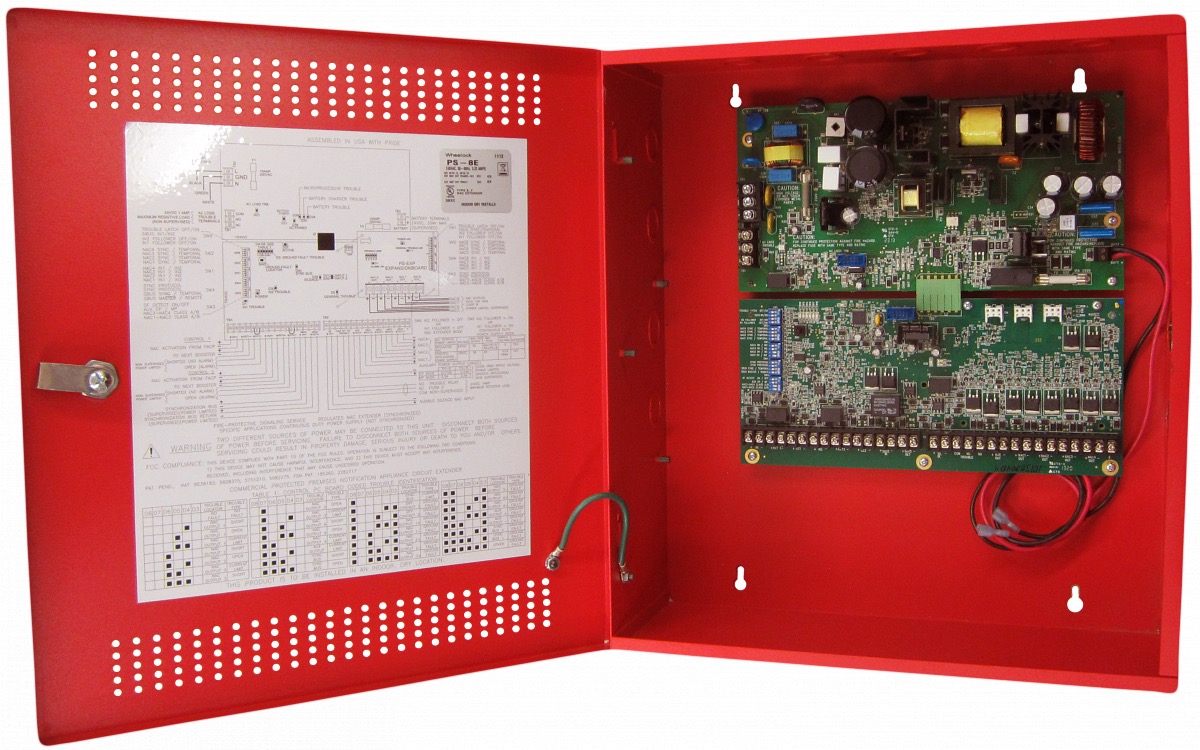

Прибор управления PS-8E-LP

Блок питания, зарядное устройство, модуль контроля и управления СОУЭ I и II типов в едином корпусе. Предназначен для питания и управления звуковыми, световыми и комбинированными пожарными оповещателями с автоматическим контролем целостности линий оповещения.

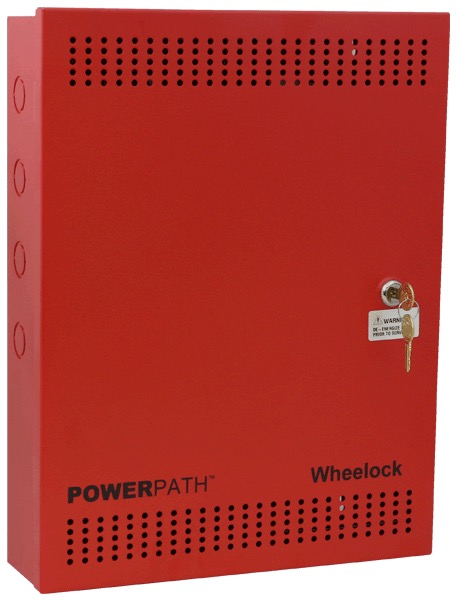

Прибор PowerPath предназначен для управления звуковыми, световыми и комбинированными пожарными оповещателями и выпускается в двух модификациях: PS-8E-LP. Модификации отличаются друг от друга значениями выходного тока на линии оповещения и размером корпуса. Все остальные функции, индикаторы и характеристики у этих приборов идентичны.

Область применения:

• центральный прибор управления в СОУЭ 1-го и 2-го типов.
• дополнительный прибор управления в составе СОУЭ 3, 4 и 5-го типов.
• прибор управления в составе систем, где требуется обеспечивать цепи питания и управления с автоматическим контролем целостности шлейфов.
• в составе систем контроля и управления доступом, где требуется обеспечивать экстренную автоматическую блокировку или разблокировку управляемых запорных устройств.
• ППУ в составе систем, где предъявляются особые требования к прокладке кабеля (линии связи) и к способу подключения исполнительных устройств к линиям оповещения.

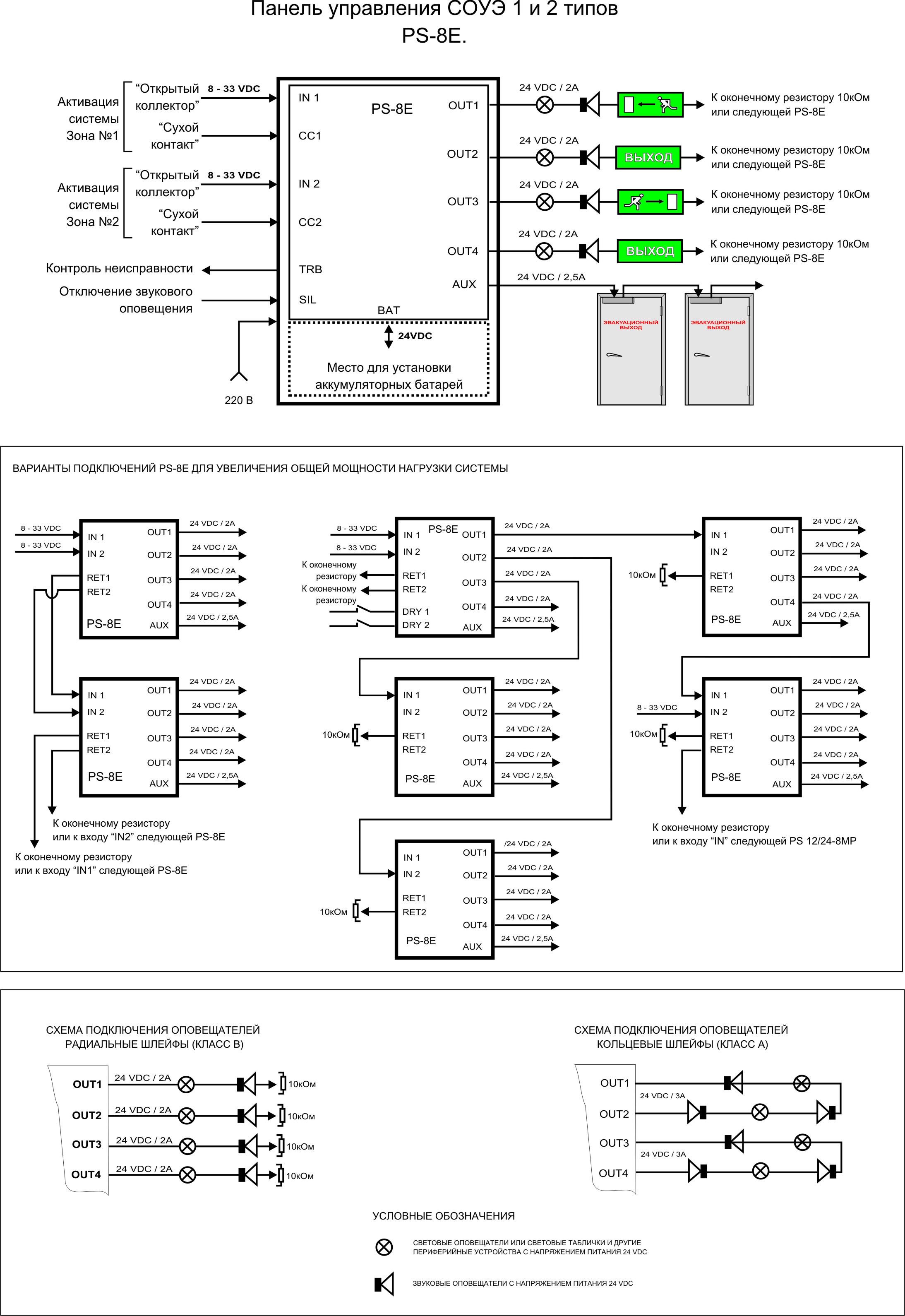

Прибор используется для управления сетью оповещателей и расширения производительности цепей оповещения в системах пожарной сигнализации. Важными особенностями прибора являются возможности по конфигурации выходов на линии оповещения (с поддержкой функций оповещения маломобильных групп) и дополнительное питание внешних системных устройств. Прибор обеспечивает подачу постоянного стабилизированного напряжения 24В и суммарную нагрузочную способность до 8А (для PS-8E) на линии оповещения: либо на четыре радиальных линии (Class B), либо на две кольцевые линии (Class A), либо на две радиальных (Class B) и одну кольцевую (Class A). В приборе также выполнен дополнительный выход для питания внешних устройств, который может быть сконфигурирован для работы в непрерывном (режим СР) или отключаемом режимах (режим МР). В непрерывном режиме (при отсутствии основного питания) выход обеспечивает ток до 0.24А в течение 24 часов. В отключаемом режиме выход обеспечивает ток до 2.5А при условии отсутствия режима тревоги и наличии основного питания 220В 50Гц. Также, в приборе PS-8E имеется встроенная схема заряда резервной аккумуляторной батареи емкостью до 33Ач. Габариты (В х Ш х Г) мм: 432х331х89 мм.

В каждом из приборов предусмотрены входы активации, предназначенные для подключения двух выходов постоянного напряжения (открытый коллектор) от пожарного приемно-контрольного прибора или двух сухих контактов. Эти входы могут быть сконфигурированы для контроля состояния и управления подачей питания в произвольную комбинацию до четырех выходов на линии оповещения.

В условиях отсутствия тревоги каждый из приборов обеспечивает автоматический и независимый контроля исправности электропроводки в каждой линии оповещения по всей ее длине. В случае нарушения целостности электропроводки в линии, на приемно-контрольный прибор передается извещение о неисправности через управляющий данной линией вход (IN1 или IN2). Дополнительно, в приборе выполнены выходные клеммы общей неисправности (используются для индикации неисправности в линиях оповещения) и входные клеммы общей неисправности (используются для активации любой внешней схемой).

• Входы:
• вход для подключения основного источника питания – стандартной сети 220В 50Гц, максимальный потребляемый ток в режиме тревоги: 3,22 A (PS-8E)
• вход для подключения резервного источника питания – необслуживаемой герметизированной свинцово-кислотной аккумуляторной батареи 24В емкостью до 33Ач
• два (2) входа активации постоянным напряжением 12В или 24В (допустимый диапазон напряжения 8-33В, потребляемый ток 5мА), допускается подключение двух кольцевых (Class A) или двух радиальных (Class B) цепей активации
• два (2) входа активации сухими контактами встроенная схема для заряда резервной аккумуляторной батареи

Выходы:

• выходы напряжением 24В с автоматической защитой от перегрузки. Поддерживается до 50 оповещателей с максимальным импедансом линии 1,46 Ом.
• максимальный суммарный ток на выходах в режиме тревоги 8А для прибора PS-8E-LP
• поддерживает до четырех (4) выходов на радиальные линии оповещения (Class B), максимальный ток на каждый выход – до 3А
• поддерживает до двух (2) выходов на кольцевые линии оповещения (Class А), максимальный ток на каждый кольцевой шлейф – до 3А
• поддерживает до одного (1) выхода на кольцевую линию оповещения (Class А) и до двух (2) выходов на радиальные линии оповещения (Class B), максимальный ток на каждую линию – до 3А
• генерирование постоянного выходного напряжения или напряжение специального вида Temporal (Code 3)
• встроенный режим синхронизации Cooper Wheelock, который может быть назначен для любого из выходов на линии оповещения или для всех этих выходов
• входы и выходы могут быть синхронизированы от внешнего источника (в режиме «IN FOLLOWER»)
• возможность отключения звукового сигнала оповещения
• постоянное стабилизированное выходное напряжение
• PS-8E – может обеспечивать (при отсутствии основного питания) на дополнительном выходе «AUX» (режим СР) 24В/0,24А, для питания внешних системных устройств, в течение 24 часов. Выход с автоматической защитой и возможностью перезапуска (сброса)
• В режиме МР выход «AUX» обеспечивает 24В/2,5А. Выход «AUX» отключается в случае тревоги или при пропадании основного питания 220В 50Гц
• несколько приборов PowerPath могут быть синхронизированы через шину SBUS

Контроль:

• совместимость с пожарными приемно-контрольными приборами, формирующими сигналы управления напряжением 12В или 24В и контролирующими пусковые линии напряжением обратной полярности
• электропроводка в линии оповещения контролируется по всей ее длине, извещение о неисправности передается на управляющий вход «IN1» или «IN2»
• оконечные резисторы 10кОм 1Вт для контроля всех выходов на линии оповещения
• вход и выход общей неисправности
• автоматический переход на питание от резервной батареи при пропадании основного питания 220В 50Гц
• автоматическая защита выходов от коротких замыканий с автоматическим сбросом в исходное состояние
• светодиодные индикаторы состояния входов и выходов
• контроль сбоя основного питания (выходной перекидной контакт, 1А, =24В)
• контроль низкого напряжения резервной аккумуляторной батареи
• контроль токов утечки на землю.

Сертификаты:

• ССПБ (Россия) на соответствие требованиям Нормам Пожарной Безопасности.
• UL(США) на соответствие требованиям UL
