Описание

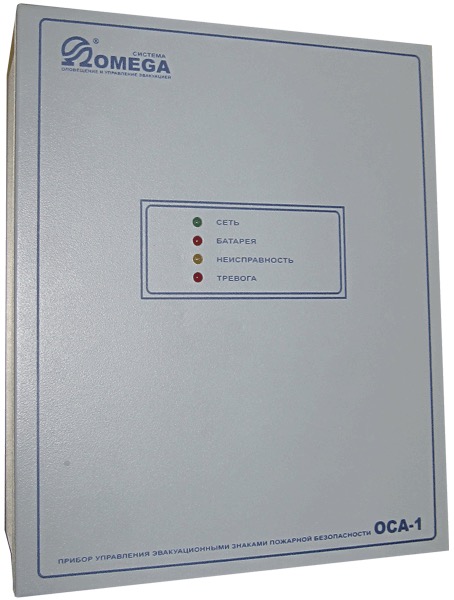

Прибор управления оповещателями
Предназначен для питания, управления и контроля исправности световых эвакуационных знаков пожарной безопасности, выполненных на излучающих светодиодах (КОП, БЛИК и т.п.), а также линий связи с ними и линии управления.
Прибор обеспечивает:
- бесперебойное питание световых табло от собственного блока питания;
- принудительное включение и выключение световых табло по командам от внешних устройств;
- возможность переключения световых табло в мигающий режим при переходе изделия в режиме «Тревога»;
- возможность выполнять линии оповещения по свободной топологии, в т.ч. с ответвлениями;
- автоматический контроль обрывов и коротких замыканий в линиях оповещения;
- автоматический контроль работоспособности световых табло;
- автоматический контроль обрывов и КЗ в линиях передачи командных сигналов от внешних устройств;
- автоматический контроль наличия питающего напряжения, поступающего от электросети 220В/50Гц;
- автоматический контроль резервного питания (АКБ);
- автоматическую контроль и самодиагностику внутренних узлов;
- формирование и передачу на внешние устройства извещения об общей неисправности;
- формирование и передачу на внешние устройства извещений о переходе в режим «Тревога»;
Прибор ОСА-1 может работать как в составе СОУЭ «OMEGA», так и автономно
Характеристики
Модель | ОСА-1 |
Контроль состояния системы | автоматический программный и аппаратный контроль |
Количество контролируемых выходов на линии оповещения | 2 |
Максимальный ток нагрузки на каждый выход | 0,375 А |
Максимальный ток нагрузки на все выходы | 0,7 А |
Габаритные размеры, мм | 205 х 255 х 105 мм |
Масса, кг | 2 кг |
Производство | Россия |
Документы
Инструкция ОСА-1 Руководство по инсталляции, наладки и эксплуатации. Версия 1.8 |
|
Пример схемы подключения ППУ AL-8MP2 к ППУ ОСА-1 |
|

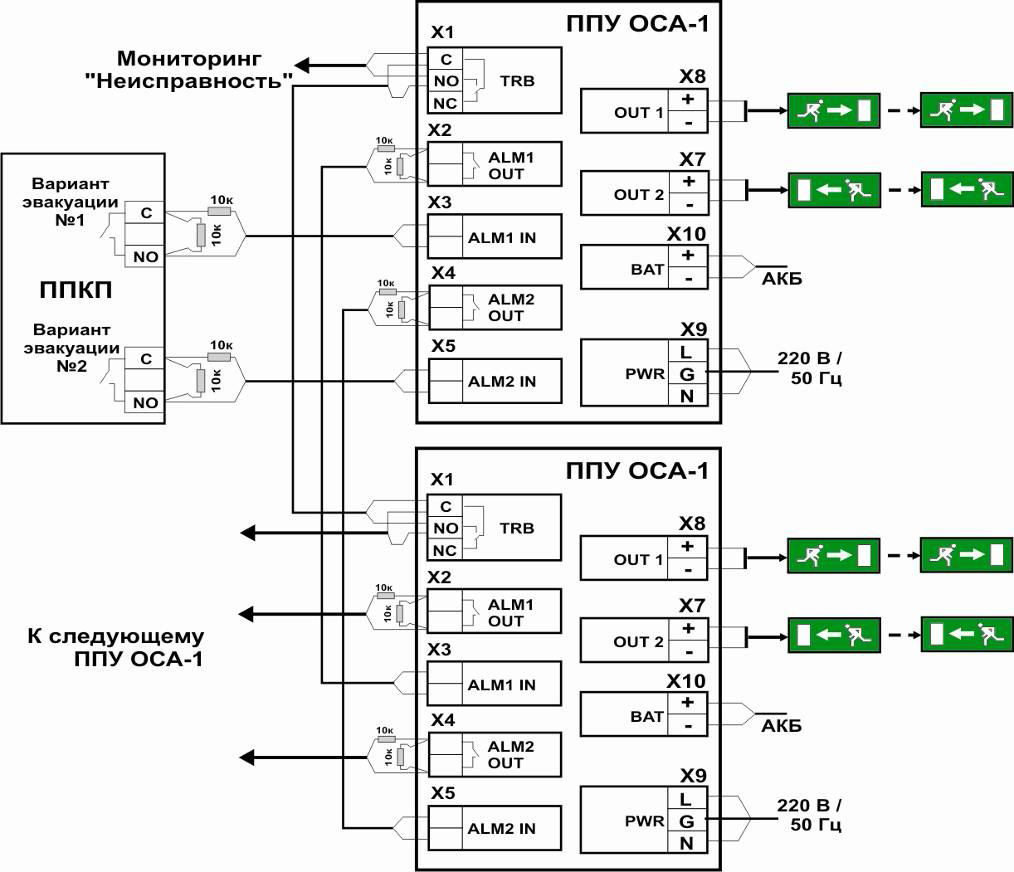

Пример схемы каскадного соединения приборов ОСА-1 |
|

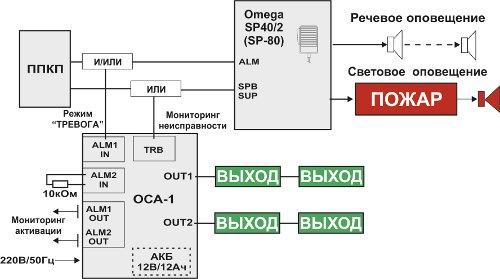

Функциональная схема |
|
Cертификат соответствия ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00202 21 (ALPHA) |
|
Сертификат ПБ (№ C-RU.ПБ34.B.02045) до 20.12.2021 |
|
Сертификат ТР ТС (№ ТС RU C-RU.ИМ43.B.00770) до 02.05.2021 |
|
Функциональная блок-схема системы оповещения Альфа |
|
Руководство к СОУЭ серии Альфа |
|
Презентация СОУЭ АЛЬФА |
