Модуль предназначен для увеличения дальности передачи данных по цифровой линии связи RS-485, увеличения нагрузочной способности порта, а также для разветвления порта на два направления. Модуль имеет три равнозначных гальванически развязанных входа/выхода для подключения линий RS-485.
Подробнее
23 564 ₽
Сделано в России
Описание
Модуль предназначен для увеличения дальности передачи данных по цифровой линии связи RS-485, увеличения нагрузочной способности порта, а также для разветвления порта на два направления. Модуль имеет три равнозначных гальванически развязанных входа/выхода для подключения линий RS-485.
Изделие обеспечивает:
- прием / передачу сигналов протокола RS-485.
- автоматическую защиту от короткого замыкания на любой из подключенной линии RS;
- формирование извещения о КЗ на линиях;
Примечание: При регистрации схемой контроля изделия, короткого замыкания на линии, модуль отключает эту линию и автоматически восстанавливает ее при устранении неисправности.
Технические характеристики

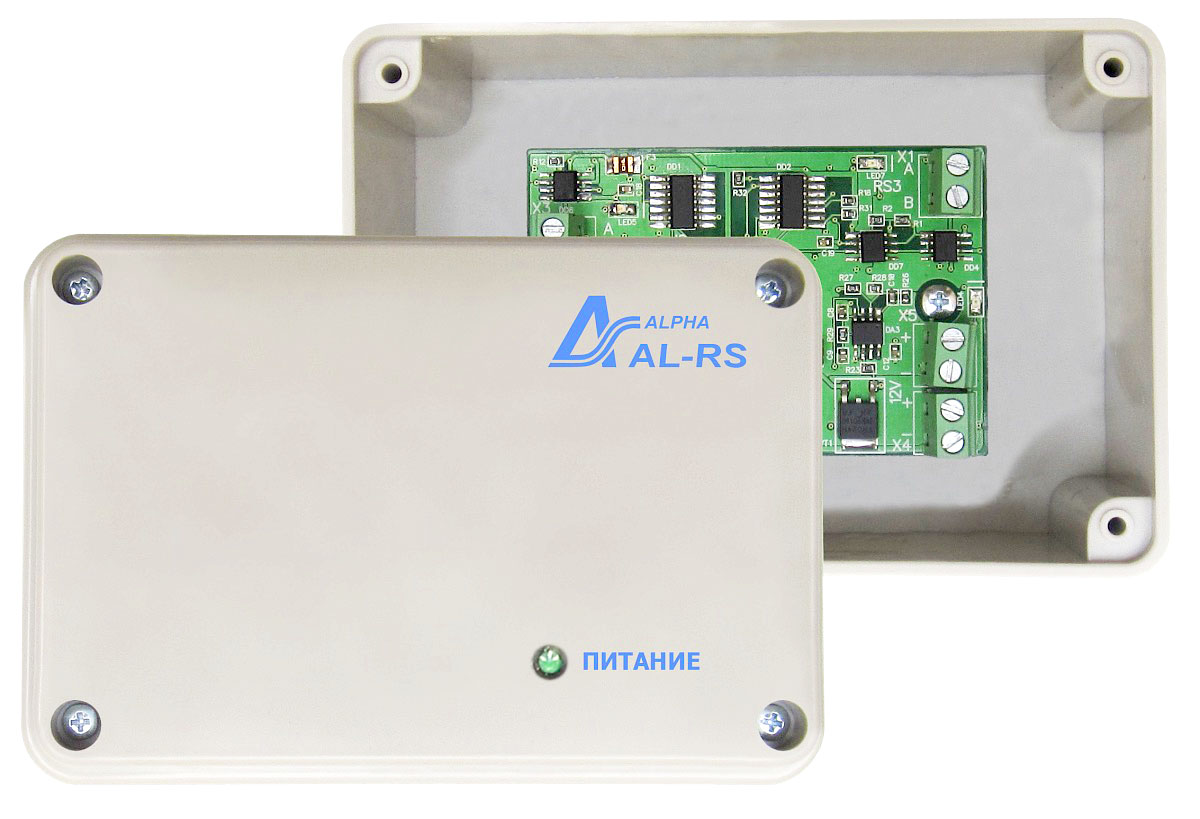

- Изделие выполнено в самостоятельном корпусе и предназначено для настенной установки.
- Количество подключаемых линий RS485 – до 3
- Длина каждой линии RS485 – до 1200 м
- Сечение подключаемых проводов - от 0,2 до 2,5 кв.мм
- Напряжение питания – стабилизированное 12 В
- Ток потребления, не более – 50 мА
- Габариты (высота х ширина х глубина), мм – не более 150х100х55 мм
- Масса – не более 0,7 кг.
- Степень защиты оболочки корпуса - IP55
- Условия эксплуатации изделия - внутри отапливаемых помещений с температурой воздуха 0…55С
Характеристики
| Модель | AL-RS |
| Напряжение источника питания | 12 В (стабилизированное) |
| Потребляемый ток | 50 мА |
| Количество подключаемых линий RS-485 | до 3 |
| Длина каждой линии RS-485 | до 1200 м |
| Сечение подключаемых проводов | от 0,2 до 2,5 кв. мм |
| Класс пылевлагозащиты | IP55 |
| Диапазон рабочих температур | от 0 до 55 °С |
| Условия эксплуатации | в помещении |
| Габаритные размеры, мм | 150 х 100 х 55 |
| Масса, кг | 0,7 |
| Производство | Россия |
Документы
|
Инструкция на модуль AL-RS Руководство по инсталляции, наладки и эксплуатации. |
|
|

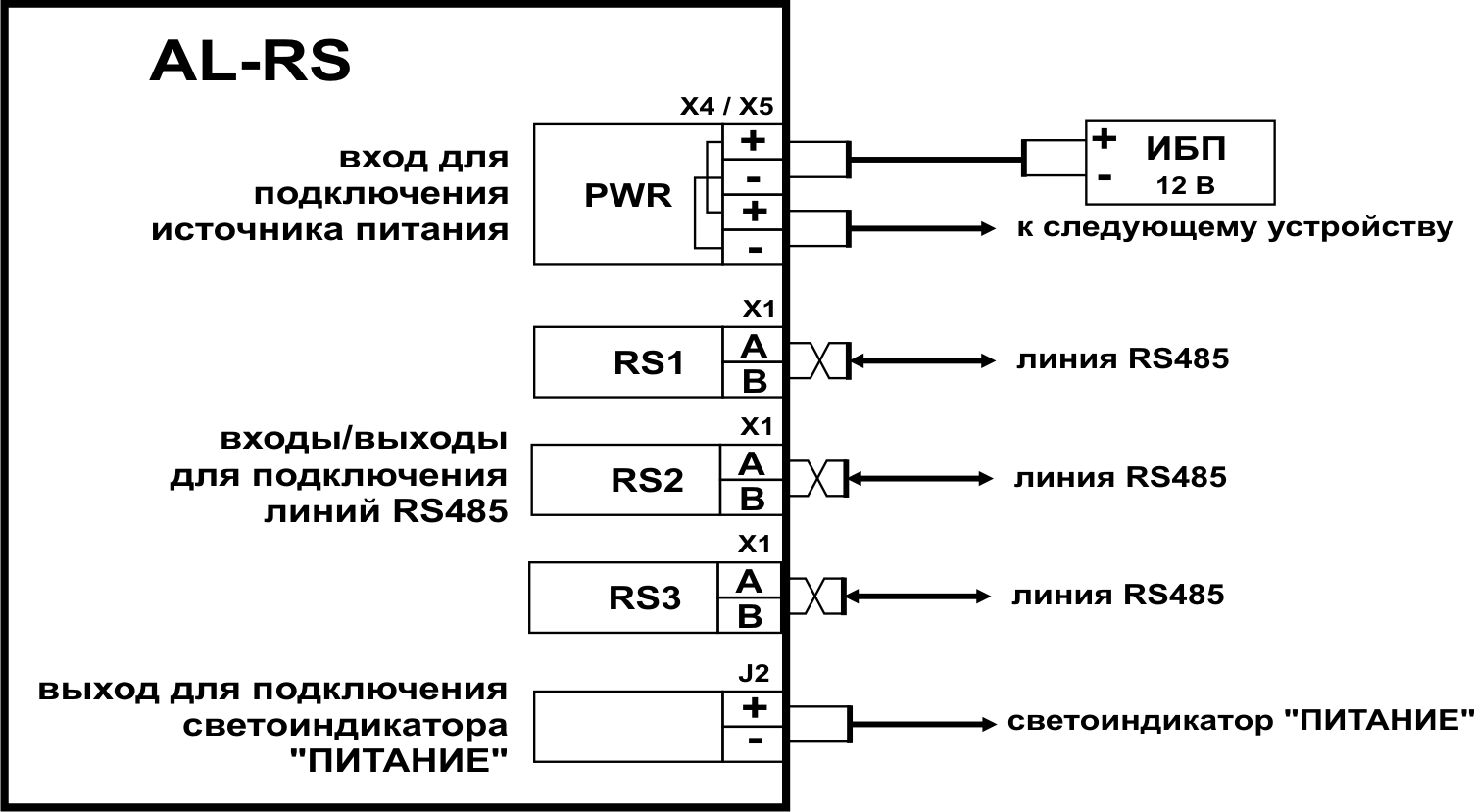

Функциональная блок-схема соединений модуля AL-RS |
|
|
Функциональная блок-схема соединений модуля AL-RS В формате dwg |
|
|
Cертификат соответствия ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00202 21 (ALPHA) |
|
|
Сертификат ПБ (№ C-RU.ПБ34.B.02045) до 20.12.2021 |
|
|
Сертификат ТР ТС (№ ТС RU C-RU.ИМ43.B.00770) до 02.05.2021 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Руководство к СОУЭ серии Альфа |
|
|
Презентация СОУЭ АЛЬФА |
