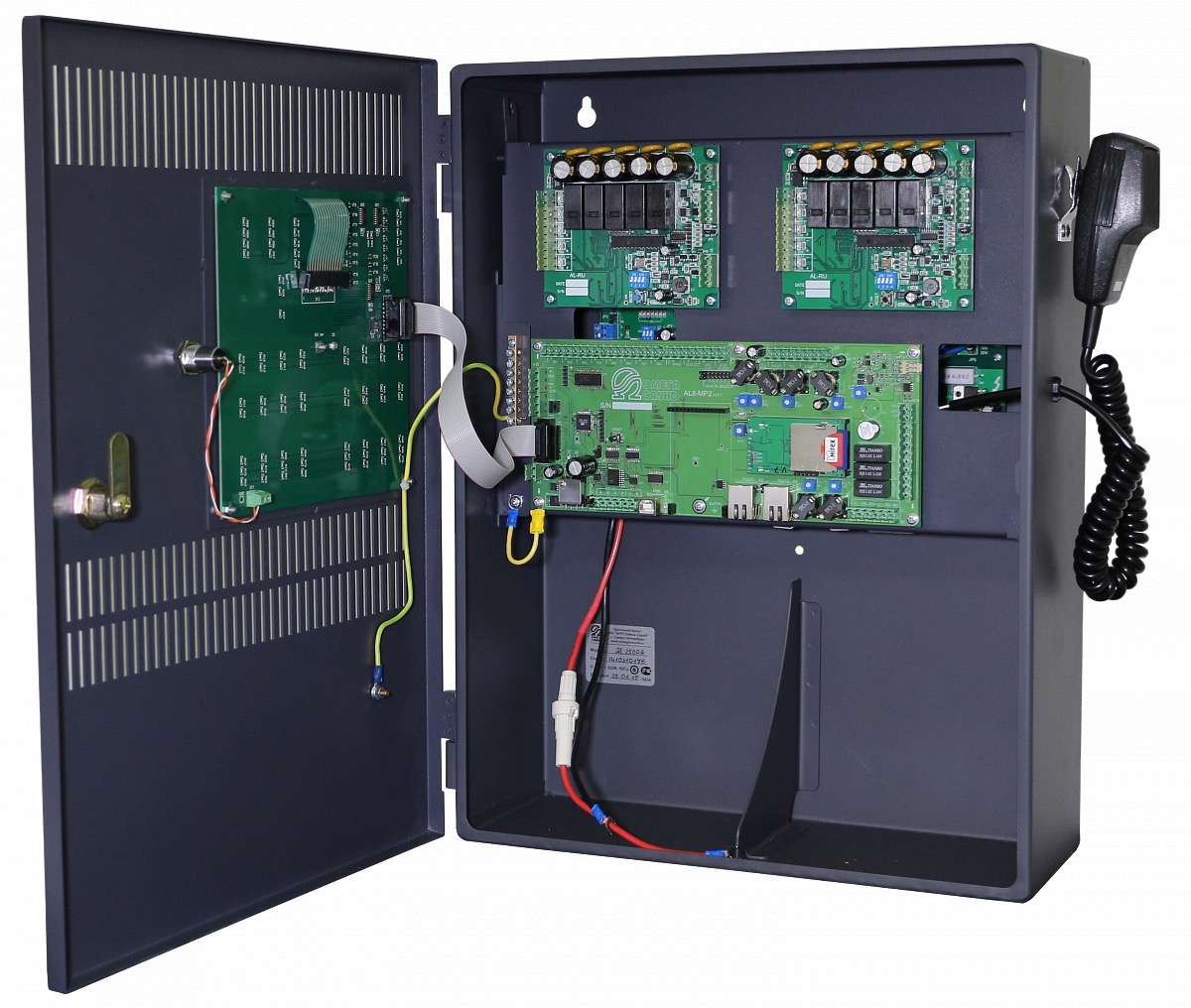

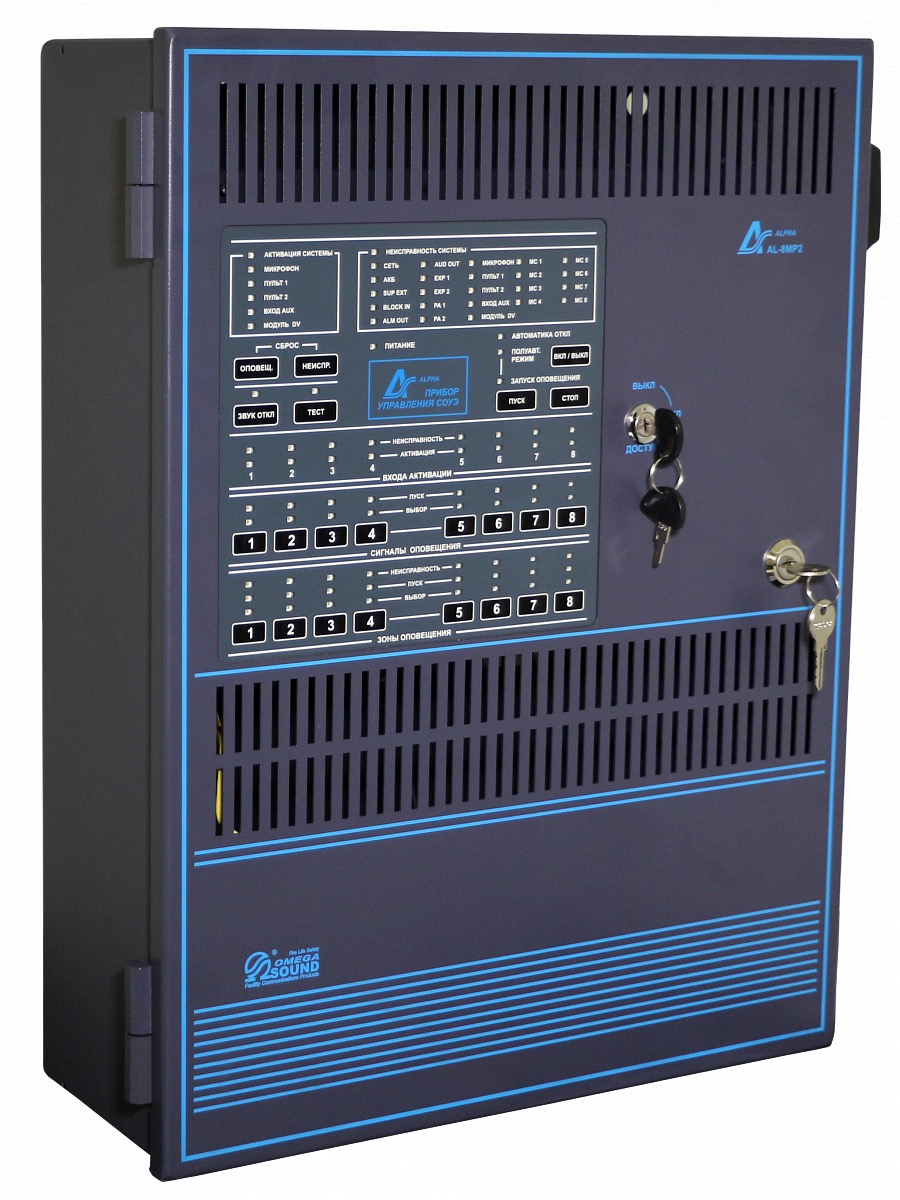

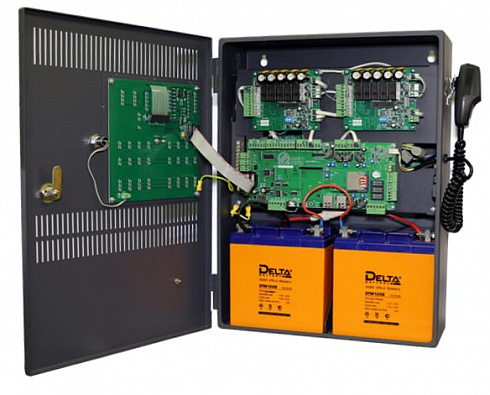

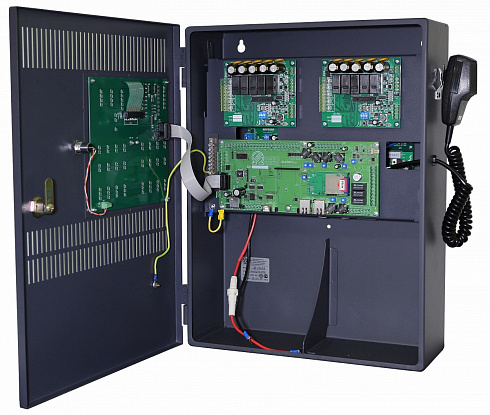

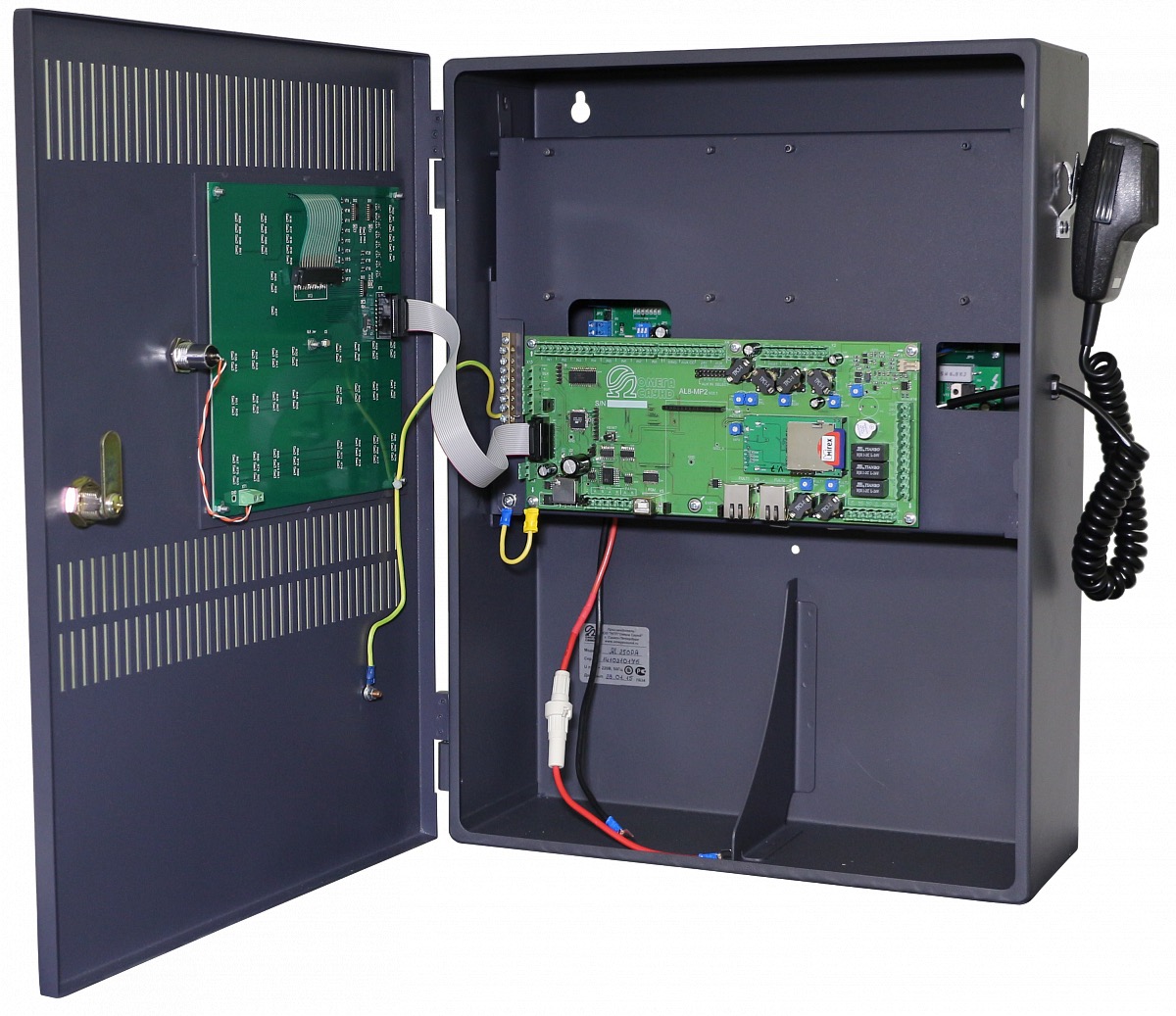

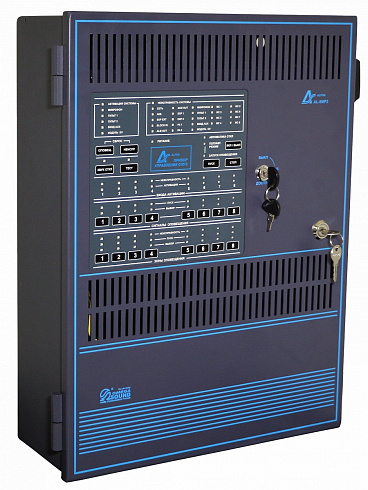

Прибор управления AL-8MP2

ППУ предназначен для создания многофункциональной системы сочетающей в себе функции СОУЭ с 3-го по 5-й тип, трансляции сообщений службы ГО и ЧС, информационно-рекламных объявлений и музыкальных программ. Для перепрограммирования используется программа «Alpha2Config», входящая в комплект поставки  ППУ AL-8MP2. Прибор речевого оповещения представляет собой моно блок, в который уже заложены все необходимые функции для создания полноценной системы оповещения и управления эвакуацией 3-го типа.

Прибор управления речевым оповещением имеет базовую комплектацию в которую входит: бесперебойный блок питания, зарядное устройство, усилитель мощности 250 Вт, пульт индикации и управления, микрофон оператора с тангентой, коммутатор входных и выходных сигналов, цифровой модуль записанных сообщений.

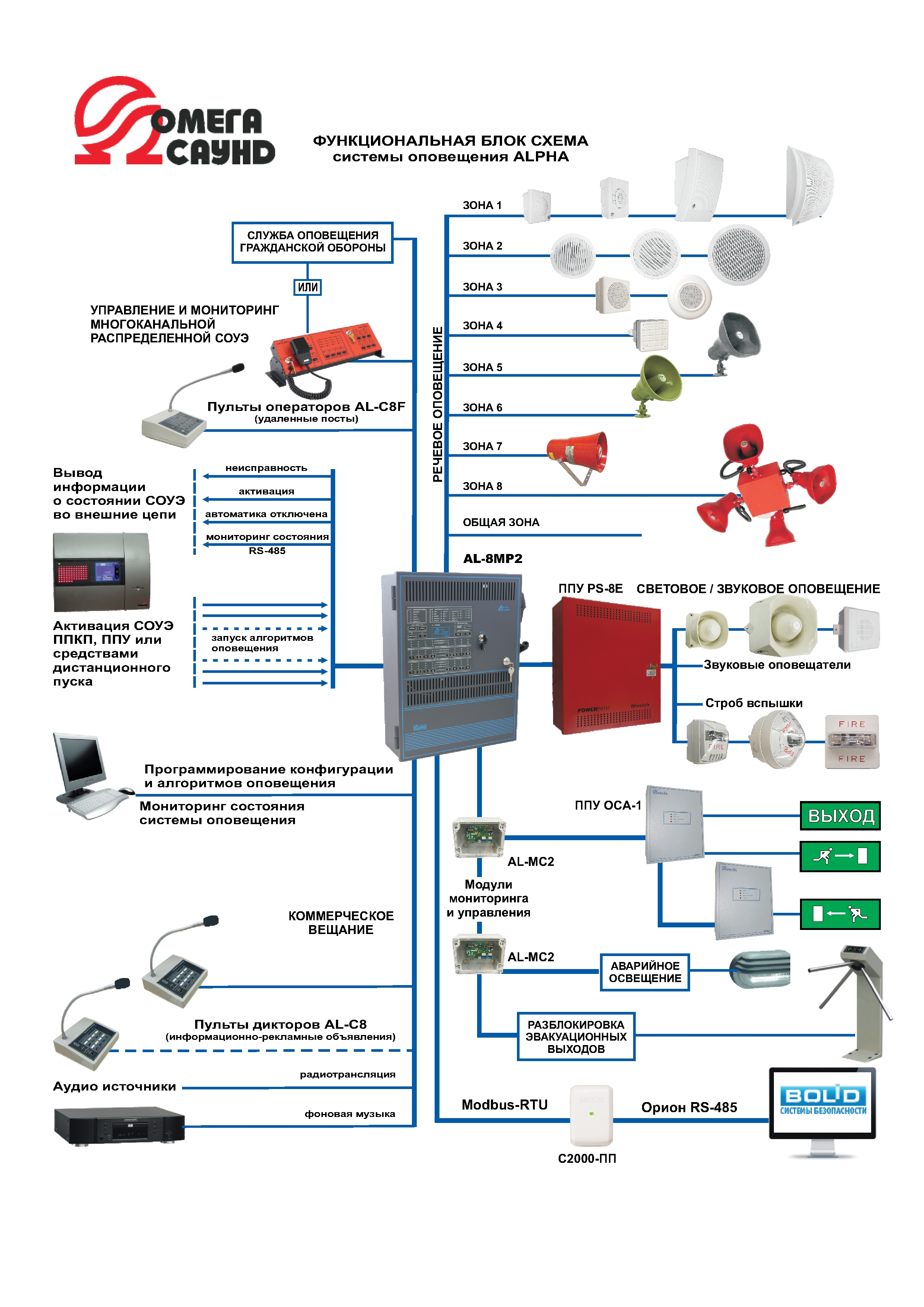

Функциональные возможности СОУЭ:

• - До 8 управляемых зон оповещения.Прибор управления речевыми оповещателями имеет базовую комплектацию в которую входи выход для подключения только одной линии связи с оповещателями (колонками, рупорами). При использовании разветвителей (зональных коммутаторов) AL-RU, количество управляемых зон оповещения может быть увеличено до восьми.

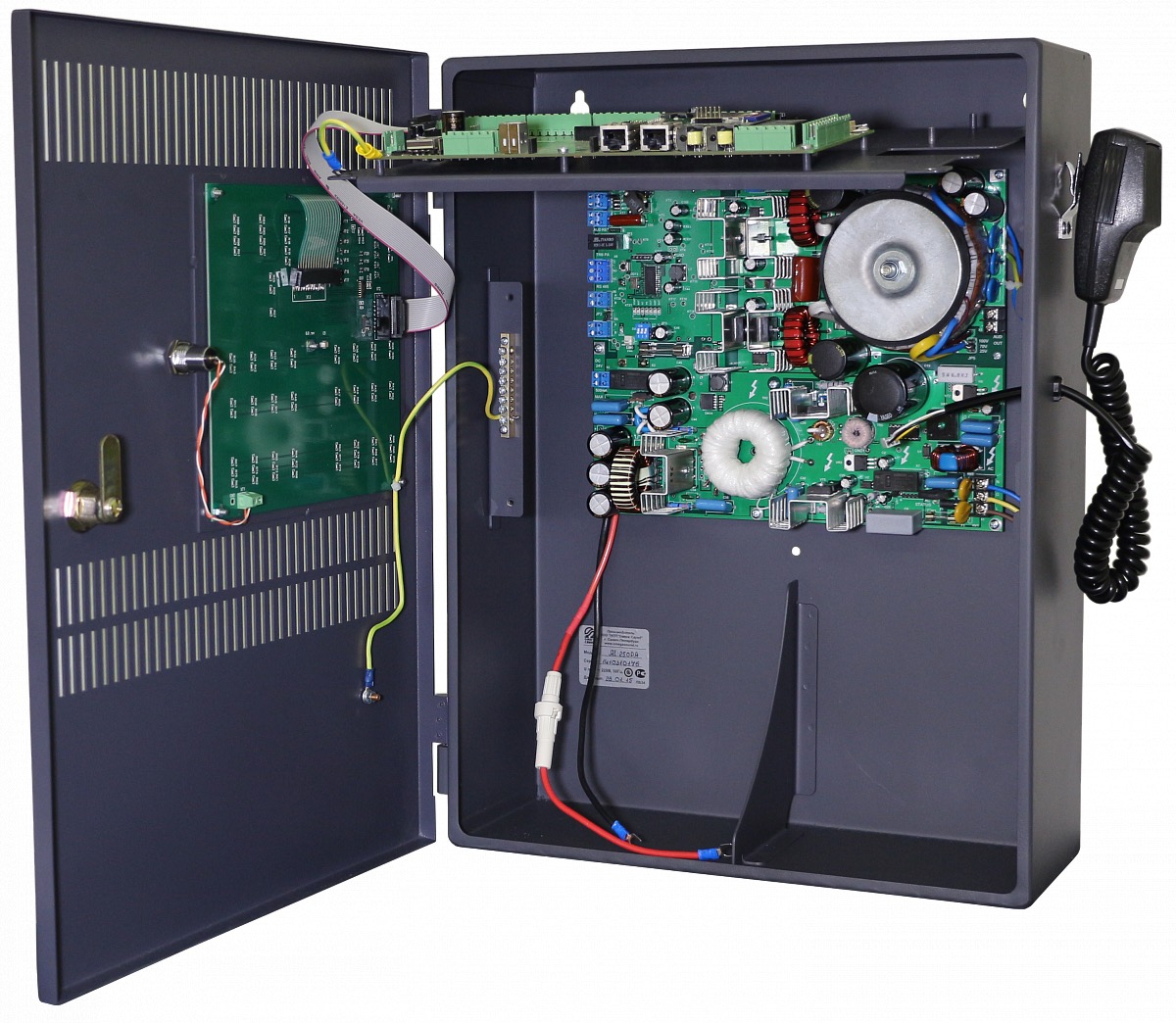

• - Мощность аудио тракта системы неограниченна. В Прибор пожарный управления (ППУ) интегрирован цифровой трансляционной усилитель мощностью 250 Вт с выбираемым напряжением в линии речевых оповещателей 25/70/100 В. Прибору речевого оповещения имеет возможность дальнейшего наращивания мощности аудио тракта системы при помощи усилителя мощности AL-250PA.

• - До 72 записанных сообщений с высоким качеством звучания. Прибор управления речевым оповещением укомплектован цифровым модулем хранения и воспроизведения тревожных сообщений в формате mp3. Длительность сообщений практически неограниченна.

• - Управление системой эвакуации в автоматическом, полуавтоматическом и ручном режимах. В автоматическом режиме обеспечивает управление системой оповещения согласно программным установкам, заранее записанным в него с помощью специального программного обеспечения входящего в комплект поставки (AlphaConfig2 — рис.1). Прибор управления речевым оповещением ППУ имеет 8 контролируемых входов для автоматического запуска СОУЭ. Для каждого входа активации, прибор речевого оповещения может быть запрограммирован с определенным алгоритмом (сценарий) оповещения. Каждый алгоритм может состоять из нескольких (от 1 до 8) этапов развития сценария оповещения и представляет собой последовательность требуемых действий системы (трансляция определенного текста сообщения в нужные зоны оповещения, включение/выключение пожарных приборов управления, управление внешними устройствами) для каждого этапа, с целью реализации планов безопасной эвакуации людей при пожаре. В полуавтоматическом режиме обеспечивает запуск выбранного оператором записанного сообщения и подачу его в любую зону (зоны) оповещения при помощи встроенного пульта расположенного на лицевой панели прибора. В ручном режиме управления обеспечивает подачу «живых» оперативных объявлений с встроенного ручного микрофона оператора и с внешних пультов операторов AL-C8F в любую зону (зоны) оповещения.

• - Блокировка автоматики. ППУ - прибор управления речевым оповещением обеспечивает возможность блокировки автоматического режима оповещения лицевой панели прибора речевого оповещения или с помощью активации внешнего входа «Блокировка автоматики».

• - Сопряжение СОУЭ со службой оповещения ГО и ЧС. Прибор управление речевым оповещением имеет специализированный приоритетный аудио вход (AUX) для сопряжения с аппаратурой службы оповещения ГО и ЧС и трансляции чрезвычайных сообщений в предустановленную зону (зоны) оповещения. Так же этот вход может быть использован для интеграции объектовой системы оповещения с многозонной распределенной СОУЭ.

• - Организация удаленных постов мониторинга и управления системой оповещения. К прибору управления речевым оповещением можно подключить до 2-х микрофонных пультов оператора (диспетчера) AL-C8F. Каждый пульт позволяет оперативно получать информацию о состоянии СОУЭ и управлять процессом эвакуации в ручном режиме.

• - Управление и мониторинг состояния внешних (удаленных) устройств. Для регистрации неисправности внешних устройств (БП, ППУ и т.п.) которые могут входить в состав СОУЭ, Прибор речевого оповещения имеет специализированный вход «SUP», а также возможность подключения до 8 периферийных модулей AL-MC2. При использовании этих модулей ППУ осуществляет мониторинг состояния и управление внешними устройствами (аварийное освещение, замки эвакуационных выходов, приборы управления эвакуационными знаками пожарной безопасности, строб вспышками и т.п.). Так же прибор управления речевым оповещением  имеет контролируемый выход «ALM» для активации внешних устройств управляющим напряжением 24 В.

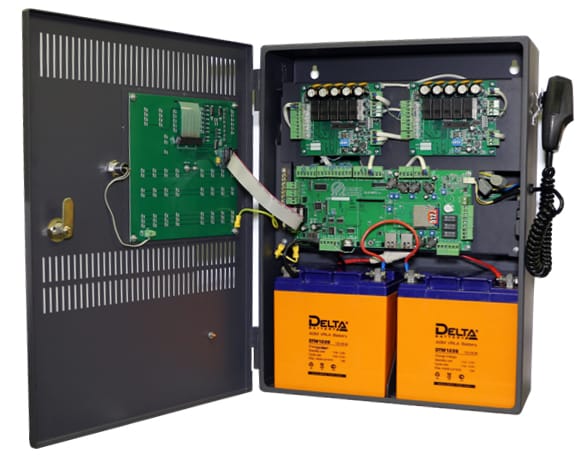

• - Встроенный бесперебойный блок питания. Прибор управления речевым оповещением имеет встроенный бесперебойный блок питания с зарядным устройством для АКБ. В корпусе прибора предусмотрен отсек для установки АКБ.

• - Автоматический контроль состоянии системы оповещения. В панели реализована функция автоматического контроля исправности основных узлов, линий запуска СОУЭ, тракта звукоусиления, источников питания, линий связи с оповещателями, состояния компонентов системы и межблочных соединений.


• - Вывод информации о состоянии СОУЭ на ППУ и во внешние цепи. Имея функцию самодиагностики состояния основных узлов и компонентов системы прибор управления речевым оповещением получает информацию о состоянии компонентов по контролируемым линиям связи и осуществляет вывод извещений о состоянии системы на лицевую панель, пульты операторов (диспетчеров) и во внешние цепи (контакты реле и цифровые линии связи — ПК, АРМ и т.п) с ведением журнала событий.

Функции Public Address:

- Трансляция объявлений с выбором зон через пульты диктора (коммерческое вещание). К прибору речевого оповещения можно подключить до 2-х микрофонных пультов диктора AL-C8. Пульты позволяют подавать различные информационные объявления в любую зону (зоны) вещания. В приборе управления речевыми оповещателями предусмотрен перезаписываемый сигнал привлечения внимания (GONG) перед объявлением.

- Трансляция сигналов от различных аудио источников. Прибор речевого оповещения имеет симметричный, гальванически развязанный аудио вход «TEL». Этот вход может использоваться для подключения различных устройств радиофикации, телефонии, технологической, поисковой связи и т.п. Аудио сигнал, поступающий на вход «TEL» будет транслироваться в предустановленную зону (зоны) вещания.

- Трансляция фоновой музыки. В прибор управления речевым оповещением предустановлен симметричный вход «BGM» с гальванической развязкой для подключения различных источников фоновой музыки. ППУ позволяет запрограммировать два пресета выбранных зон для трансляции фоновой музыки. Оперативное переключение прессетов осуществляется путем активации входа «PRST».

- Трансляция сигналов типа «Школьный звонок», «Вызов», «Начало/окончание работ» и т.п. Прибор речевого оповещения имеет вход «RING», при активации которого, в предустановленных зонах вещания будет звучать записанный в приборе спец-сигнал. К этому входу может быть подключен таймер и/или любое устройство дистанционного пуска (тумблер, кнопка и т.п.).
