Описание

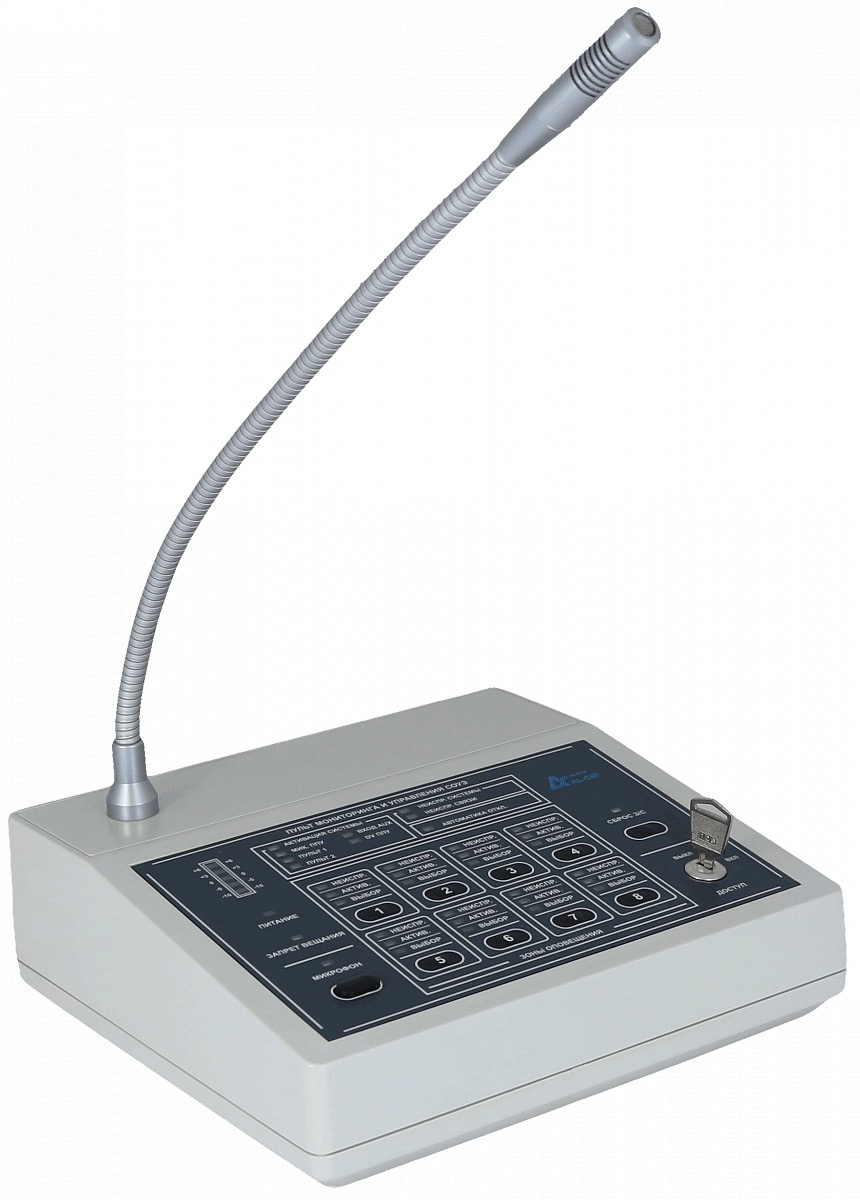

Пульт мониторинга и управления
Предназначен для мониторинга состояния системы и подачи речевых команд оператора (диспетчера) в необходимые зоны оповещения с микрофона.
Пульт оператора микрофонный AL-C8F применяется в системе оповещения серии ALPHA (Альфа). К ППУ AL-8MP2 может быть подключено не более 2-х пультов.
Технические характеристики
- Микрофон — кардиоидный, на гибком держателе типа «гусиная шея»;
- Количество выбираемых зон оповещения – 8;
- Индикаторы режимов работы пульта и отображение состояния СОУЭ - светодиодные;
- Звуковой сигнал привлечения внимания оператора в случае возникновения неисправности или активации системы – встроенный зуммер.
- Частотный диапазон — 100...14000Гц;
- Уровень сигнала на выходе – 1В;
- Линия связи с ППУ AL-8MP2 выполняется кабелем типа «экранированная витая пара» длиной до 1000м;
- Электропитание пульта осуществляется от ППУ AL-8MP2
- Ток потребления в дежурном режиме, не более – 30 мА
- Ток потребления в тревожном режиме, не более – 50 мА
- Материал корпуса – пластик, цвет - белый
- Габаритные размеры корпуса пульта, не более, мм: 225x215x75
- Габаритные размеры микрофона с гибким держателем, не более: диаметр 13 мм, длина 410 мм.
Характеристики
| Модель | AL-C8F |
| Потребляемый ток (дежурный режим) | не более 30 мА |
| Потребляемый ток (тревожный режим) | не более 30 мА |
| Уровень сигнала на аудио выходе | 1 В |
| Цвет корпуса | белый |
| Тип связи | цифровая, аналоговая |
| Длина линий связи | до 1000 м |
| Микрофон | кардиоидный, на гибкой подставке «гусиная шея» |
| Индикаторы режимов работы пульта | светодиодные |
| Частотный диапазон | 100 ... 14000 Гц |
| Потребляемый ток (режим трансляции) | не более 50 мА |
| Количество выбираемых зон оповещения | 8 |
| Сигнал привлечения внимания типа «Гонг» перед объявлением | перезаписываемый |
| Электропитание | от ППУ AL-8MP2 |
| Габаритные размеры микрофона с гибким держателем | диаметр 13 мм, длина 410 мм |
| Материал корпуса | пластик |
| Габаритные размеры, мм | 225 x 215 x 75 |
| Производство | Россия |
Документы
|
Инструкция на пульт AL-C8F Руководство по инсталляции, наладки и эксплуатации. Версия 1.0 |
|
|
Вариант 7 Схема подключения пульта диктора AL-C8F к ППУ AL-8MP2. В архиве JPG, PDF, DWG |
|
|
Cертификат соответствия ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00202 21 (ALPHA) |
|
|
Сертификат ТР ТС (ЕАЭС RU C-RU.АБ53.В.01006/21) до 02.06.2026 |
|
|
Сертификат Транспортной безопасности № С-RU.01ГО.В.00044 Соответствие требованиям Постановления Правительства РФ № 969 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Руководство к СОУЭ серии Альфа |
|
|
Презентация СОУЭ АЛЬФА |
