Применяется в системе оповещения серии ALPHA (Альфа). Пульт предназначен для подачи речевых сообщений через микрофон оператора в необходимые зоны оповещения и мониторинг состояния как подключенных к пульту приборов управления.

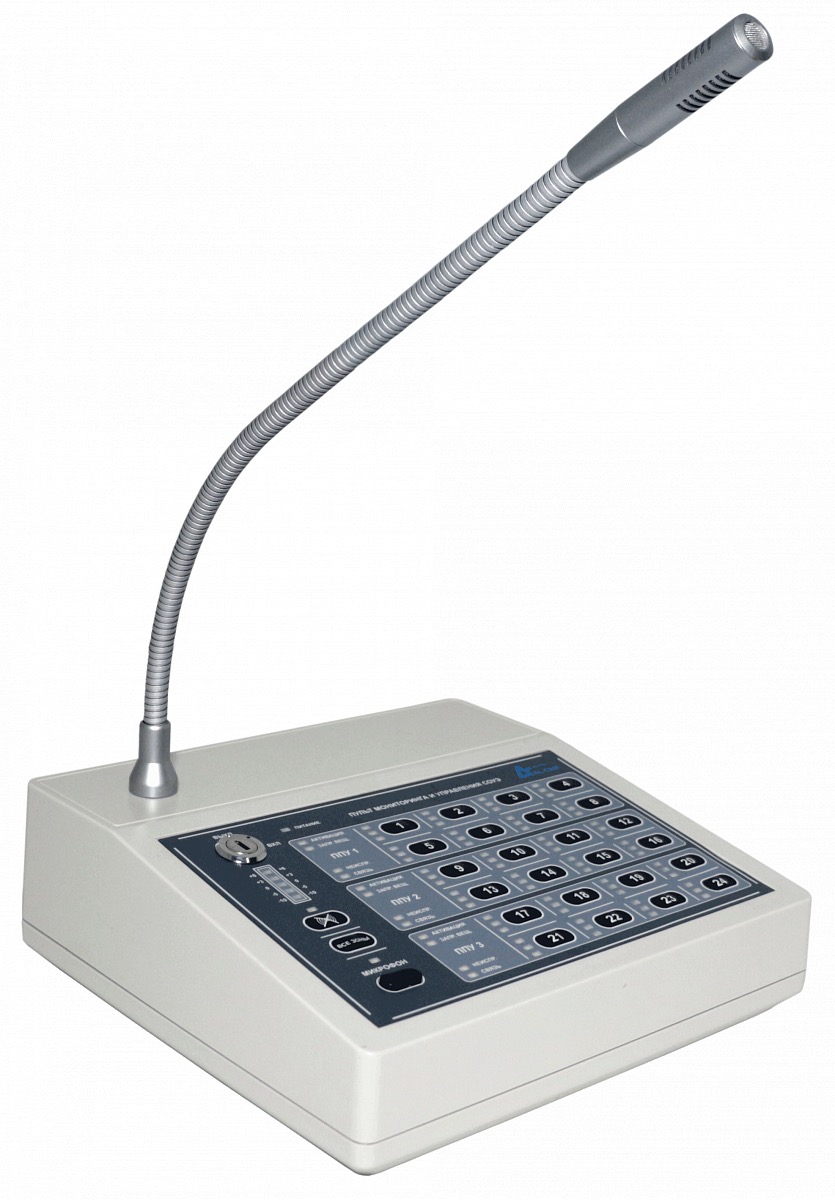

Пульт оператора микрофонный AL-C24F (далее — пульт) применяется в системе оповещения серии ALPHA (Альфа). Пульт предназначен для подачи речевых сообщений через микрофон оператора в необходимые зоны оповещения и мониторинг состояния как подключенных к пульту приборов управления AL-8MP2, так и всей СОУЭ в целом. К пульту AL-C24F может быть подключено до 3-х ППУ AL-8MP2. Так как на базе одного ППУ может быть сформировано не более 8-ми зон пожарного оповещения, то максимальное количество управляемых пультом AL-C24F зон оповещения может составлять до 24-х.
В пульте предусмотрена индикация о состоянии каждого ППУ и системы оповещения в целом. Предусмотрен звуковой сигнал привлечения внимания оператора (зуммер) в случае возникновения неисправности или активации системы оповещения. Каждой зоне оповещения соответствует определенная кнопка, расположенная на лицевой панели пульта.
К одному ППУ можно подключить до 2-х пультов AL-C24F. Распределение приоритетов между пультами операторов выполнено по схеме равного приоритета.Технические характеристики
- Микрофон — кардиоидный, на гибком держателе типа «гусиная шея»;
- Количество выбираемых зон оповещения – до 24;
- Индикаторы режимов работы пульта и отображение состояния СОУЭ - светодиодные;
- Звуковой сигнал привлечения внимания оператора в случае возникновения неисправности или активации системы – встроенный зуммер.
- Частотный диапазон — 100...14000Гц;
- Электропитание пульта осуществляется от внешнего источника питания;
- Напряжение электропитания от внешнего источника питания - 24 В;
- Линия связи с ППУ AL-8MP2 выполняется кабелем типа «экранированная витая пара» длиной до 1200м;
- Материал корпуса – пластик, цвет - белый
- Габаритные размеры корпуса пульта, не более, мм: 225x215x75
- Габаритные размеры микрофона с гибким держателем, не более: диаметр 13 мм, длина 410 мм.
| Модель | AL-C24F |
| Напряжение источника питания | 12 В |
| Потребляемый ток (дежурный режим) | не более 45 мА |
| Потребляемый ток (тревожный режим) | не более 100 мА |
| Уровень сигнала на аудио выходе | 1 В |
| Линия связи с ППУ | RS-485 |
| Цвет корпуса | светло-серый |
| Длина линий связи | до 1200 м |
| Микрофон | кардиоидный, на гибкой подставке «гусиная шея» |
| Индикаторы режимов работы пульта | светодиодные |
| Частотный диапазон | 100 ... 14000 Гц |
| Количество выбираемых зон оповещения | 24 |
| Электропитание | от внешнего источника питания |
| Габаритные размеры микрофона с гибким держателем | диаметр 13 мм, длина 410 мм |
| Ток потребления от каждого ППУ (дежурный режим) | не более 25 мА |
| Ток потребления от каждого ППУ (тревожный режим) | не более 30 мА |
| Материал корпуса | пластик |
| Габаритные размеры, мм | 225 x 215 x 75 |
| Масса, кг | 1,5 |
| Производство | Россия |
|
Инструкция на пульт AL-C24F Руководство по инсталляции, наладки и эксплуатации. Версия 1.1 |
|
|

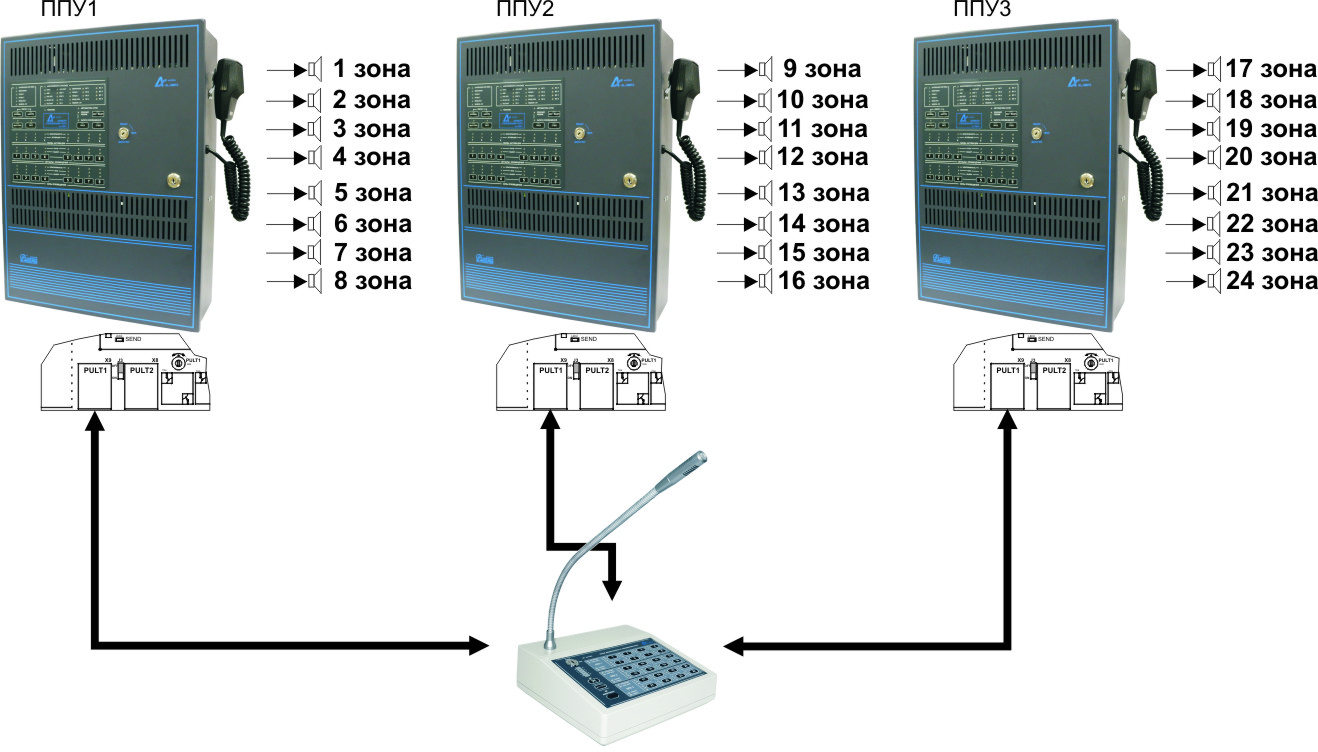

Пример подключения пульта диктора AL-C24F к ППУ AL-8MP2 |
|
|
