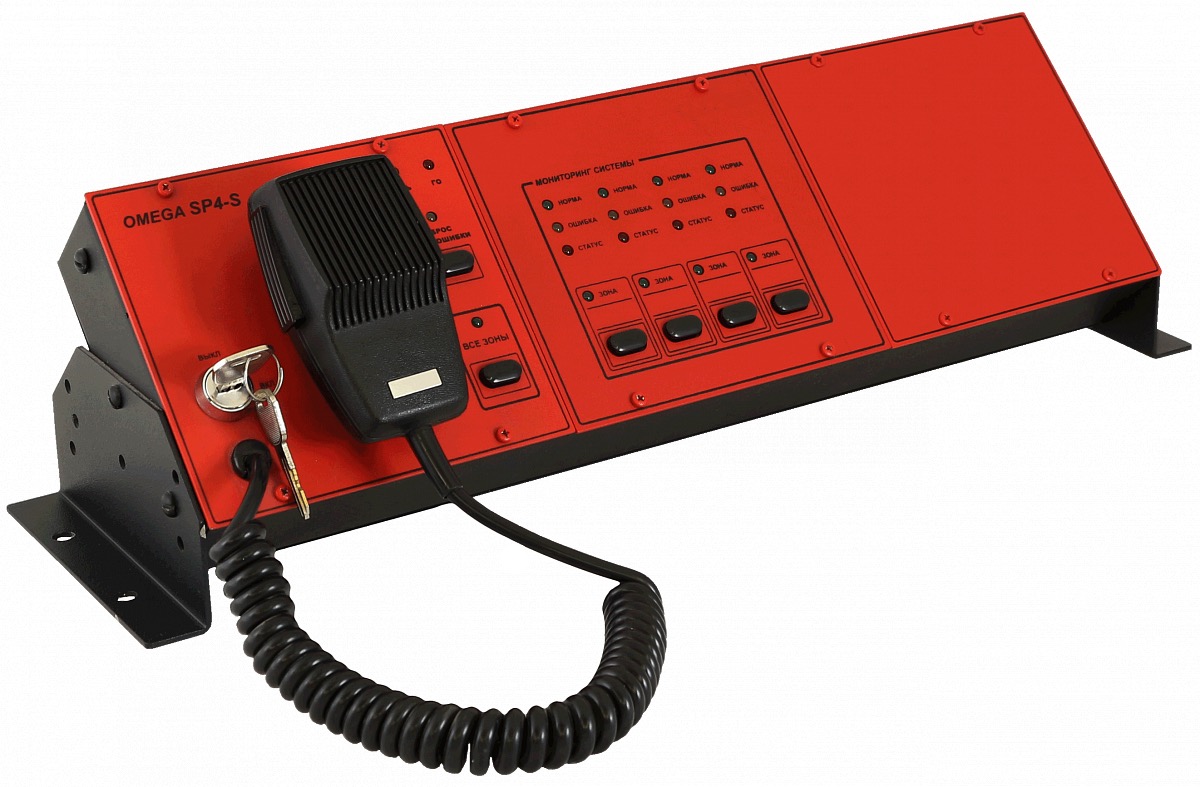

Представляет собой микрофонный пульт мониторинга и управления многозонной СОУЭ на базе панелей AL-8MP2 (Omega SP40/2, Omega SP80).
Пульт предназначен для объединения нескольких одноканальных панелей оповещения в единую многозонную (многоканальную) систему оповещения и управления эвакуацией с централизованным управлением и диагностикой состояния всей системы.
Имеет специализированный вход для сопряжения с аппаратурой службы ГО и ЧС (РАСЦО).
Все линии связи пульта с приборами управления оповещением контролируются.
Для организации внешнего мониторинга системы предусмотрены два системных реле с перекидными контактами: реле неисправности в системе (TRB) и реле активации системы (ALM).
В базовой комплектации пульт SP4-S осуществляет централизованное управление эвакуацией со встроенного микрофона, а также производит автоматический мониторинг состояния до четырех локальных систем оповещения (до четырех ППУ СОУЭ).
Модульная конструкция позволяет с помощью дополнительных модулей SP4-M увеличить количество контролируемых локальных СОУЭ (на базе приборов AL-8MP2, Omega SP40/2 или Omega SP80) до 80-ти.

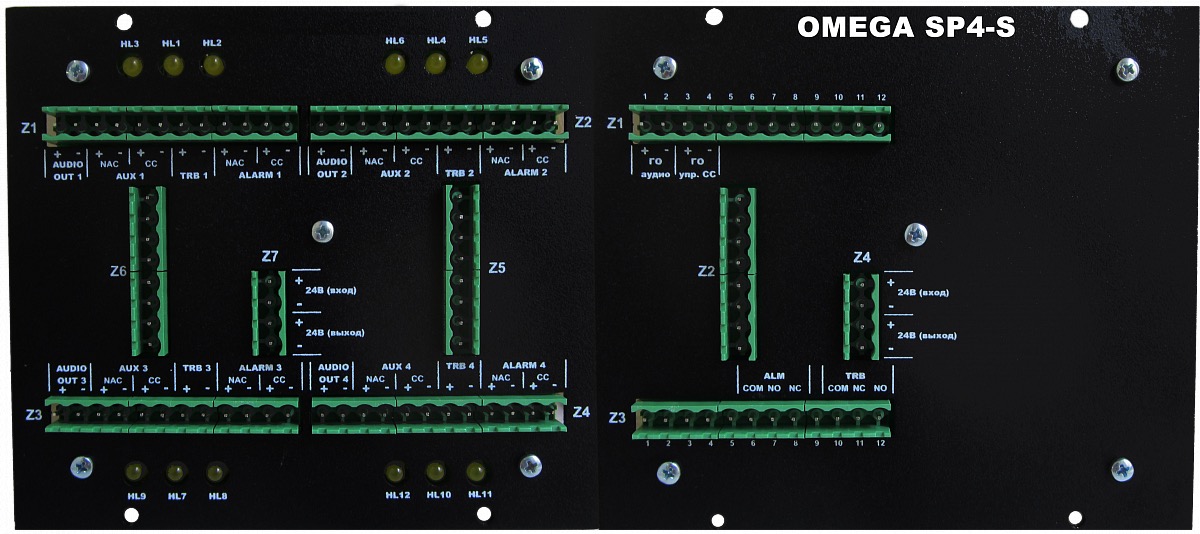

Для подключения к пульту SP4-S более 4-х ППУ СОУЭ требуется установить дополнительные модули SP4-M. Каждый модуль SP4-M позволяет дополнительно подключить к пульту SP4-S до четырех приборов оповещения. Все линии связи модуля SP4-M с приборами управления оповещением контролируются.
Модуль SP4-A – позволяет оператору запускать необходимую функцию оповещения в полуавтоматическом режиме (активация записанного сообщения или сценария оповещения, или запуск канала светового/звукового оповещения). Все линии связи модуля с приборами управления оповещением контролируются.
Дополнительные модули SP4-M и SP4-A не имеют собственного корпуса и должны быть установлены в корпус пульта SP4-S или в дополнительный установочный корпус Omega SP4-BOX.
В корпусе пульта SP4-S предусмотрена одна свободная секция для установки (при необходимости) в корпус пульта еще одного дополнительного модуля SP4-M или SP4-A. При необходимости подключения к пульту SP4-S более чем одного дополнительного модуля потребуется отдельный установочный корпус SP4-BOX.
Установка дополнительных модулей SP4-M или SP4-A в корпус пульта SP4-S или в дополнительный установочный корпус SP4-BOX производится только на заводе производителя.
Корпус пульта SP4-S или установочный корпус SP4-BOX разработаны таким образом, что он легко может быть установлен на стене, на столе или в стойке 19" (3U).
Пульт позволяет осуществлять:
- выбор зон(ы) оповещения (ППУ AL-8MP2) и подачу в эти зоны «живых» текстов оповещения через встроенный микрофон оператора;
- усиление и ретрансляцию текстов (сигналов) оповещения службы гражданской обороны на все зоны (ППУ СОУЭ) оповещения одновременно;
- при одновременном поступлении сигналов ГО и ЧС и активации микрофона оператора, микрофон имеет приоритет, т.е. «заглушает» сигнал ГО и ЧС, только в тех зонах, которые выбраны для «живого» оповещения оператором;
- контроль состояния ППУ СОУЭ с выводом информации о состоянии каждого прибора и всей системы оповещения в целом;
- защиту от несанкционированного включения, посредством установленного электронного замка, разрешающего работу через микрофон оператора.
| Модель | SP4-S |
| Напряжение источника питания | 24 В |
| Потребляемый ток (дежурный режим) | не более 200 мА |
| Длина линий связи | до 1500 м |
| Микрофон | динамический, ручной с тангетой |
| Количество выбираемых зон оповещения (ППУ СОУЭ), в базовой комплектации | до 4 |
| Количество выбираемых зон оповещения (ППУ СОУЭ), с модулями расширения SP4-M | до 80 |
| Индикаторы режимов работы пульта | светодиодные |
| Частотный диапазон | 300...5000Гц |
| Потребляемый ток (режим трансляции) | не более 350 мА |
| Материал корпуса | металл |
| Диапазон рабочих температур | от 0 до 55 °С |
| Условия эксплуатации | в помещении |
| Габаритные размеры, мм | 435 x 132 x 65 |
| Производство | Россия |
