Применяется в системе оповещения серии ALPHA (Альфа) и предназначен для подачи диктором информационных и рекламных объявлений в необходимые зоны оповещения.

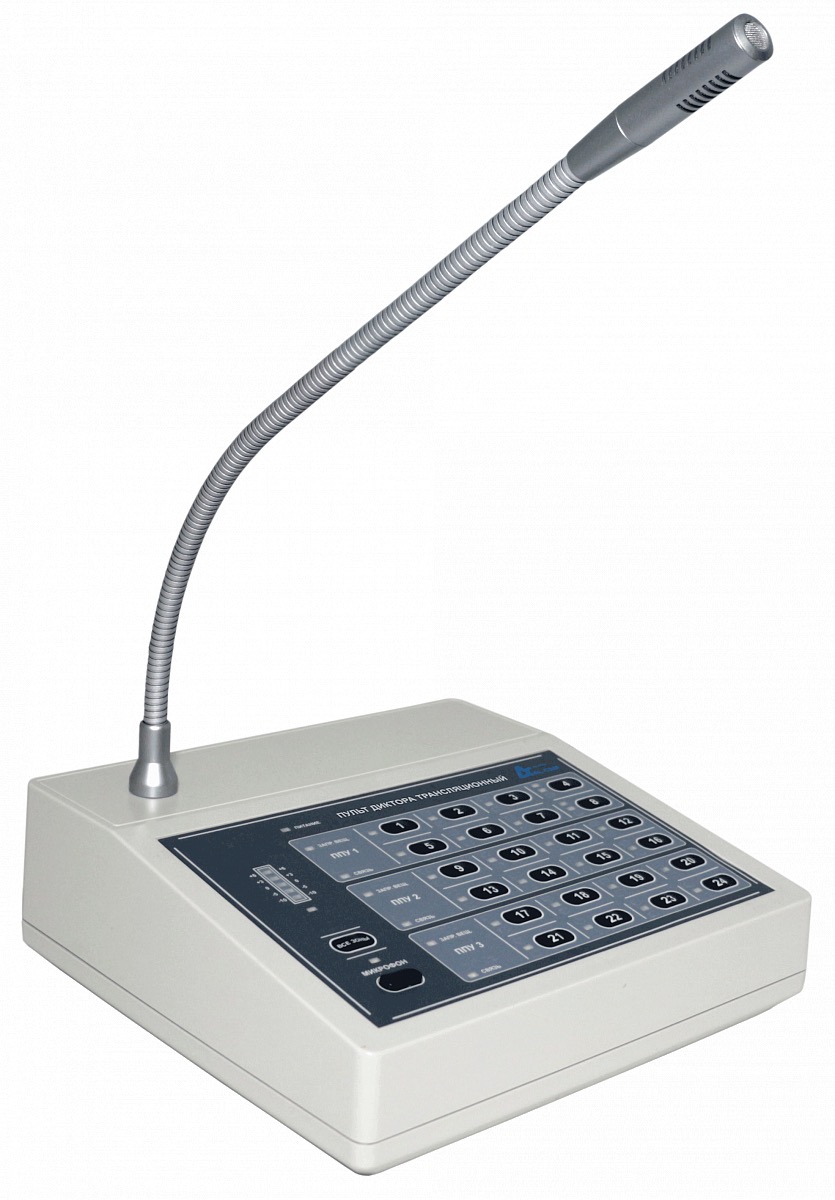

Пульт диктора микрофонный AL-C24 применяется в системе оповещения серии ALPHA (Альфа) и предназначен для подачи диктором информационных и рекламных объявлений в необходимые зоны оповещения. К пульту AL-C24 может быть подключено до 3-х ППУ AL-8MP2. Так как на базе одного ППУ может быть сформировано не более 8-ми зон вещания, то максимальное количество управляемых пультом AL-C24 зон может составлять до 24-х.
Каждой зоне вещания соответствует определенная кнопка, расположенная на лицевой панели пульта. К ППУ AL-8MP2 может быть подключено не более 2-х пультов.
Распределение приоритетов между пультами диктора выполнено по схеме назначаемого приоритета.
Технические характеристики
- Микрофон — кардиоидный, на гибкой подставке «гусиная шея»;
- Количество выбираемых зон оповещения – до 24;
- Индикаторы режимов работы пульта - светодиодные;
- Сигнал привлечения внимания типа «Гонг» перед объявлением - перезаписываемый
- Частотный диапазон — 100...14000Гц;
- Линия связи с ППУ AL-8MP1 выполняется кабелем типа «экранированная витая пара» длиной до 1200м;
- Материал корпуса – пластик, цвет - белый
- Габаритные размеры корпуса пульта, не более, мм: 225x215x75
- Габаритные размеры микрофона с гибким держателем, не более: диаметр 13 мм, длина 410 мм.
| Напряжение источника питания | 12 В |
| Потребляемый ток (дежурный режим) | не более 45 мА |
| Потребляемый ток (тревожный режим) | не более 100 мА |
| Уровень сигнала на аудио выходе | 1 В |
| Линия связи с ППУ | RS-485 |
| Цвет корпуса | светло-серый |
| Длина линий связи | до 1200 м |
| Микрофон | кардиоидный, на гибкой подставке «гусиная шея» |
| Индикаторы режимов работы пульта | светодиодные |
| Частотный диапазон | 100 ... 14000 Гц |
| Количество выбираемых зон оповещения | 24 |
| Электропитание | от внешнего источника питания |
| Габаритные размеры микрофона с гибким держателем | диаметр 13 мм, длина 410 мм |
| Ток потребления от каждого ППУ (дежурный режим) | не более 25 мА |
| Ток потребления от каждого ППУ (тревожный режим) | не более 30 мА |
| Материал корпуса | пластик |
| Габаритные размеры, мм | 225 x 215 x 75 |
| Масса, кг | 1,5 |
| Производство | Россия |
|
Инструкция на пульт AL-C24 Руководство по инсталляции, наладке и эксплуатации. Версия 1.1 |
|
|
Варианты подключения пульта диктора AL-C24 к ППУ AL-8MP2 |
|
|
Cертификат соответствия ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00202 21 (ALPHA) |
|
|
Сертификат ПБ (№ C-RU.ПБ34.B.02045) до 20.12.2021 |
|
|
Сертификат ТР ТС (№ ТС RU C-RU.ИМ43.B.00770) до 02.05.2021 |
|
|
Сертификат Транспортной безопасности № C-RU.02ГО.В.00012 Соответствие требованиям Постановления Правительства РФ № 969 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Руководство к СОУЭ серии Альфа |
|
|
Презентация СОУЭ АЛЬФА |
