Разветвитель AL-RU позволяет подключить к одному выходу усилителя мощности AL-250PA четыре управляемых радиальных шлейфа (линии) оповещения (OUT1-OUT4) и один неуправляемый (EX).
Разветвитель AL-RU позволяет подключить к одному выходу усилителя мощности AL-250PA четыре управляемых радиальных шлейфа (линии) оповещения (OUT1-OUT4) и один неуправляемый (EX). В режиме оповещения или трансляции объявлений разветвитель обеспечивает распределение входного аудио сигнала по выходам OUT1-OUT4 согласно командам, получаемым разветвителем через интерфейс RS-485, от ППУ AL-8MP2 или ППУ AL-8MP2. В режиме «Фоновая музыка» выходы разветвителя предназначенные для трансляции фоновой музыки находятся в открытом состоянии. Без подключения к порту RS-485 разветвитель AL-RU может использоваться как неуправляемый разветвитель.

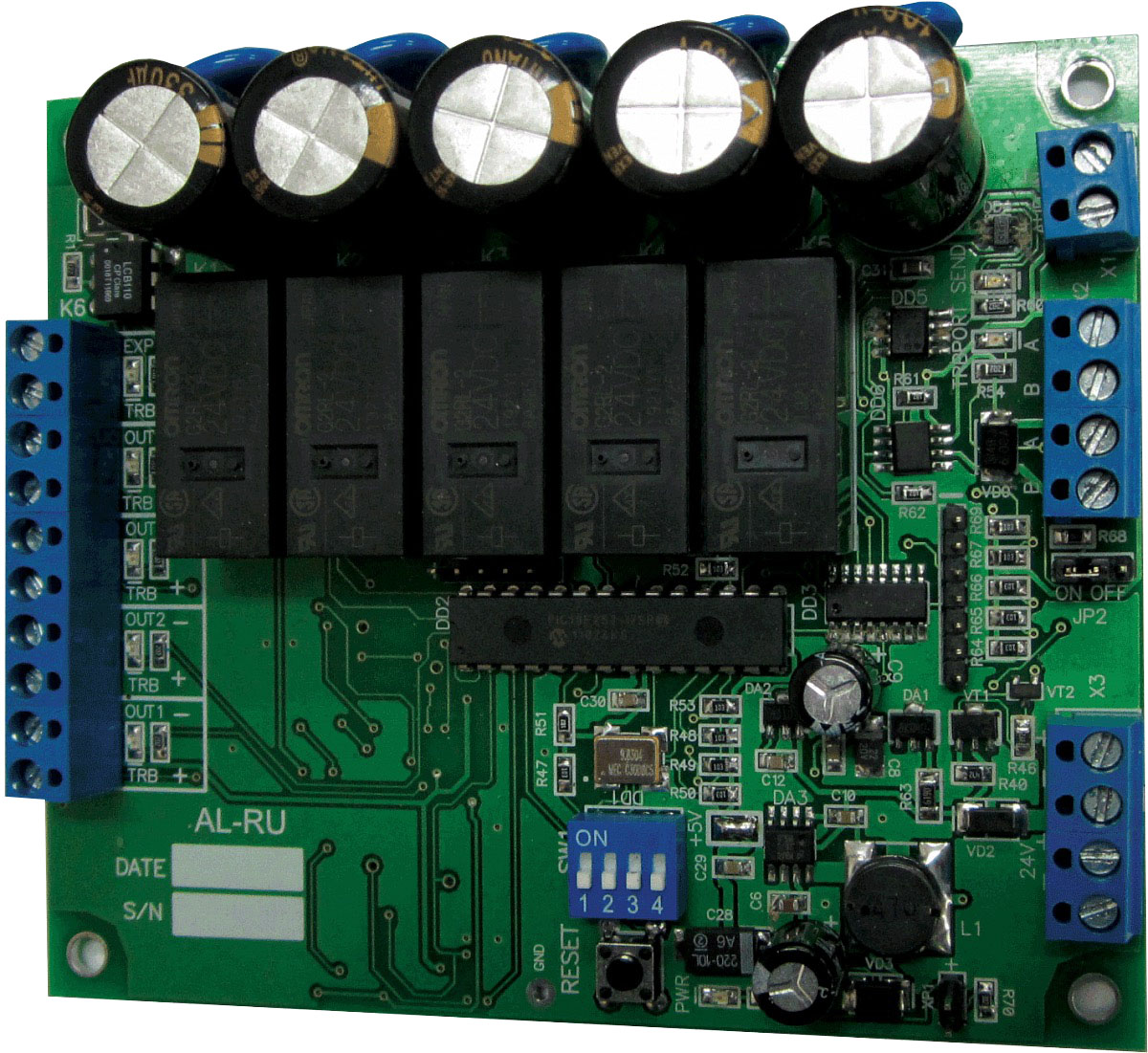

Разветвители позволяют подключить к одному выходу усилителя мощности четыре шлейфа (линии) оповещения. При этом в отличие от обычных зональных коммутаторов выходного сигнала (селекторов зон) эти разветвители обеспечивают независимый автоматический контроль каждого шлейфа (линии) оповещателей и автономную электронную защиту по каждому выходу. При перегрузке (КЗ) аудио выхода разветвитель автоматически отключает этот аудио выход и автоматически восстанавливает его при устранении неисправности. Во время трансляции объявлений или фоновой музыки разветвители продолжают обеспечивать автоматический контроль целостности шлейфов. На печатной плате разветвителей находятся светодиодные индикаторы, которые отображают информацию о режиме работы разветвителя и информацию о наличии неисправностей. Разветвители представляют собой функциональные модули, устанавливаемые в корпуса панелей оповещения. Разветвители подразделяются на управляемые, неуправляемые и универсальные.
Сопутствующие категории
| Управляемых линий речевого оповещения | 4 |
| Неуправляемых линий речевого оповещения | 5 |
| Напряжение источника питания | 24 В |
| Потребляемый ток (дежурный режим) | 0,04 А |
| Потребляемый ток от АКБ в тревожном режиме | 0,09 А |
| Коммутируемая мощность нагрузки на любом из выходов | 250 Вт |
| Суммарная коммутируемая мощность нагрузки на всех выходах | 250 Вт |
| Контроль состояния системы | автоматический программный и аппаратный контроль |
| Производство | Россия |
|
Инструкция на разветвитель AL-RU Руководство по инсталляции, наладки и эксплуатации. Версия 1.3 |
|
|

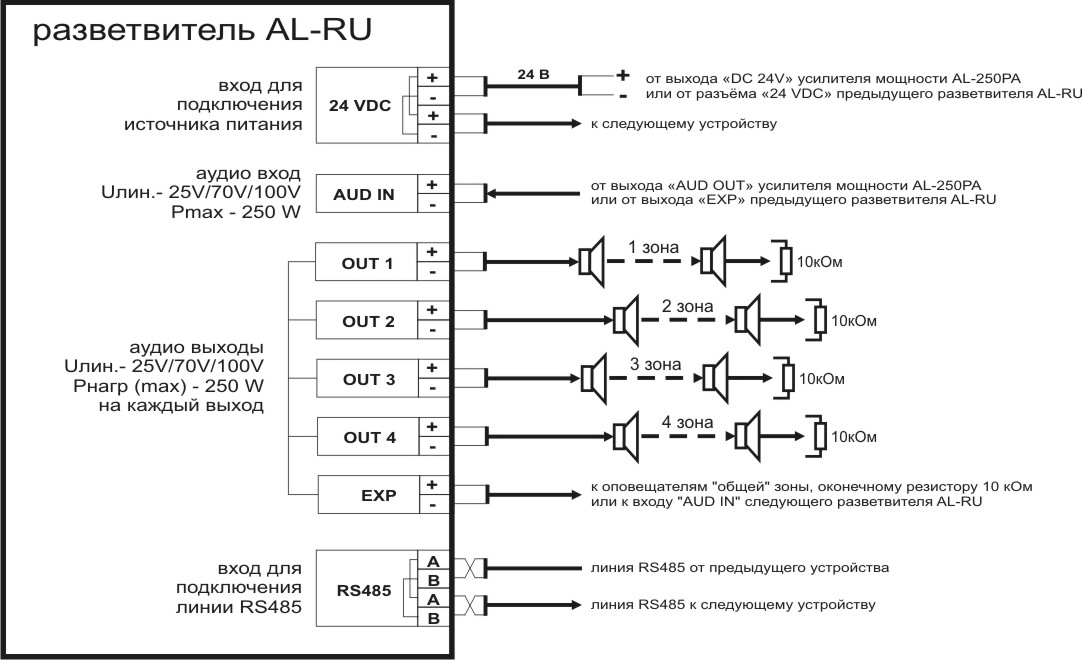

Функциональная блок-схема AL-RU В формате png |
|
|
Функциональная блок-схема AL-RU В формате dwg |
|
|
Cертификат соответствия ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00202 21 (ALPHA) |
|
|
Сертификат ПБ (№ C-RU.ПБ34.B.02045) до 20.12.2021 |
|
|
Сертификат ТР ТС (№ ТС RU C-RU.ИМ43.B.00770) до 02.05.2021 |
|
|
Сертификат Транспортной безопасности № C-RU.02ГО.В.00012 Соответствие требованиям Постановления Правительства РФ № 969 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Руководство к СОУЭ серии Альфа |
|
|
Презентация СОУЭ АЛЬФА |
