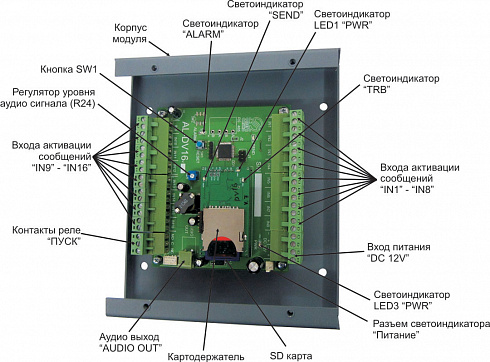

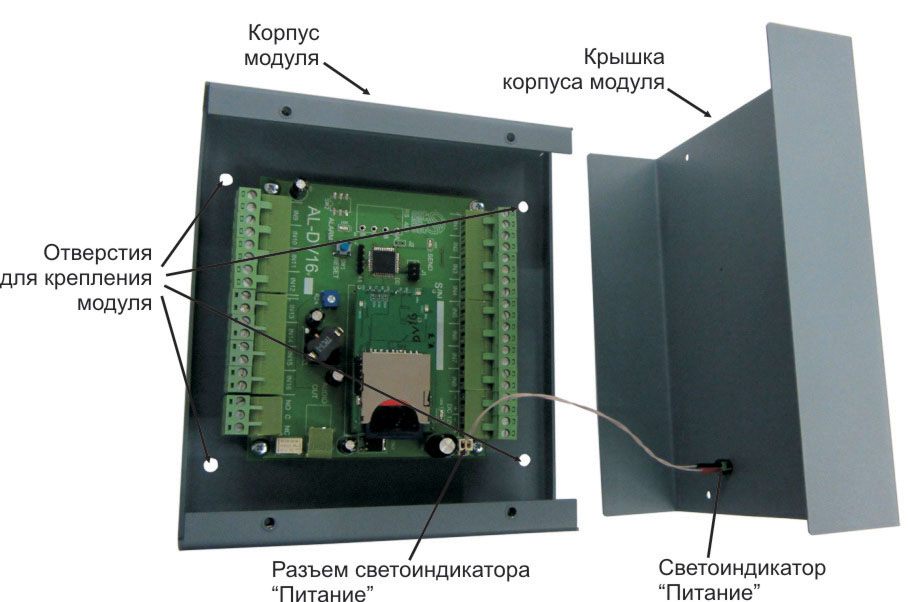

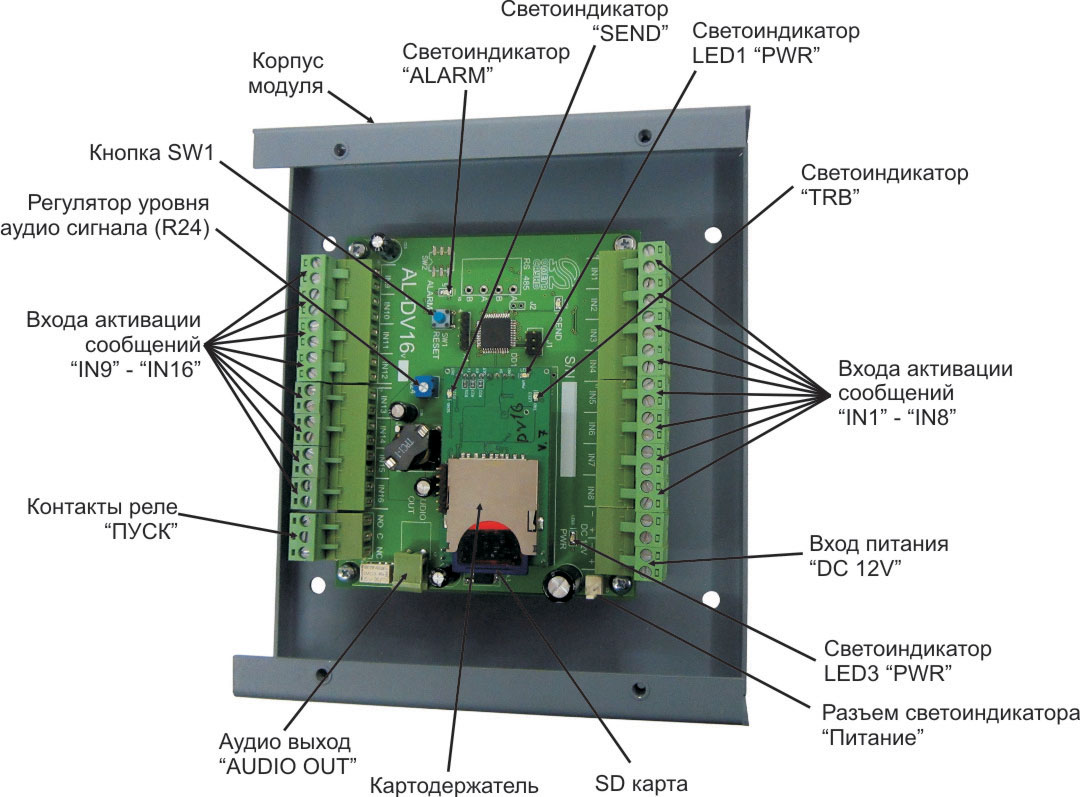

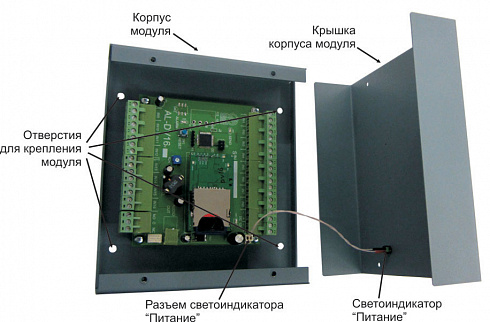

Цифровой модуль речевых сообщений AL-DV16

Модуль AL-DV16 представляет собой MP3 плеер с возможностью прямого доступа к запуску любого, хранящегося в энергонезависимой памяти аудио файла. Предназначен для воспроизведения текстовых сообщений, звуковых и музыкальных фрагментов.

Запуск необходимого сообщения (аудио файла) производится с помощью органов дистанционного управления (кнопок, тумблеров и т.п.).
Имеет аудио выход с линейным уровнем сигнала для подключения к стандартному аудио входу трансляционного усилителя мощности.

Характеристики:

• Напряжение источника питания (номинальное) 12 / 24 В;
• Максимальный ток потребления от источника электропитания, не более 0,1А.;
• Устройство хранения записанных аудио файлов энергонезависимая память (SD карта до 2Гб.);
• Количество хранящихся аудио файлов до 30;
• Формат записи аудио файлов mp3;
• Количество входов активации сообщений (аудио файлов) 16;
• Длина линии между входами активации сообщений «Вх 1 – Вх 16» и внешними «сухими» контактами, не более 600 м;
• Коммутирующая способность контактов реле (Пуск) =24В 1А;
• Номинальное выходное напряжение на аудио выходе модуля (Вых. аудио) 0,775 В;
• Входное сопротивление входа (симметричный, с гальванической развязкой) 600 Ом;
• Диапазон воспроизводимых частот, Гц, при неравномерности АЧХ (+1...–3) дБ 20 Гц – 20000 Гц;
• Коэффициент гармоник не более - 0,2%;
• Сигнал / шум не более - 85 дБ;
• Габаритные размеры не более - 180 х 160 х 40 мм.;
• Масса не более - 0,4 кг.

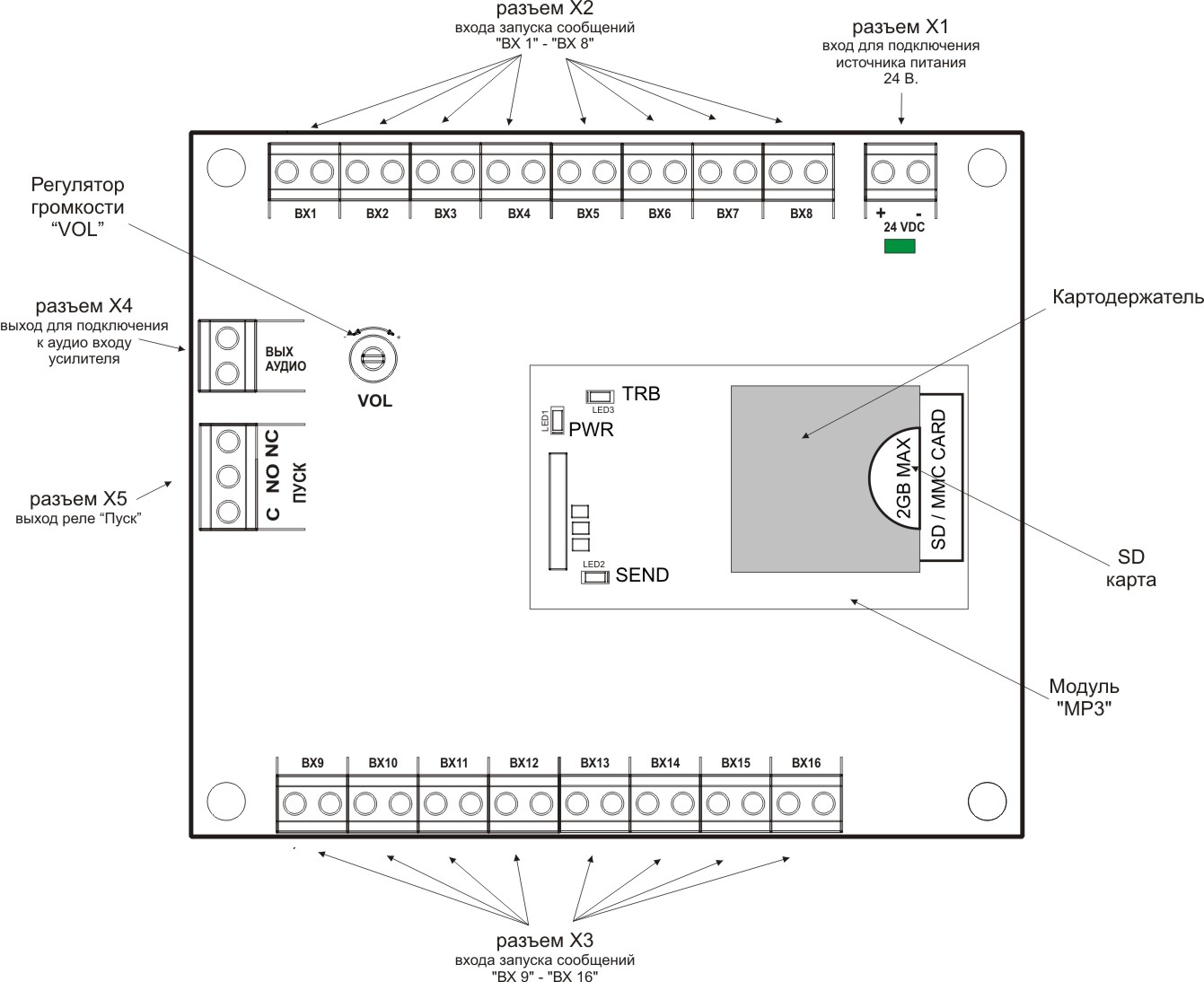

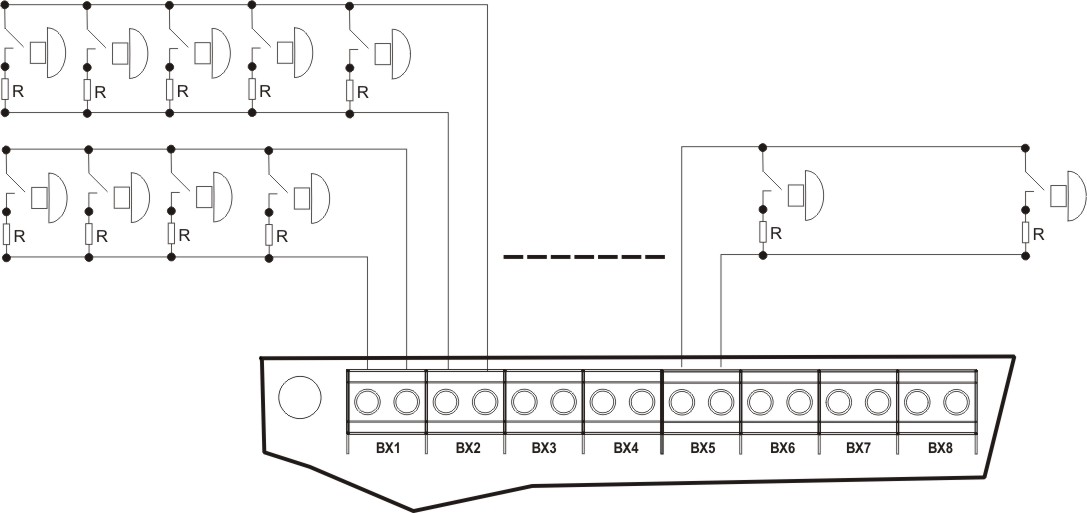

Подключение кнопок активации сообщений показано на рис.2.

Рис. 2

Для исключения возможности несанкционированного запуска сообщения в случае короткого замыкания в линии управления, подключение кнопок к линии производится с последовательным подключением резисторов (R).

Номинал резисторов зависит от количества кнопок на линии управления и может колебаться от 2 кОм до 50 кОм.

Варианты подключения модуля к усилителю мощности показаны на Рис.3 и Рис.4.

Рис. 3

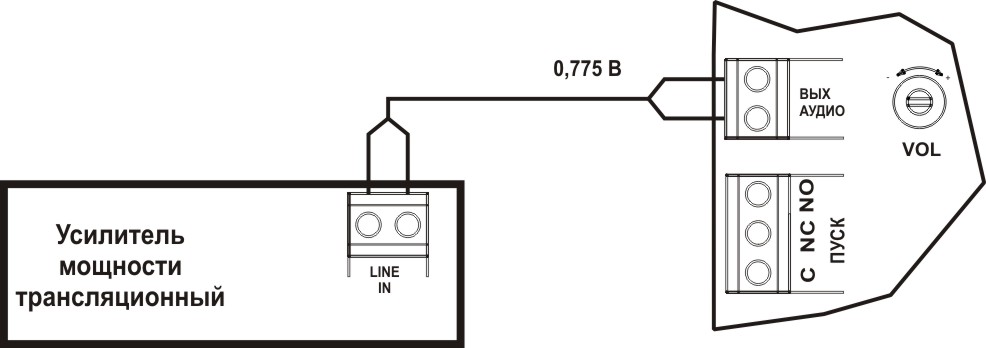

Подключение модуля к стандартному линейному аудио входу усилителя мощности.

Рис. 4

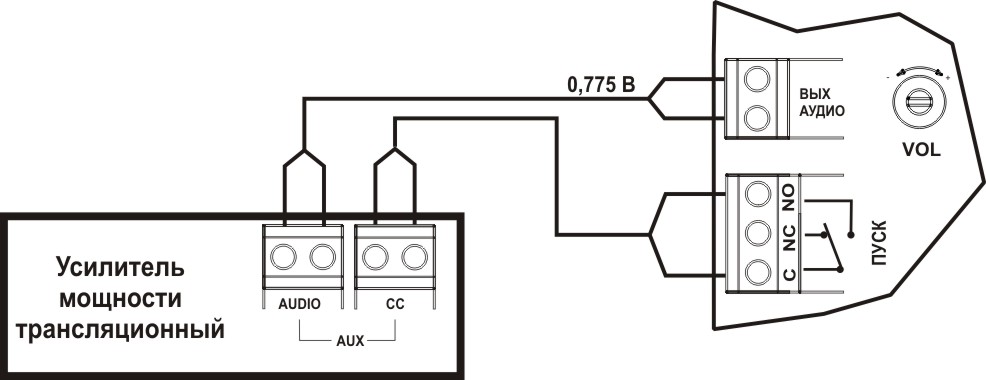

Подключение модуля к приоритетному аудио входу усилителя мощности требующему сигнал квитирования.

3. Приоритеты запуска сообщений.

В модуле реализованы следующие уровни приоритетов воспроизведения сообщений:

• Высший уровень (безусловный) – вход активации «Вх.1» (сообщение 1). Прерывает любое сообщение более низкого уровня.
• Высокий уровень (уступает только входу «Вх.1») – вход активации «Вх.2» (сообщение 2). Прерывает любое сообщение более низкого уровня.
• Низкий уровень (уступает входу «Вх.1» и «Вх.2») – входа с «Вх.3» по «Вх.16». Входа с «Вх.3» по «Вх.16» имеют равный приоритет.


Особенности: Модуль может применяться в качестве кнопки вызова персонал, продавца или охранника путём подачи аудио сообщения через нажатие кнопки. К примеру - Продавец отдела, подойдите на рабочее место Вас ожидает покупатель!
