Модуль DSM-12/24-R является специальным контроллером, разработанным компанией Wheelock Inc. (США), для синхронного включения оповещателей Wheelock: RSS, RSSP, AH, AHWP, NH, MT, E70, E90, ET70, ET90, ET1080, ET1081, CH70, AS, NS.
Модуль осуществляет конвертирование раздельных шлейфов управления звуковым и световым оповещением (от центральной пожарной панели управления) в один двухпроводный шлейф. Модуль DSM-12/24-R обеспечивает следующие функциональные возможности:
- синхронное включение оповещателей, воспроизводящих специальный звуковой сигнал «Тональный код 3»;
- синхронного включения световых строб-вспышек;
- отключение звуковых оповещателей, воспроизводящих специальный звуковой сигнал «Тональный код 3», на время включения строб-вспышек (приблизительно 25 мс).

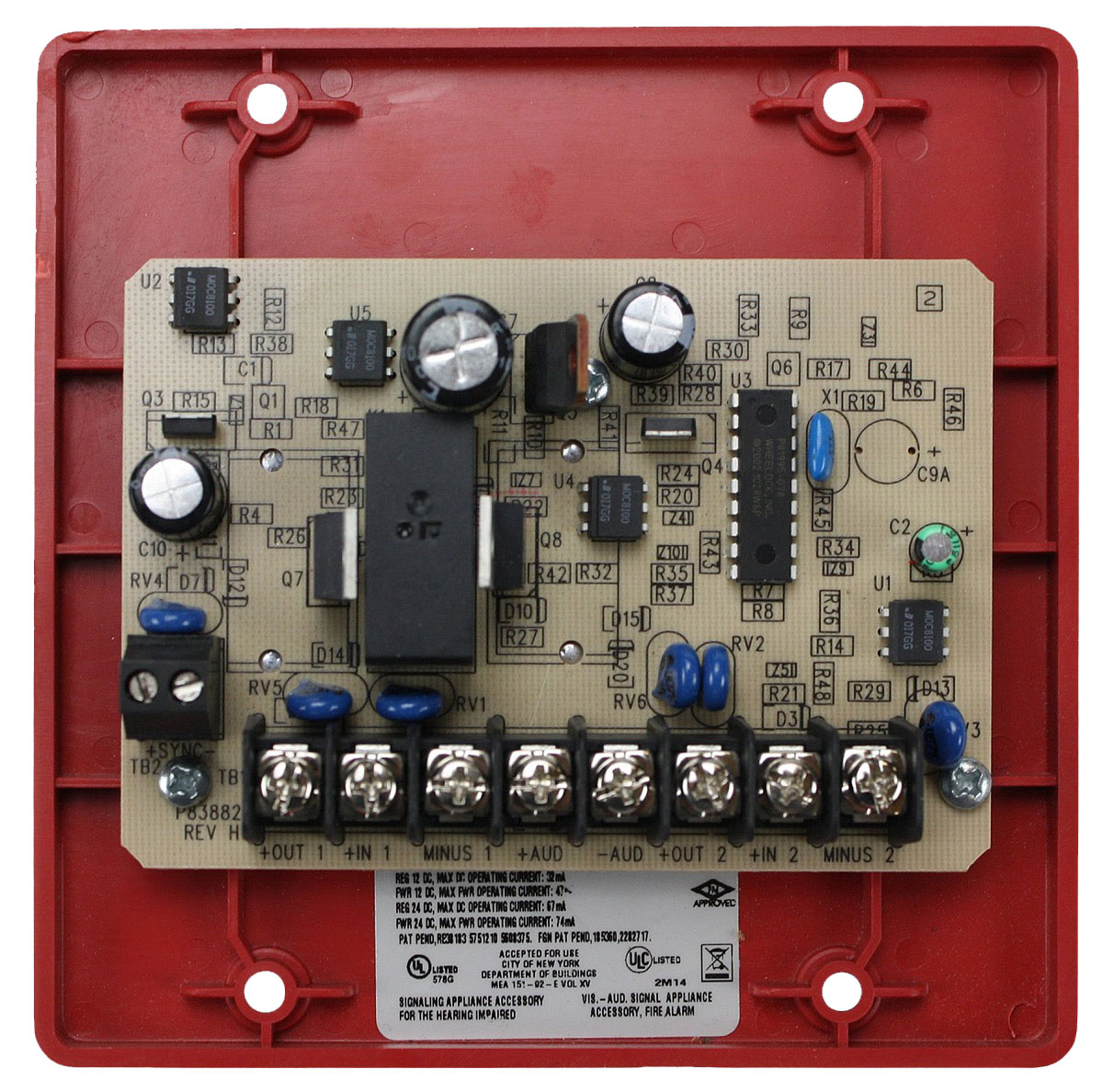

Модуль DSM-12/24-R имеет три входа: два (In1 и In2) – для подключения внешних линий управления световым оповещением и один (Audible) – для подключения внешней линии управления звуковым оповещением. Также существует специальный вход синхронизации для соединения модулей DSM-12/24-R между собой – допускается соединять до 20 модулей DSM-12/24-R единую систему. Все входы модуля поляризованы для совместимости с панелями управления, которые осуществляют контроль целостности шлейфов напряжением обратной полярности.
Модуль DSM-12/24-R имеет два выхода для подключения двухпроводных шлейфов оповещения. Выходы поддерживают как шлейфы класса А (кольцевые), так и шлейфы класса В (радиальные). В первом случае один модуль DSM-12/24-R обеспечивает один шлейф класса А, во втором случае – до двух шлейфов класса В. Соответственно, при соединении модулей DSM-12/24-R между собой, обеспечивается поддержка до: 40 шлейфов класса В или 20 шлейфов класса А или комбинаций шлейфов класса А и класса В.
Модуль предназначен для совместного использования с центральными пожарными панелями или источникам питания, обеспечивающим подачу в линии оповещения постоянного напряжения 8…33VDC. Не допускается подключать модуль DSM-12/24-R к источникам, которые подают в линии оповещения импульсное напряжение (кодированные системы).
Питание оповещателей осуществляется от центральной пожарной панели управления или внешнего источника питания.Сопутствующие категории
| Модель | DSM-12/24-R |
| Производство | США |
