Интеграция Юнитроник 496М с СОУЭ Альфа

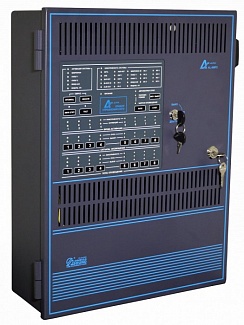

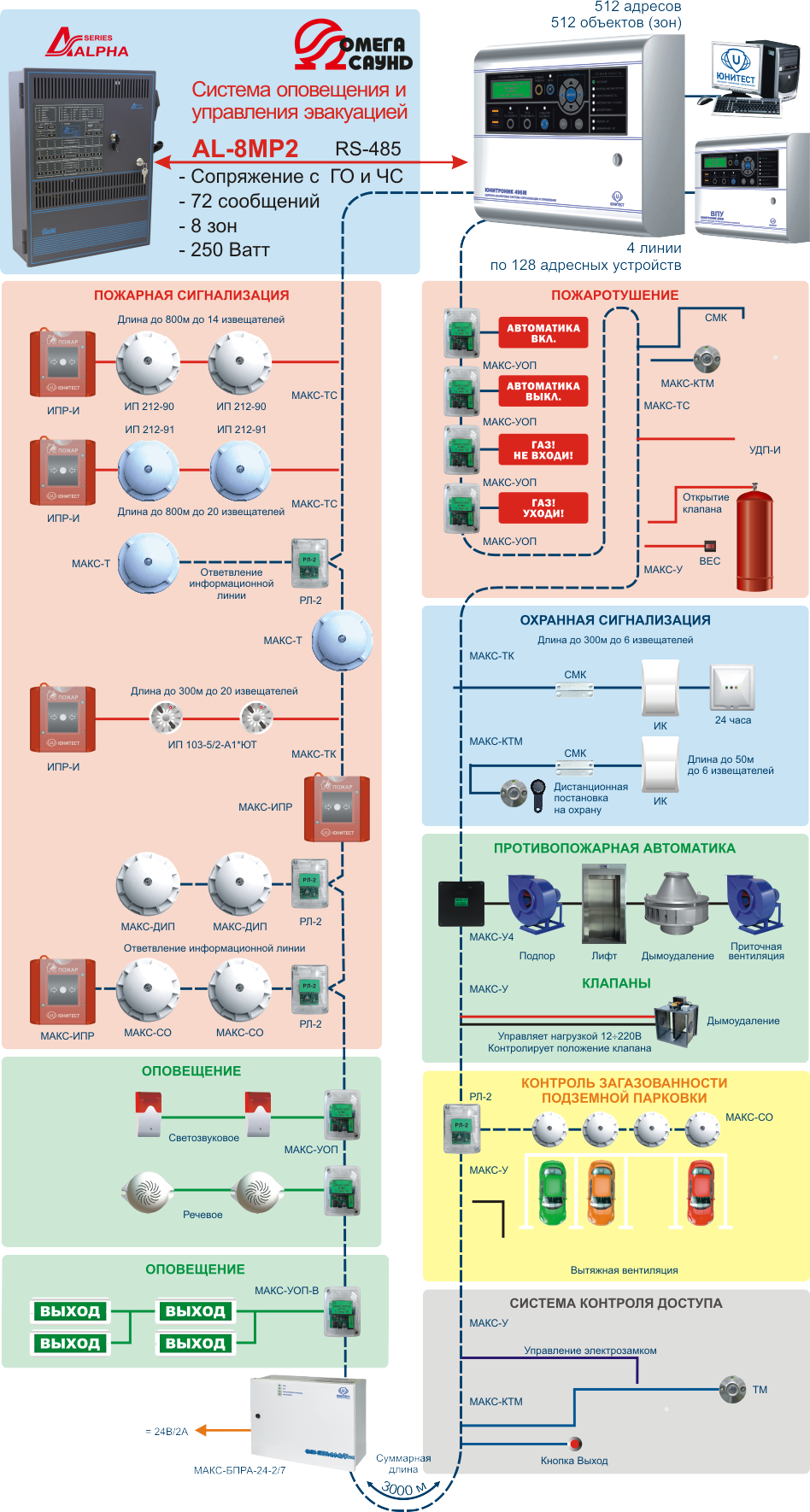

Две отдельные не зависимые системы ОПС Юнитроник и СОУЭ Альфа были объединены в единый комплекс на аппаратном уровне. Интеграция позволяет не только снизить стоимость, но и получить новые функции, связанные с возможностью обеспечения двустороннего контроля и управления системами. Для работы двух систем в едином комплексе ИСБ (Интегрированная система безопасности) потребуются следующие действия:

1. Установить модуль мониторинга и управления - AL-MM2 на плату AL-8MP2 СОУЭ Альфа;
2. На плате AL-MM2 переключателями установить адрес №0;
3. Подключить линию RS-485 от разъема на AL-MM2 к разъему на системной плате Юнитроник 496М.
4. После подключения прибор Юнитроник 496М автоматически находит СОУЭ (Система оповещения и управления эвакуации) прибор AL-8MP2 и осуществляет с ним связь.

Пересылка данных и сигналов управления осуществляется по двух проводной линии связи RS-485. ПКП Юнитроник 496М в случае получения сигнала «Пожар» формирует управляющий сигнал на включение одной из восьми зон системы оповещения. При отмене тревожного сообщения «Пожар» на ПКП «Юнитроник-496М» формируется сигнал на выключение ранее включенной зоны оповещения. В дежурном режиме ПКП «Юнитроник-496М» контролирует исправность системы оповещения. В случае возникновения любой неисправности в системе оповещения на дисплее ПКП «Юнитроник» формируется надпись «Неисправность системы оповещения». Данная надпись является обобщенной информацией о неисправности системы оповещения. Осуществляется контроль двух проводной линии связи на КЗ и обрыв. В случае возникновения КЗ или обрыва линии связи на дисплее ПКП «Юнитроник-496М» формируется надпись «Потеря связи с Системой Оповещения».

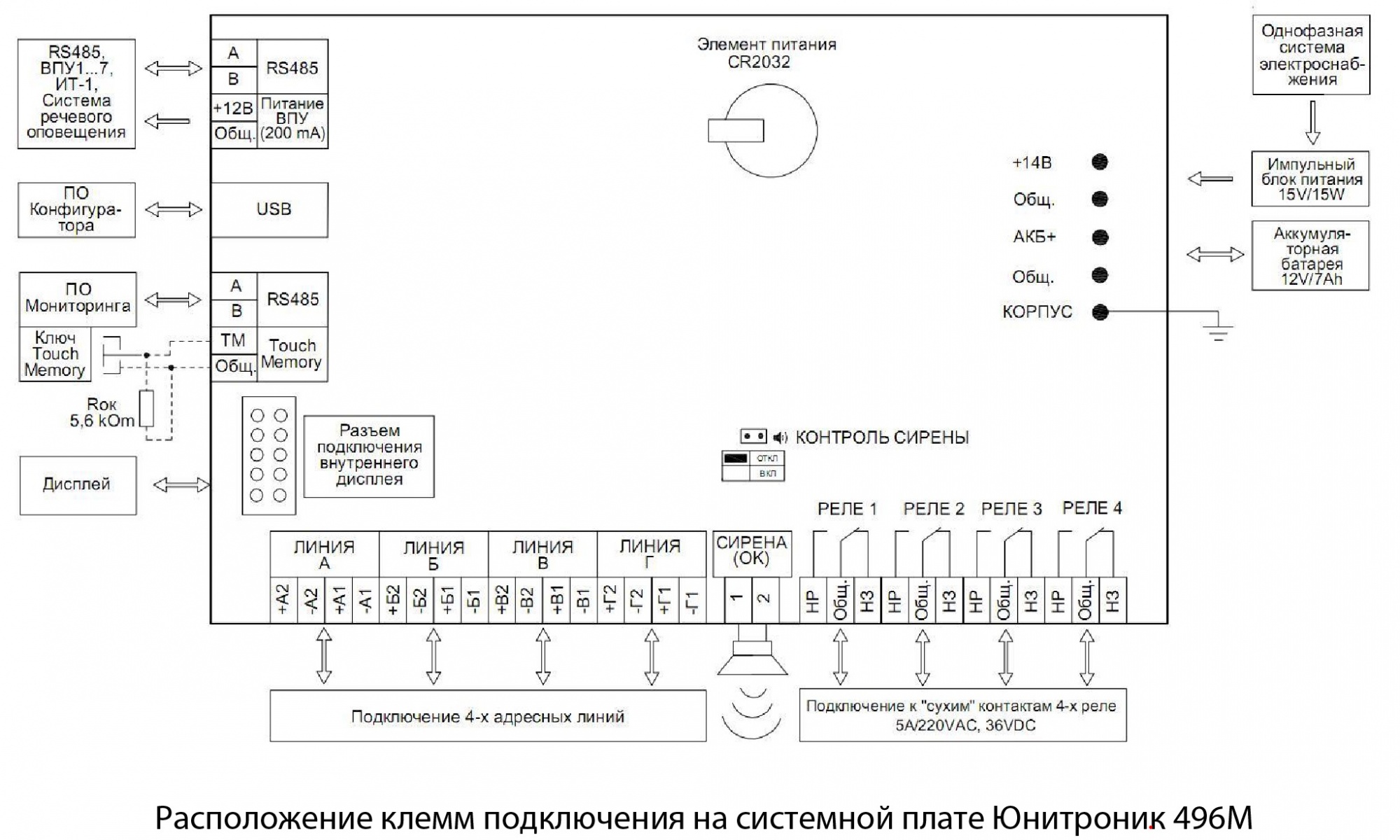

ПКП «Юнитроник-496М», расположение клемм

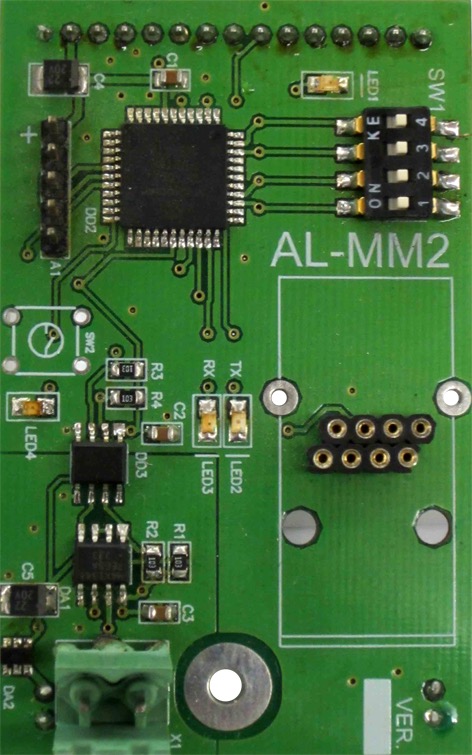

Модуль мониторинга и управления AL-MM2

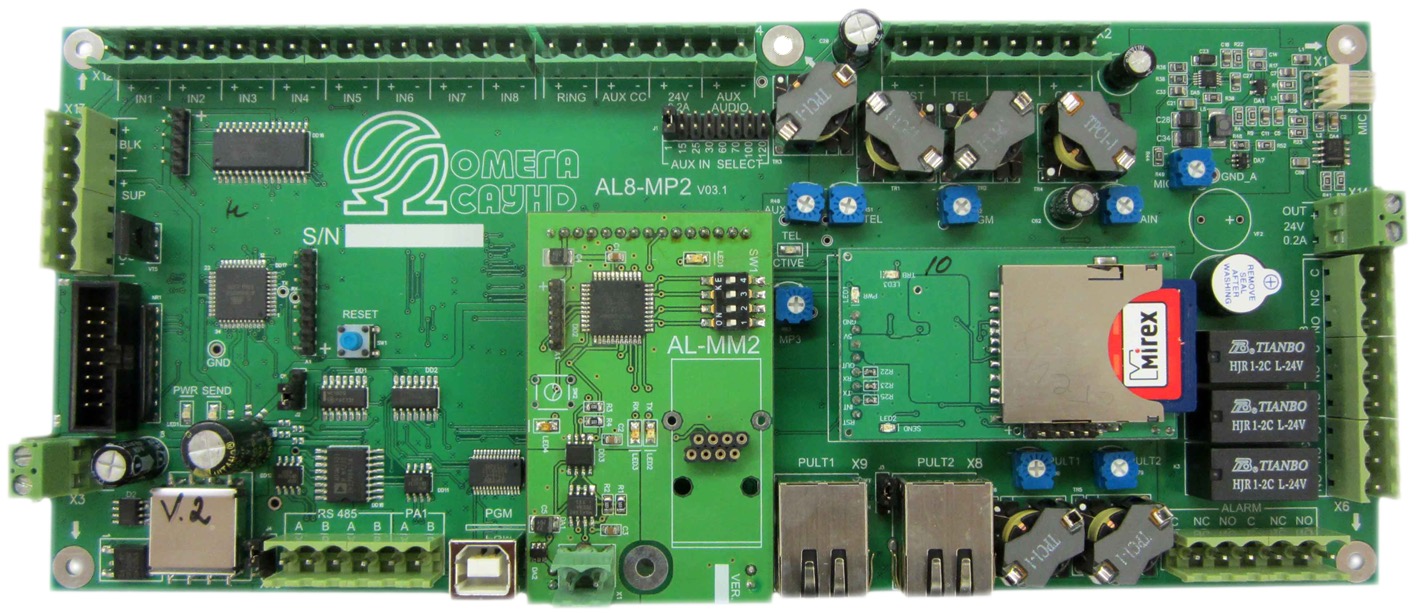

Материнская плата AL-8MP2 с модулем AL-MM2
