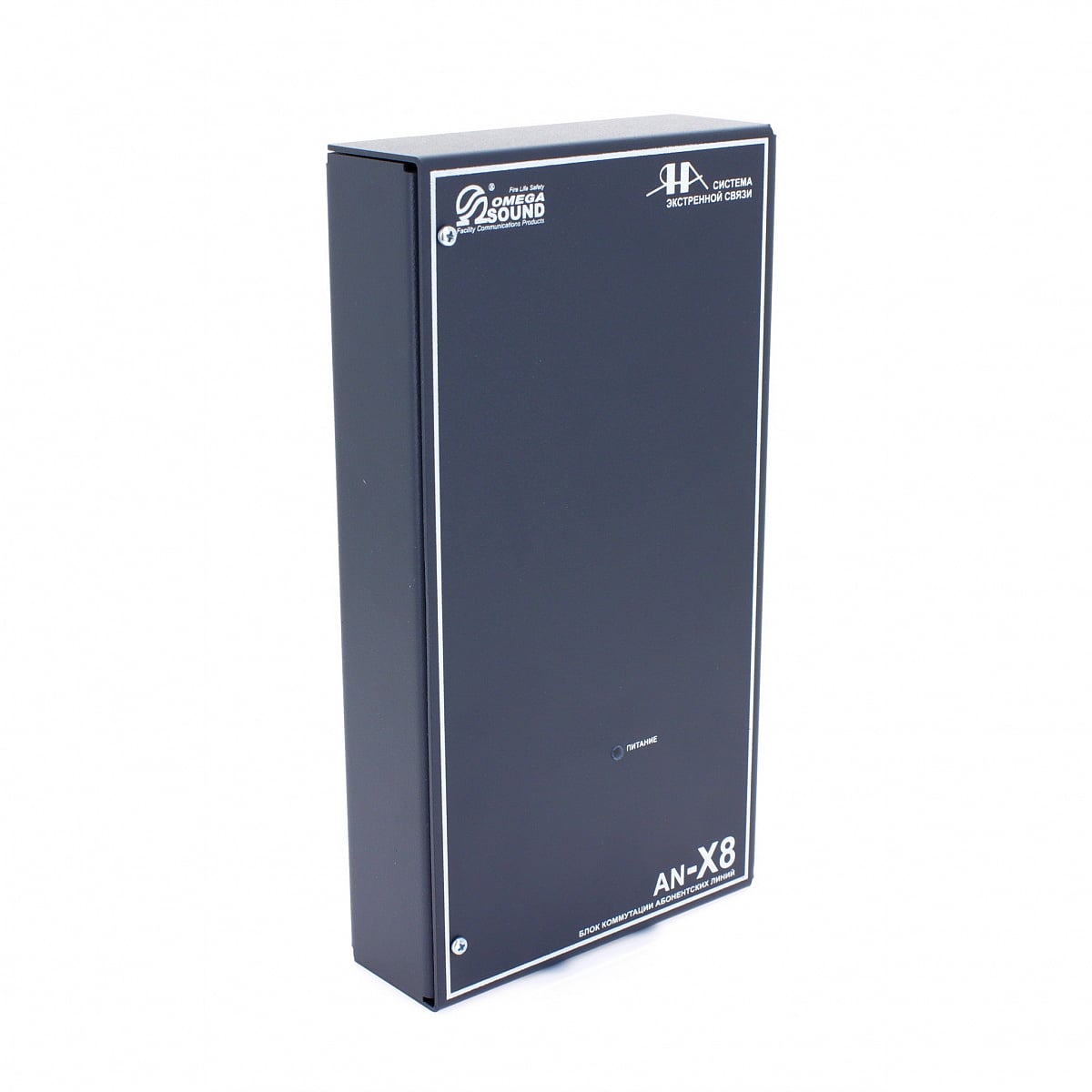

      Блок коммутации AN-X8

      Поделиться
      • Блок коммутации AN-X8
      • Описание
      • Характеристики
      • Документы
      • Дополнительная информация
      Описание

      Блок коммутации AN-X8 обеспечивает двустороннюю полудуплексную речевую связь между абонентскими устройствами и пультом диспетчера AN-CO8 (AN-CO32).

      Входит в состав системы «ЯНА» и предназначены для подключения 8-ми абонентских линий.

      В системе с пультом диспетчера AN-CO32 может быть подключено до 4 блоков коммутации, образуя сеть с 32 абонентскими линиями.

      Блок коммутации AN-X8 обеспечивает выполнение следующих функций:

      • подключение к системе до 8 абонентских устройств голосовой связи AN-BR, AN-BR1, AN-BG или AN-BG1;
      • контроль линий связи с абонентскими устройствами;
      • питание, контроль и управление абонентскими устройствами;
      • передачу информации о состоянии системы на пульт диспетчера AN-CO8 (AN-CO32) и во внешние цепи мониторинга;
      • автоматическая защита и изолирование короткозамкнутых линий связи с абонентскими устройствами;
      • мониторинг состояния подключенного бесперебойного блока питания.

      Основные характеристики:

      • Напряжение источника электропитания: 24 В (от 22 В до 28 В)
      • Количество подключаемых абонентских устройств: до 8-ми
      • Тип связи с абонентскими устройствами: аналоговая
      • Длина линий связи от блока коммутации AN-X8 (AN-X8MGN) до абонентского устройства: до 1000 м (для кабеля с сечением жилы 0,22 кв. мм)
      • Габаритные размеры (ВхШхГ), мм, не более: 145х265х50
      • Масса, не более: 2 кг
      Характеристики
      Модель AN-X8
      Напряжение источника питания 24 В (внешний блок питания)
      Потребляемый ток (дежурный режим) 0,36 А
      Тип связи аналоговая
      Длина линий связи до 1000 м
      Номинальная выходная мощность громкоговорителя, Вт 0,5 Вт
      Количество подключаемых абонентских устройств до 8
      Требования к кабелю связи экранированный кабель, 1 пара (2 жилы), не ниже 3 категории
      Потребляемый ток в режиме «‎Вызов»‎ 0,5 А
      Материал корпуса металл
      Диапазон рабочих температур от 0 до 55 °С
      Условия эксплуатации в помещении
      Габаритные размеры, мм 145 х 265 х 50
      Масса, кг 2
      Производство Россия
      Документы
      Инструкция на блок коммутации AN-X8
      Инструкция по установке, монтажу и эксплуатации. Версия 1.3
      Описание блока коммутации AN-X8
      Описание системы двусторонней голосовой связи "ЯНА"
      Версия 1.1
      Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32)
      Пример схем соединения СГС "Яна"
      DWG, PDF, JPG
      ТР ЕАЭС 043/2017 (ЕАЭС RU С-RU.ПБ74.В.00201 21 (YANA)
      Декларация ТР ТС (ЕАЭС N RU Д-RU.АД07.В.01452/19)
      Сертификат ПБ (№ C-RU.ПБ34.B.00078/19)
      Сертификат Транспортной безопасности № С-RU.01ГО.В.00044
      Соответствие требованиям Постановления Правительства РФ № 969
      Свод Правил СП 3.13130.2009
      Система оповещения и управления эвакуацией людей при пожаре
      Функциональная блок-схема системы оповещения Альфа
      Презентация СОУЭ АЛЬФА
      3D–модель (BIM-модель) - Блок коммутации абонентских линий AN-X8
