      Многоканальная распределенная СОУЭ (пример 13)

      СОУЭ 3, 5-го типа:
      • до 80 независимых локальных систем оповещения (ЛСО);
      • до 80 аудио каналов в системе;
      • до 8 зон оповещения в рамках одной ЛСО;
      • до 640 шлейфов оповещения с возможностью разветвления до 1920 линий связи с оповещателями;
      • неограниченная мощность системы.

      Применение многоканальной системы оповещения с распределенной структурой – это лучшее решение для построения СОУЭ на крупных объектах с отдельно стоящими зданиями и сооружениями или там, где требуется независимое управление системой в разных зонах оповещения.
      Принцип построения многоканальной распределенной системы достаточно прост. Каждое здание (часть здания или группа зданий) рассматривается как отдельная, независимая зона оповещения. Территория объекта так же выделяется в отдельную зону оповещения. В рамках этих зон, на базе ППУ AL-8MP2, строятся автономные (локальные) системы со всеми необходимыми для этих зон функциями оповещения и коммерческого вещания.

      В сущности, этот прибор является готовой системой оповещения и управления эвакуацией, отвечающей за оповещение в конкретной, закрепленной за ней зоне пожарного оповещения. Прибор AL-8MP2 обеспечивает прием управляющих сигналов на запуск системы оповещения и управления эвакуацией, трансляцию аудио сигнала от различных источников, формирование информации о состоянии системы оповещения и передачу ее оперативному персоналу.

      После того как объект будет разделен на отдельные независимые зоны оповещения, определены функции и состав оборудования для каждой локальной системы оповещения, информация с этих систем оповещения и управления эвакуацией в аналоговом и/или цифровом виде поступает в единый центр мониторинга и управления многозонной распределенной СОУЭ.

      Централизованный мониторинг и управление всеми локальными системами осуществляется с помощью пульта (пультов) диспетчера Omega SP4-S, на который поступает вся информация о работе каждой системы оповещения и управления эвакуацией. Ответственный дежурный с центрального поста может эффективно управлять системой (передавать «живые» сообщения в любую из зон оповещения или активировать речевые сообщения, записанные в цифровую память ППУ). Легко решается задача с оповещением на всем объекте или в необходимых зонах о конкретном месте возникновения и характере чрезвычайной ситуации, с передачей необходимых инструкций персоналу как в автоматическом, так и в ручном режиме.

      Информационные объявления и централизованная фоновая музыка может передаваться в локальные СОУЭ через многоканальный пульт диктора Omega SP4-C6 или Omega SP4-C12. При необходимости, в любой зоне (ЛСО) могут быть свои пульты операторов или дикторов, а так же источники фоновой музыки, работающие только в рамках своей автономной системы. Системы оповещения и управления эвакуацией ALPHA могут использоваться и как обычные радиотрансляционные комплексы с возможностью передачи музыкальных программ, подачи информационно-рекламных объявлений и технологической громкоговорящей связи.

      Данный принцип построения распределенной СОУЭ имеет большой ряд преимуществ:

      • Выход из строя оборудования в какой-либо отдельной зоне оповещения не влияет на работу СОУЭ в других зонах;
      • Выход из строя оборудования центрального поста или отсутствие связи с ним также не повлияет на работу локальных систем оповещения и управления эвакуацией.
      • Обеспечивается независимое управление в каждой зоне пожарного оповещения как локально, так и централизованно;
      • Так как ППУ AL-8MP2 является многофункциональным прибором, то в каждой зоне можно создать свою структуру СОУЭ с необходимыми для этой, конкретной зоны функциями оповещения и коммерческого вещания;
      • Легко решается задача построения СОУЭ на крупных объектах, состоящих из нескольких зданий или сооружений;
      • Упрощено сопряжение со службой оповещения ГО и ЧС;
      • Уникальная система диагностики и аппаратного контроля не только линий связи и межблочных соединений, но и работоспособности компонентов, входящих в состав системы оповещения, обеспечивает мгновенное извещение оператора о возникновении любой возможной неисправности, что способствует простому и удобному обслуживанию оборудования в процессе эксплуатации;
      • Многоканальная распределенная система оповещения и управления эвакуацией ALPHA, позволяет наращивать и поэтапно вводить в эксплуатацию новые локальные системы без нарушения функционирования действующих систем;
      • Архитектура построения распределенной СОУЭ очень удобна в проектировании, монтаже, пусконаладочных работах и в обслуживании.

      Документы
      Описание (пример 13)
      1.2 Мб
      Описание (пример 13)
      258 Кб
      Схемы соединений СОУЭ Альфа (пример 13)
      2.9 Мб

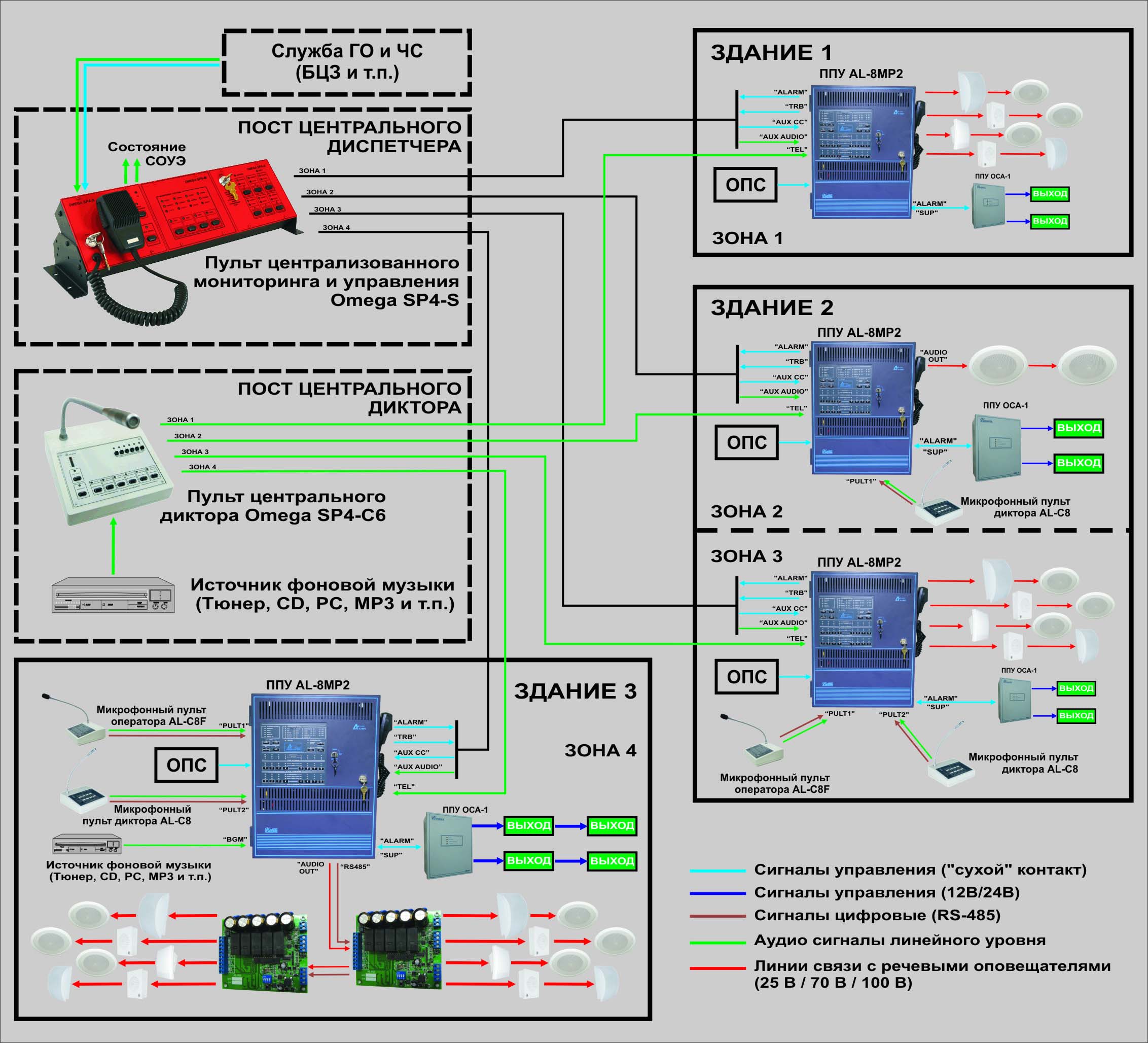

      Структурная схема СОУЭ Альфа (пример 13)
      335.3 Кб
      Презентация СОУЭ АЛЬФА
      3.9 Мб
      Презентация СОУЭ АЛЬФА
      В формате Microsoft PowerPoint
      27.3 Мб
