Описание

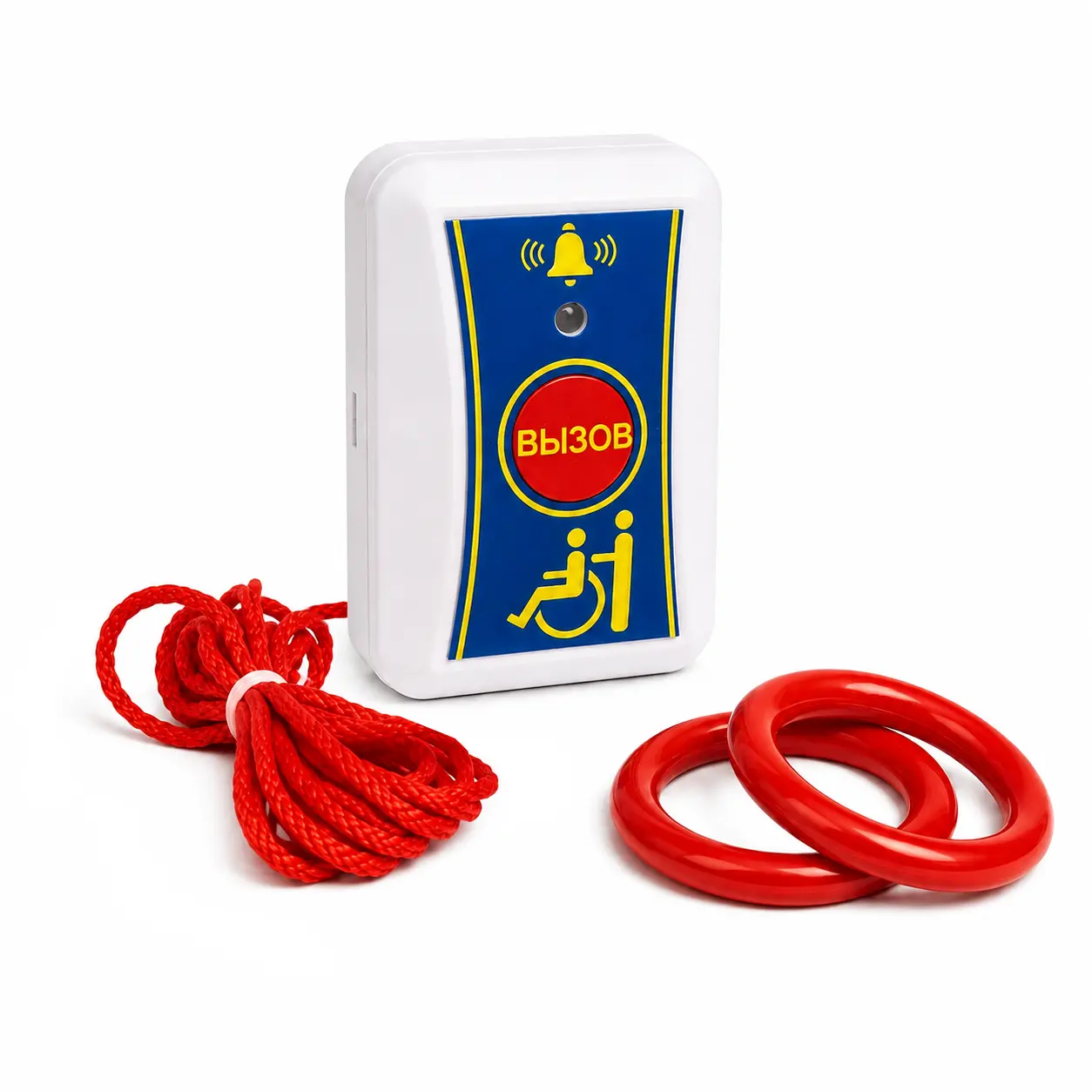

Предназначено для подачи сигнала «Вызов». Устройство имеет встроенный световой индикатор состояния и звуковой сигнал срабатывания, кнопку «Вызов», оборудованную шнуром (3 метра) с 2-мя кольцами. Полностью соответствует требованию п.6.5.10 СП 59.13330.2020. В зоне нажатия на кнопку нанесена надпись «Вызов», продублированная шрифтом Брайля. Подключение к устройству «AL-CB» осуществляется по двухпроводной контролируемой линии связи.
Характеристики
| Модель | AL-RB |
| Материал корпуса | пластик |
| Технические характеристики AL-RB | |
| Длина шнура с кольцом | 3 м |
| Степень защиты оболочки | IP54 |
| Диапазон рабочих температур | от -30 до +50 °C |
| Габаритные размеры | 80 х 55 х 30 мм |
| Вес не более | 0,2 кг |
Документы
|
Инструкция на комплект AL-MGN2 Инструкция по установке, монтажу и эксплуатации. Версия документа: 4 |
|
|
Инструкция по установке, монтажу и эксплуатации AL-MGN2 Версия документа: 5.1 |
|
|
Описание системы вызова экстренной помощи для маломобильных групп населения «АЛЬФА - МГН» |
|
|
Структурная блок-схема системы двусторонней голосовой связи "АЛЕНА" (ALENA) |
|
|
Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32) |
|
|
Декларация ТР ТС (ЕАЭС N RU Д-RU.РА06.В.25673/23) |
|
|
Свод Правил СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Презентация СОУЭ АЛЬФА |
