Описание

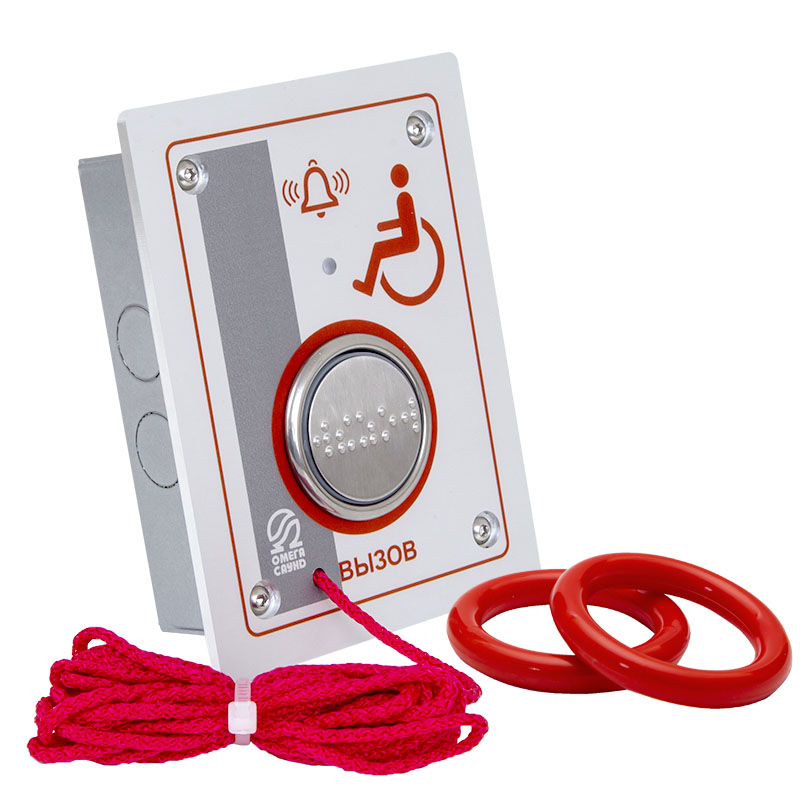

Предназначено для подачи сигнала «Вызов». Устройство имеет встроенный световой индикатор состояния и звуковой сигнал срабатывания, кнопку «Вызов», оборудованную шнуром (3 метра) с 2-мя кольцами. Полностью соответствует требованию п.6.5.10 СП 59.13330.2020. На кнопку, шрифтом Брайля, нанесена надпись «Вызов», продублированная надписью на лицевой панели. Подключение к устройству «AL-CB» осуществляется по двухпроводной контролируемой линии связи.
Характеристики
| Модель | AL-RB-1M / AL-RB-1M4 |
| Длина линий связи | до 40 м |
| Материал корпуса | металл |
| Класс пылевлагозащиты | IP54, IP65 |
| Диапазон рабочих температур | от -30/-40 до +50 °C |
| Габаритные размеры, мм | 105 х 80 х 32 |
| Масса, кг | не более 0,25 |
Документы
|
Инструкция по установке, монтажу и эксплуатации устройств системы «АЛЬФА - МГН» в металлическом корпусе Версия документа: 5.4.M |
|
|
Описание системы вызова экстренной помощи для маломобильных групп населения «АЛЬФА - МГН» |
|
|
Структурная блок-схема системы двусторонней голосовой связи "АЛЕНА" (ALENA) |
|
|
Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32) |
|
|
Декларация ТР ТС (ЕАЭС N RU Д-RU.РА06.В.25673/23) |
|
|
Свод Правил СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Презентация СОУЭ АЛЬФА |
Дополнительная информация
- Свод Правил СП 59.13330.2016
- Статья «Обратная связь с зонами пожарного оповещения. Что это?»
- Описание системы двусторонней голосовой связи «АЛЕНА» (ALENA) (до 256-ти абонентов)
- Схема соединений в системе двусторонней голосовой связи «АЛЕНА» (ALENA). (PDF)
- Схема соединений в системе двусторонней голосовой связи «АЛЕНА» (ALENA). (DWG)
- Описание системы двусторонней голосовой связи «ЯНА» (YANA) (до 32-х абонентов)
- Примеры схем соединений в СГС «ЯНА» (DWG, PDF, JPG)
- Презентация СОУЭ «АЛЬФА»
