Описание

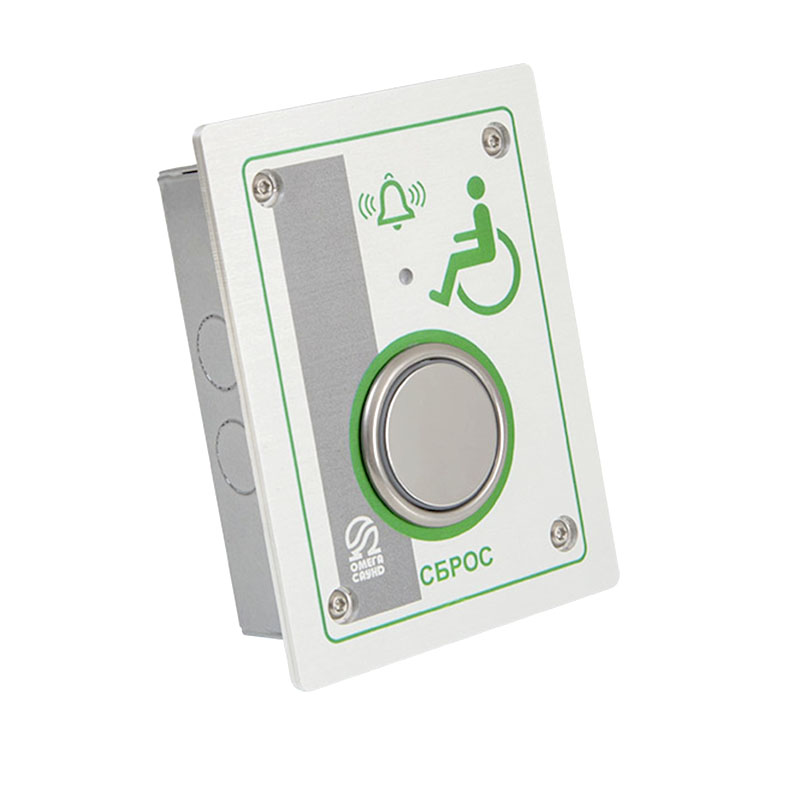

Предназначено для отмены подачи сигнала «Вызов». Под кнопкой, на лицевой панели нанесена надпись «Сброс». Питание устройства при подключении к «AL-SPX4» осуществляется по двухпроводной контролируемой линии связи с «AL-SPX4». При автономной работе в составе комплекта AL-MGN2 или при интеграции с системой двусторонней голосовой связи «ALENA» (Алена), питание осуществляется от внешнего стабилизированного источника питания 24В (в состав комплекта не входит). При интеграции с системой двусторонней голосовой связи «YANA» (Яна), питание осуществляется от блока расширения AN-X8MGN. Устройство «AL-CB» оснащено реле «Неисправность». Допускается подключение до двух устройств вызова «AL-RB» и двух светозвуковых сигнализаторов «AL-DI».
Характеристики
Модель | AL-CB-1M |
Материал корпуса | металл |
Класс пылевлагозащиты | IP54 |
Диапазон рабочих температур | от -30 до +50 °C |
Габаритные размеры, мм | 105 х 80 х 32 |
Масса, кг | 0,25 кг |
Технические характеристики AL-CB | |
Длина линии связи с AL-SPX4 | до 500 м (при сопротивлении провода не более 45 Ом) |
Длина линии связи с «AL-RB», «AL-DI» | до 40 м (при сопротивлении провода не более 3,6 Ом) |
Нагрузочная способность реле «Неисправность» | В/А - 70/0,1 |
Степень защиты оболочки | IP54 |
Диапазон рабочих температур | от -30 до +50 °C |
Габаритные размеры | 80 х 55 х 30 мм |
Вес не более | 0,2 кг |
Документы
Инструкция по установке, монтажу и эксплуатации устройств системы «АЛЬФА - МГН» в металлическом корпусе Версия документа: 5.4.M |
|
Описание системы вызова экстренной помощи для маломобильных групп населения «АЛЬФА - МГН» |
|
Структурная блок-схема системы двусторонней голосовой связи "АЛЕНА" (ALENA) |
|
Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32) |
|
Декларация ТР ТС (ЕАЭС N RU Д-RU.РА06.В.25673/23) |
|
Свод Правил СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
|
Функциональная блок-схема системы оповещения Альфа |
|
Презентация СОУЭ АЛЬФА |
