Описание

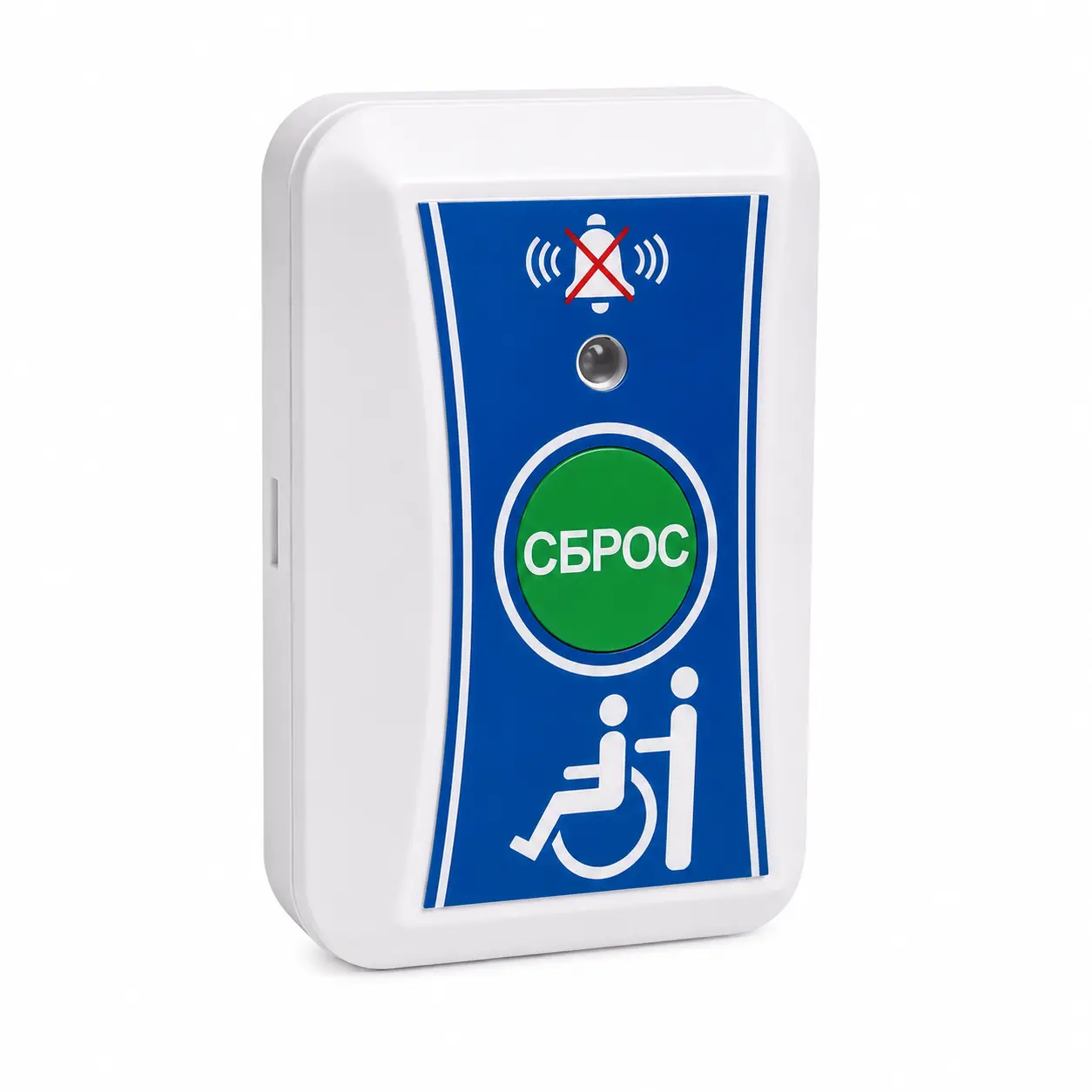

Предназначено для отмены подачи сигнала «Вызов». В зоне нажатия на кнопку нанесена надпись «Сброс». Питание устройства при подключении к «AL-SPX4» осуществляется по двухпроводной контролируемой линии связи с «AL-SPX4». При автономной работе в составе комплекта AL-MGN2 или при интеграции с системой двусторонней голосовой связи «ALENA» (Алена), питание осуществляется от внешнего стабилизированного источника питания 24В/0,1А (в состав комплекта не входит). При интеграции с системой двусторонней голосовой связи «YANA» (Яна), питание осуществляется от блока расширения AN-X8MGN. Устройство «AL-CB» оснащено реле «Неисправность». Допускается подключение до двух устройств вызова «AL-RB» и двух светозвуковых сигнализаторов «AL-DI».
Характеристики
| Модель | AL-CB |
| Материал корпуса | пластик |
| Технические характеристики AL-CB | |
| Длина линии связи с AL-SPX4 | до 500 м (при сопротивлении провода не более 45 Ом) |
| Длина линии связи с «AL-RB», «AL-DI» | до 40 м (при сопротивлении провода не более 3,6 Ом) |
| Нагрузочная способность реле «Неисправность» | В/А - 70/0,1 |
| Степень защиты оболочки | IP54 |
| Диапазон рабочих температур | от -30 до +50 °C |
| Габаритные размеры | 80 х 55 х 30 мм |
| Вес не более | 0,2 кг |
Документы
|
Инструкция на комплект AL-MGN2 Инструкция по установке, монтажу и эксплуатации. Версия документа: 4 |
|
|
Инструкция по установке, монтажу и эксплуатации AL-MGN2 Версия документа: 5.1 |
|
|
Описание системы вызова экстренной помощи для маломобильных групп населения «АЛЬФА - МГН» |
|
|
Структурная блок-схема системы двусторонней голосовой связи "АЛЕНА" (ALENA) |
|
|
Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32) |
|
|
Декларация ТР ТС (ЕАЭС N RU Д-RU.РА06.В.25673/23) |
|
|
Свод Правил СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Презентация СОУЭ АЛЬФА |
Дополнительная информация
- Свод Правил СП 59.13330.2016
- Статья «Обратная связь с зонами пожарного оповещения. Что это?»
- Описание системы двусторонней голосовой связи «АЛЕНА» (ALENA) (до 256-ти абонентов)
- Схема соединений в системе двусторонней голосовой связи «АЛЕНА» (ALENA). (PDF)
- Схема соединений в системе двусторонней голосовой связи «АЛЕНА» (ALENA). (DWG)
- Описание системы двусторонней голосовой связи «ЯНА» (YANA) (до 32-х абонентов)
- Примеры схем соединений в СГС «ЯНА» (DWG, PDF, JPG)
- Презентация СОУЭ «АЛЬФА»
