Описание

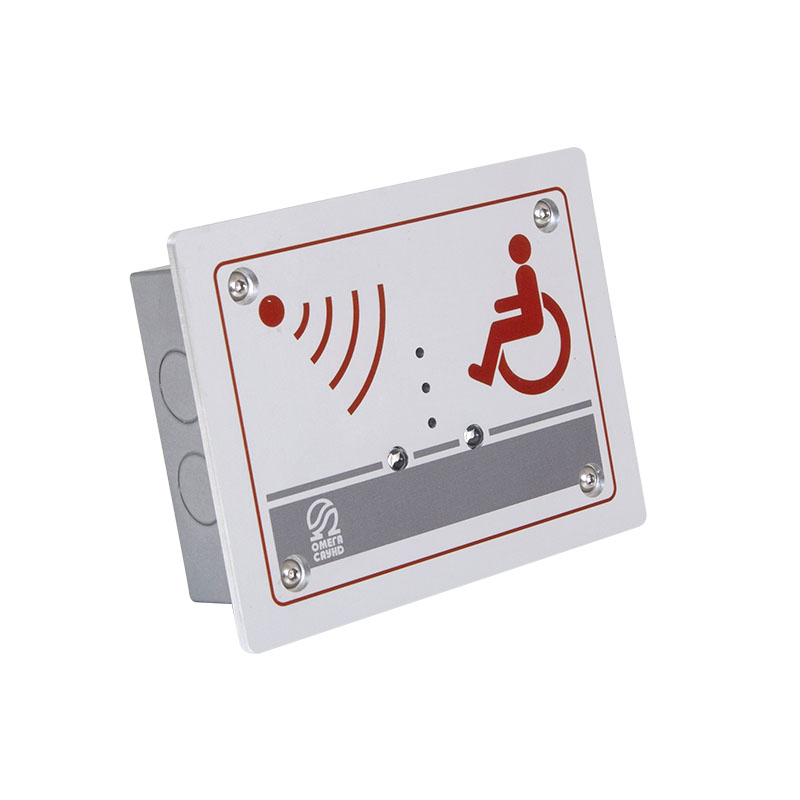

Предназначен для индикации сигнала «Вызов». Устанавливается снаружи помещения над дверным проёмом. Обеспечивает прерывистую световую и звуковую сигнализацию. Подключение сигнализатора к устройству «AL- CB» осуществляется по двухпроводной контролируемой линии связи. Допускается подключение к устройству «AL-CB» до двух штук «AL-DI».
Характеристики
| Модель | AL-DI-1М |
| Материал корпуса | металл |
| Класс пылевлагозащиты | IP54 |
| Диапазон рабочих температур | от -30 до +50 °C |
| Габаритные размеры, мм | 80 х 105 х 32 |
| Масса, кг | 0,25 кг |
| Технические характеристики AL-DI | |
| Длина линии связи с «AL-СB» | до 40 м |
Документы
|
Инструкция по установке, монтажу и эксплуатации устройств системы «АЛЬФА - МГН» в металлическом корпусе Версия документа: 5.4.M |
|
|
Описание системы вызова экстренной помощи для маломобильных групп населения «АЛЬФА - МГН» |
|
|
Структурная блок-схема системы двусторонней голосовой связи "АЛЕНА" (ALENA) |
|
|
Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32) |
|
|
Декларация ТР ТС (ЕАЭС N RU Д-RU.РА06.В.25673/23) |
|
|
Свод Правил СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Презентация СОУЭ АЛЬФА |
