Описание

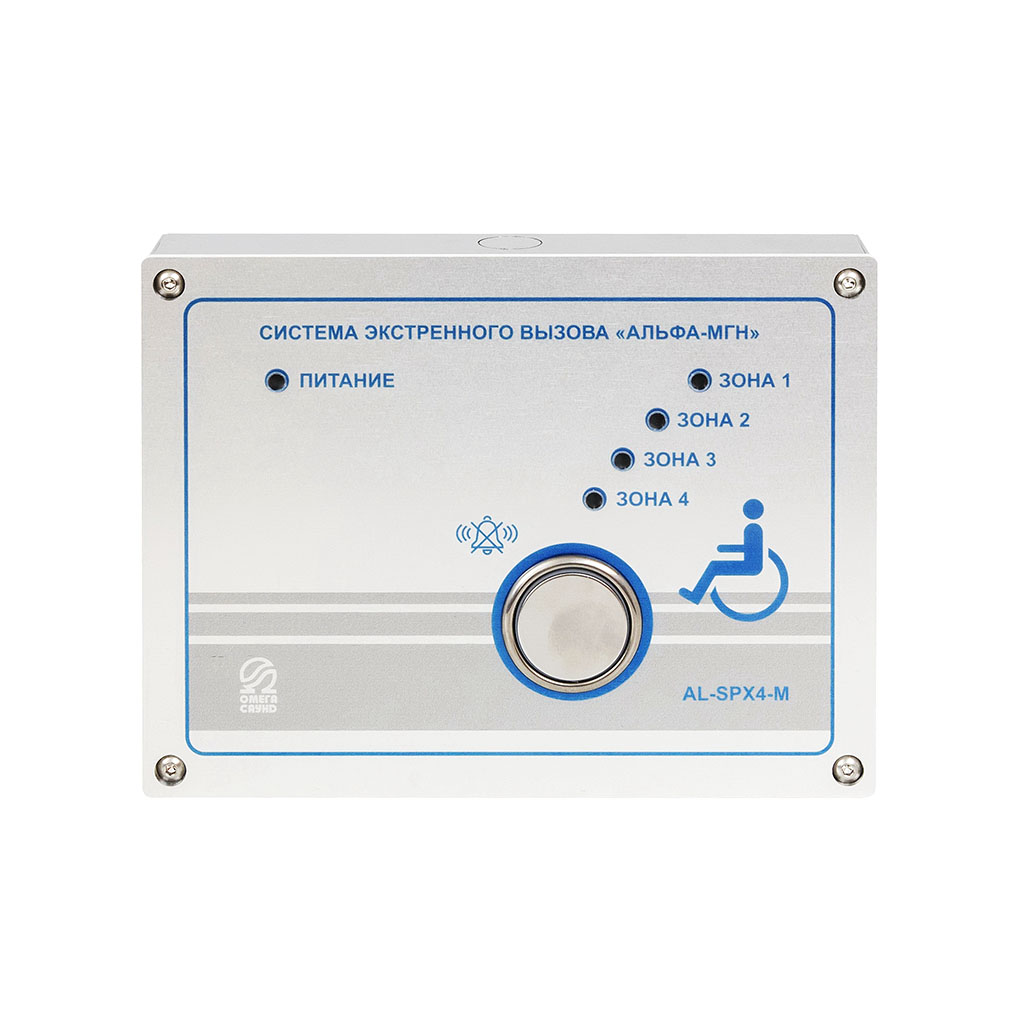

- Осуществляет электропитание и контроль четырех линий связи (зон) с устройствами вызывной сигнализации для МГН и обеспечивает прием сигналов от этих устройств. Состояние зон отображается на многоцветных световых индикаторах. Прибор оборудован встроенным звуковым сигнализатором с возможностью его временного отключения кнопкой «Сброс». Для подачи извещений во внешние цепи, в приборе предусмотрено два системных реле – «Неисправность» и «Вызов».
- Электропитание блока контроля должно осуществляться от внешнего стабилизированного источника питания 12В или 24 В (в состав комплекта не входит).
- Подключение к устройствам «AL-CB» осуществляется по двухпроводной контролируемой линии связи.
Характеристики
| Модель | AL-SPX4-M |
| Напряжение источника питания | 12В / 24В |
| Потребляемый ток | 1А |
| Длина линий связи | до 40 м |
| Материал корпуса | металл |
| Класс пылевлагозащиты | IP54 |
| Диапазон рабочих температур | от -30 до +50 °C |
| Габаритные размеры, мм | 182х137х38 |
| Масса, кг | 1 |
| Производство | Россия |
Документы
|
Паспорт AL-SPX4-M Версия документа: 1.0 |
|
|
Инструкция по установке, монтажу и эксплуатации AL-MGN1 Версия документа: 5.1 |
|
|
Описание системы вызова экстренной помощи для маломобильных групп населения «АЛЬФА - МГН» |
|
|
Структурная блок-схема системы двусторонней голосовой связи "АЛЕНА" (ALENA) |
|
|
Структурная блок-схема СГС «ЯНА» на базе пульта диспетчера AN-CO8 (AN-CO32) |
|
|
Декларация ТР ТС (ЕАЭС N RU Д-RU.РА06.В.25673/23) |
|
|
Свод Правил СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
|
|
Функциональная блок-схема системы оповещения Альфа |
|
|
Презентация СОУЭ АЛЬФА |
