AL-MGN2

Система «Альфа-МГН» предназначена для вызова помощи лицам МГН (маломобильные группы населения) находящимся в замкнутом пространстве зданий (кабины уборной, санузлов, спален, раздевалок и т.п.)

Разработана в соответствии с международными и российскими требованиями к правам инвалидов.

Позволяет осуществлять вызов персонала для оказания помощи, путем подачи сигнала от индивидуальных устройств вызова, по четырем линиям сигнализации. Соответствует требованиям СП59.13330.2016

Преимущества

• Быстрый и простой монтаж;
• Контроль линий связи и работоспособность устройств;
• Высокая яркость световых индикаторов;
• Звуковая индикация для вызова персонала;
• Кнопка вызова персонала дополнительно оснащена шнуром с пластиковым кольцом для удобства использования, в случае падения человека с ограниченными возможностями.
• Возможность интеграции с системами двусторонней голосовой связи.
• Вывод информации о состоянии системы во внешние цепи мониторинга.

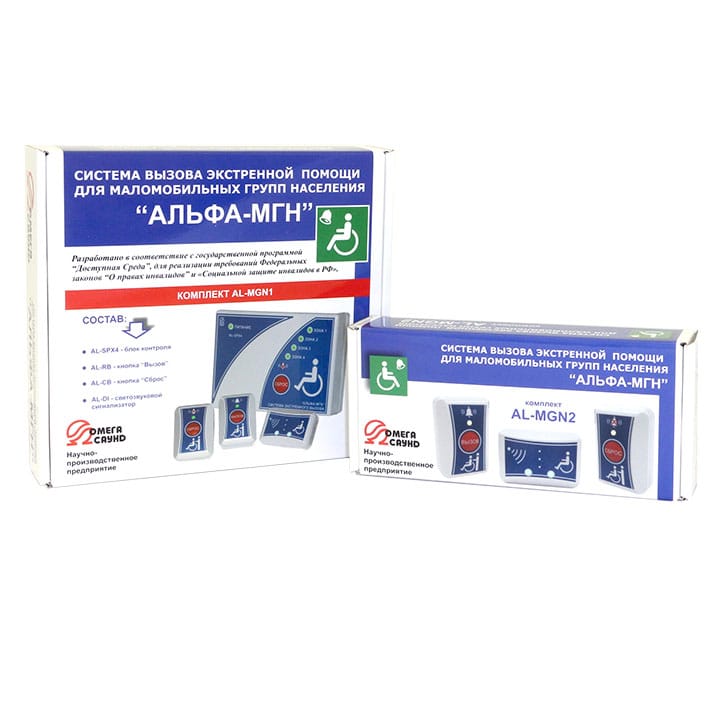

Для удобства проектирования, закупки и монтажа системы «Альфа-МГН», система скомпонована следующим образом:

1. Комплект AL-MGN1 – комплект вызывной сигнализации (в базовой комплектации на 1 зону вызова, с возможностью расширения до 4-х зон вызова).

   Базовый комплект «AL-MGN1» позволяет осуществлять вызов из одной зоны или до четырех зон с использованием дополнительных комплектов «AL-MGN2».

   Комплектация:

   • четырехзонный блок контроля «AL-SPX4» - 1 шт.
   • устройство вызова «AL-RB» - 1 шт.
   • устройство отмены вызова «AL-CB» - 1 шт.
   • светозвуковой сигнализатор «AL-DI» - 1 шт.

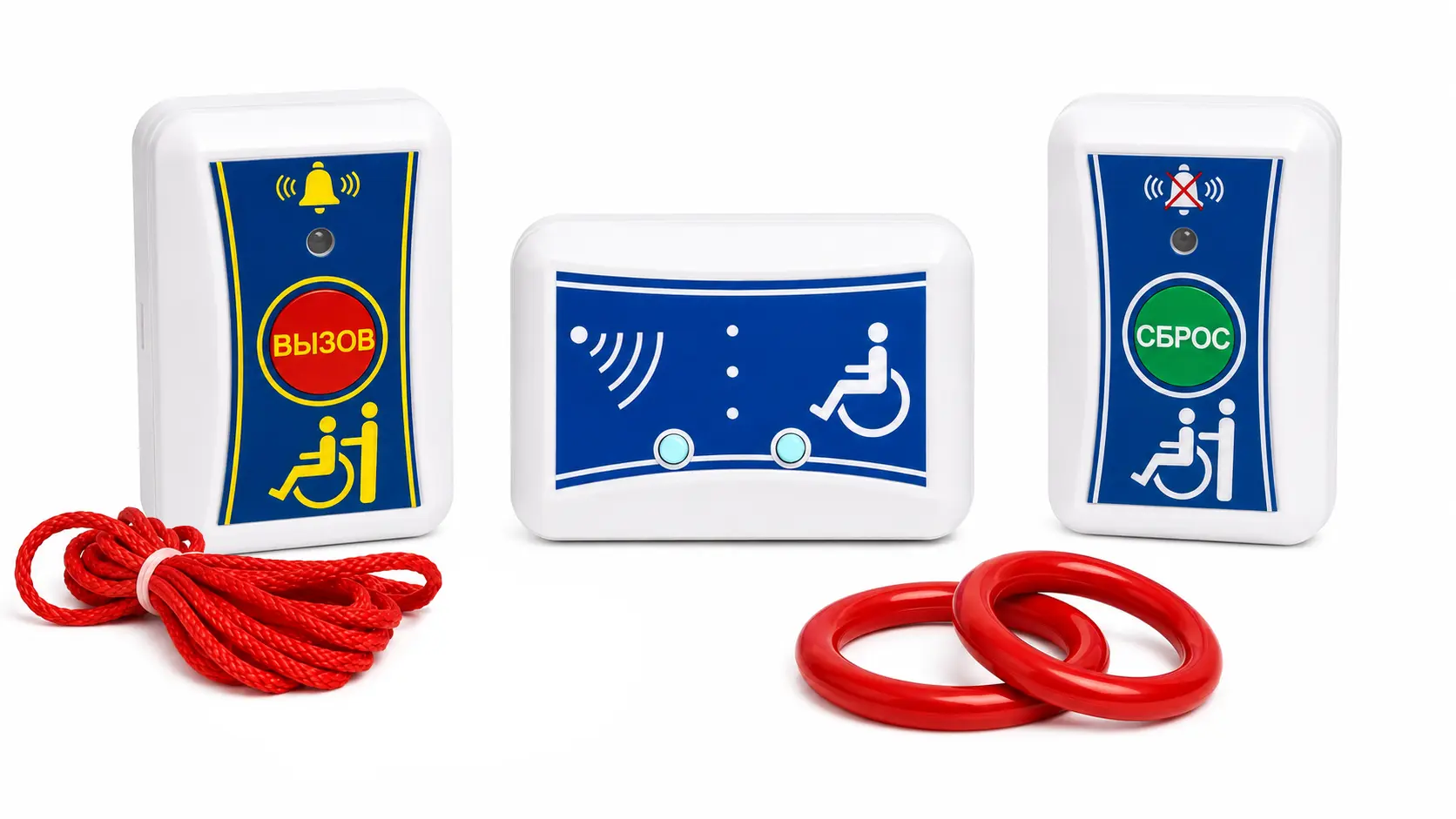

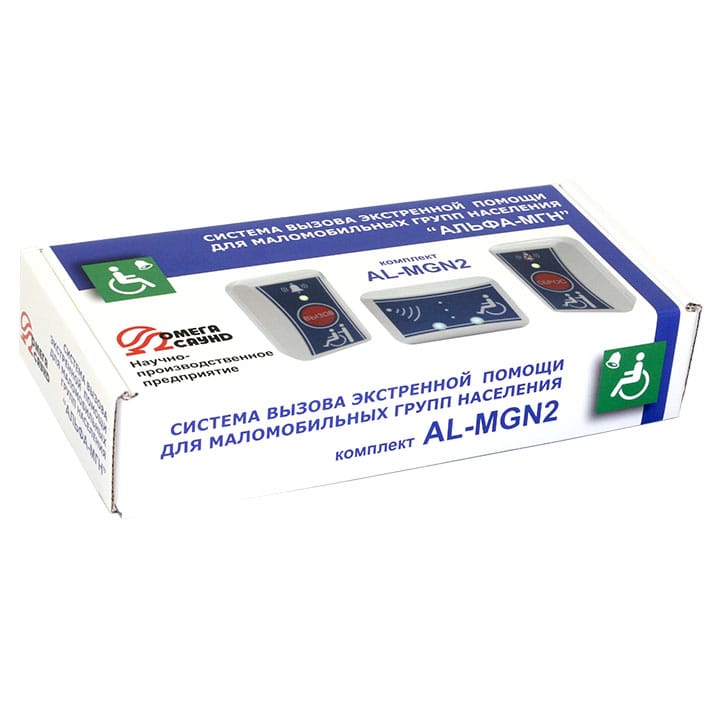

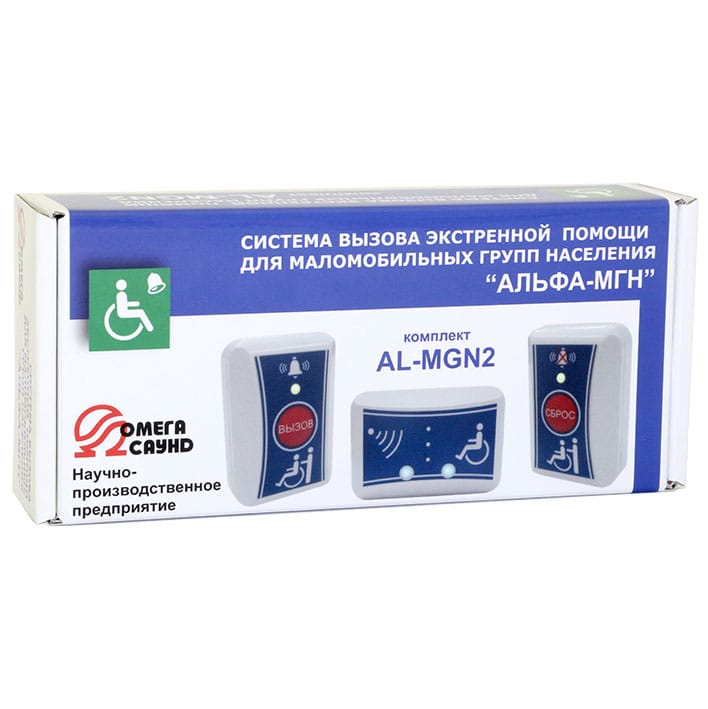

2. Комплект AL-MGN2 – комплект вызывной сигнализации на 1 зону вызова.

   Предназначен для увеличения количества вызываемых зон базового комплекта «AL-MGN1». Также может использоваться как автономный комплект на 1 зону вызова, так и в составе систем двусторонней голосовой связи.

   Комплектация:

   • устройство вызова «AL-RB» - 1 шт.
   • устройство отмены вызова «AL-CB» - 1 шт.
   • светозвуковой сигнализатор «AL-DI» - 1 шт.

Блок контроля «AL-SPX4»

Осуществляет электропитание и контроль четырех линий связи (зон) с устройствами вызова и обеспечивает прием сигналов от этих устройств. Состояние зон отображается на многоцветных световых индикаторах. Прибор оборудован встроенным звуковым сигнализатором с возможностью его временного отключения кнопкой «Сброс». Для подачи извещений во внешние цепи, в приборе предусмотрено два системных реле - «Неисправность» и «Вызов».

Электропитание блока контроля должно осуществляться от внешнего стабилизированного источника питания 12В/1А (в состав комплекта не входит).

Устройство отмены вызова «AL-CB»

Предназначено для отмены подачи сигнала «Вызов». В зоне нажатия на кнопку нанесена надпись «Сброс». Питание устройства при подключении к «AL-SPX4» осуществляется по двухпроводной контролируемой линии связи с «AL-SPX4». При автономной работе в составе комплекта AL-MGN2 или при интеграции с системой двусторонней голосовой связи, питание осуществляется от внешнего стабилизированного источника питания 24В/0,1А (в состав комплекта не входит). Устройство «AL-CB» оснащено реле «Неисправность». Допускается подключение до двух устройств вызова «AL-RB» и двух светозвуковых сигнализаторов «AL-DI».

Устройство вызова «AL-RB»

Предназначено для подачи сигнала «Вызов». Устройство имеет встроенный световой индикатор, кнопку «Вызов», оборудованную шнуром с кольцом. В зоне нажатия на кнопку нанесена надпись «Вызов». Подключение к устройству «AL-CB» осуществляется по двухпроводной контролируемой линии связи.

Светозвуковой сигнализатор «AL-DI»

Предназначен для индикации сигнала «Вызов». Устанавливается снаружи помещения над дверным проёмом. Обеспечивает прерывистую световую и звуковую сигнализацию. Подключение сигнализатора к устройству «AL-CB» осуществляется по двухпроводной контролируемой линии связи. Допускается подключение к устройству «AL-CB» до двух светозвуковых сигнализаторов «AL-DI».
