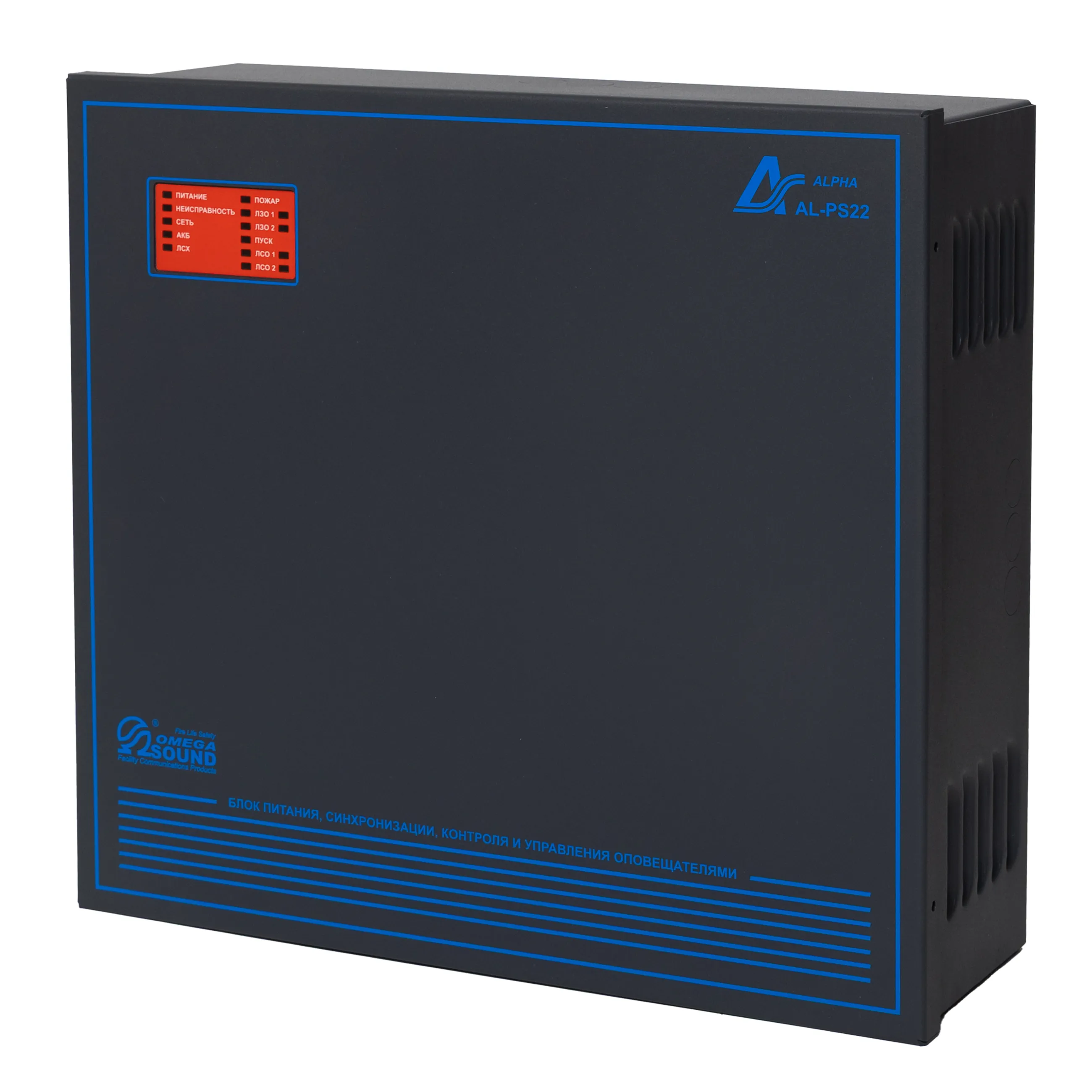

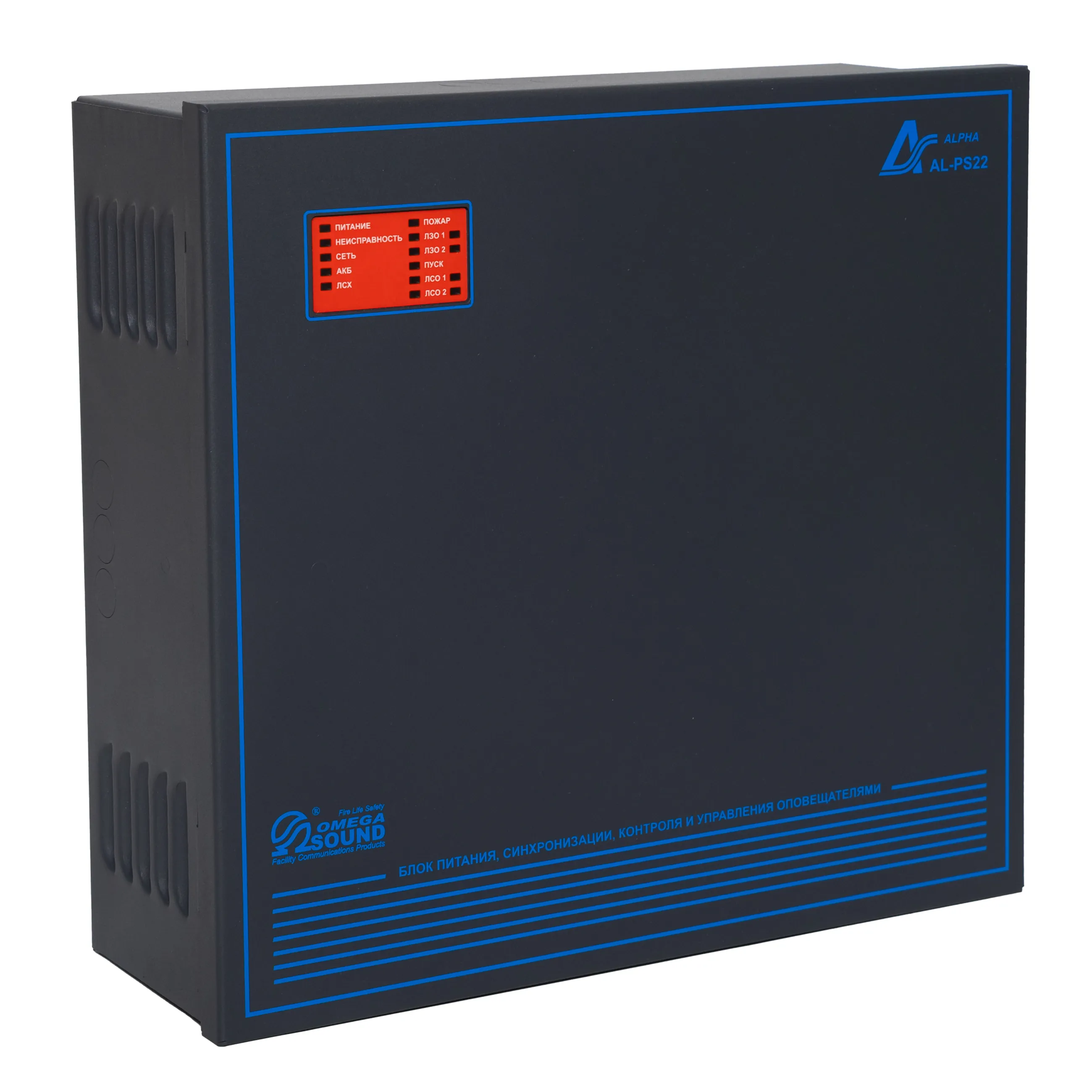

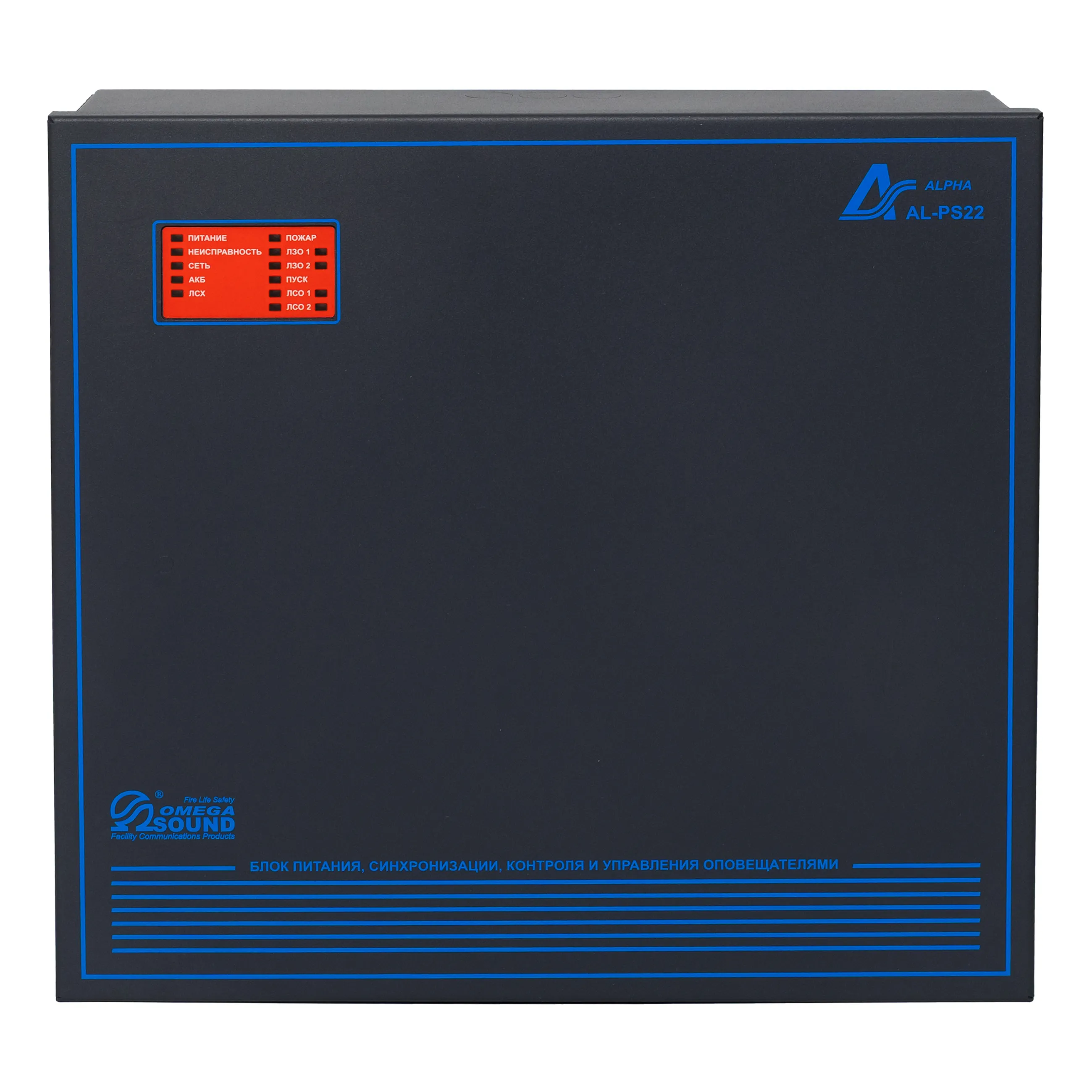

Предназначен для питания и управления звуковыми, световыми и комбинированными пожарными оповещателями с автоматическим контролем целостности линий оповещения.
Прибор применяется для работы в системах пожарного и аварийного оповещения. Прибор может использоваться для управления сетью оповещателей и расширения производительности цепей оповещения в системах пожарной автоматики. БПУ AL-PS22 может подключаться к любому NO (нормально открытому) «сухому контакту» управляющего реле ППКП или ППУ, а также УДП, предназначенных для запуска оповещения.
БПУ AL-PS22 является отдельным, корпусным, контролируемым, функционально законченным изделием, совмещающим в себе источник бесперебойного питания, зарядное устройство для АКБ, отсек для установки АКБ, схему управления и синхронизации работы звуковых, световых и светозвуковых оповещателей, а также схему контроля работоспособности БПУ, состояния основного и резервного источников электропитания и линий связи, подключаемых к прибору.
В приборе реализована функция синхронизации сигналов оповещения, как светового (строб вспышек), так и звукового оповещения. При необходимости наращивания мощности системы и увеличения количества оповещателей в приборе так же реализована возможность каскадного подключения нескольких приборов AL-PS22 с единой цепью синхронизации сигналов оповещения и мониторинга состояния всей системы.
Прибор обеспечивает:
- возможность дублирования цепей запуска оповещения;
- питание звуковых и световых оповещателей от собственного (встроенного) бесперебойного блока электропитания;
- включение и выключение оповещателей по сигналам от внешних устройств (ППКП, ППУ, УДП);
- автоматический контроль обрывов и коротких замыканий (далее - КЗ) в линиях оповещения;
- автоматический контроль обрывов и КЗ в линиях передачи командных сигналов от внешних устройств;
- автоматический контроль наличия питающего напряжения, поступающего от электросети 230В/50Гц;
- автоматический контроль аккумуляторной батареи резервного электропитания (АКБ);
- автоматический контроль и самодиагностику внутренних узлов;
- формирование и передачу на внешние устройства извещения о переходе в режим «Неисправность»;
- формирование и передачу на внешние устройства извещения о переходе в режим «Пуск»;
- формирование и передачу на оповещатели сигналов синхронизации;
- электронную защиту выходов на линии оповещения от перегрузки и КЗ с функцией самовосстановления;
- автоматический переход на питание от АКБ при сбое электросети 230В/50Гц и обратно – при восстановлении электросети;
- зарядку АКБ с защитой от переплюсовки и перезарядки АКБ.
- индикацию режимов работы с выводом информации о состоянии контролируемых параметров.
Сопутствующие категории
| Модель | AL-PS22 |
| Напряжение источника питания | 230 В (195 В – 253 В) |
| Потребляемый ток (дежурный режим) | 0,2 A |
| Потребляемый ток (тревожный режим) | 1 А |
| Напряжение резервного источника питания (АКБ) | 24 В (20,4 В – 26,4 В) |
| Потребляемый ток от АКБ в дежурном режиме | 0,1 A |
| Потребляемый ток от АКБ в тревожном режиме | 0,15 А (с учётом макс. нагр. 5,5 А) |
| Сечение подключаемых проводов | от 0,2 до 3 кв. мм |
| Номинальное выходное напряжение в линию речевых оповещателей | 24 В |
| Контроль состояния системы | автоматический программный и аппаратный контроль |
| Цвет корпуса | серый |
| Материал корпуса | металл |
| Класс пылевлагозащиты | IP21 |
| Диапазон рабочих температур | от -10 до 55 °С |
| Условия эксплуатации | в помещении |
| Особенности | Отсек для АКБ в корпусе БПУ: 2 АКБ типа DELTA DTM 1212 |
| Габаритные размеры, мм | 325 х 345 х 116 |
| Масса, кг | 4,8 |
| Производство | Россия |
