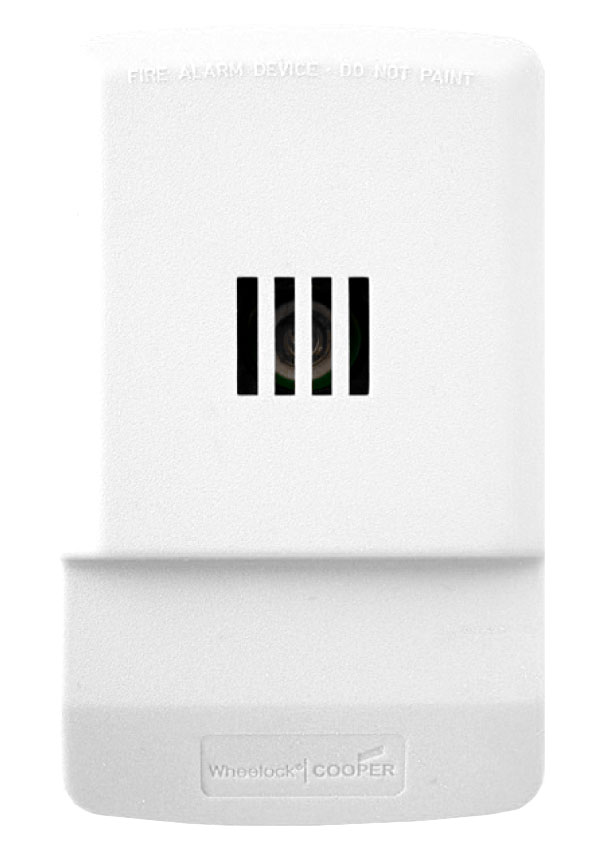

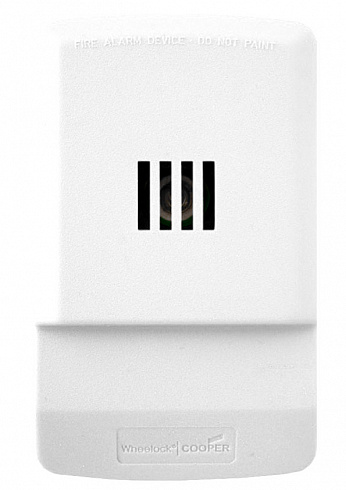

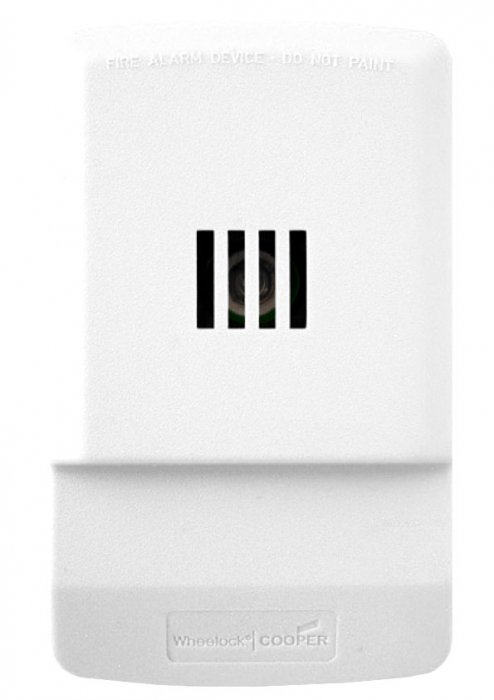

Звуковой оповещатель LHNW3 входит в серию оповещателей EXCEDER LED3, специально разработанных устройств для пожарного оповещения, производимых компанией Cooper Wheelock (США).
Характерной чертой оповещателей серии Exceder LED3 является современный дизайн и более низкая цена. Эта серия объединяет в себе звуковые, световые и комбинированные оповещатели. Конструктивное исполнение изготавливаемых компанией Cooper Wheelock оповещателей серии Exceder LED3 было специально выбрано таким, чтобы гарантировать их простую и легкую установку.
Оповещатели Cooper Wheelock серии Exceder LED3 - одни из самых маленьких в отрасли. Они имеют элегантный современный низкопрофильный дизайн и невысокую стоимость, что не может не радовать владельцев зданий. Инсталляторам очень понравится функциональность этих устройств, небольшое потребление тока, широкий диапазон настройки мощности звукового и светового сигнала, отсутствие специализированных инструментов для изменения настроек и удобство монтажа. Широкий ряд исполнения оповещателей и аксессуаров позволяет производить установку оповещателей как на стене, так и на потолке, используя встраиваемый (врезной) или накладной монтаж устройств. Оповещатели LHNW3 предназначены для работы в линях оповещения с напряжением 12 В и 24 В.
Звуковая секция оповещателя может воспроизводить один из двух выбираемых звуковых сигналов: непрерывный (Continuous) или прерывистый (Code 3). Уровень громкости звукового оповещателя может быть выбран из двух возможных значений: при напряжении питания 12 В: высокий (99 дБ) или низкий (94 дБ), при напряжении питания 24 В: высокий (105 дБ) или низкий (100 дБ).
Синхронизация сигналов нескольких оповещателей может быть осуществлена при использовании, производимых компанией Wheelock изделий, таких как PS-8E-LP и DSM-12/24-R. Оповещатель LHNW3 способен работать в широком диапазоне питающего напряжения от 8 В до 17, 5 В, при питании 12 В и от 16 В до 33 В, при напряжении питания 24 В.
Вход оповещателя является поляризованным – для совместимости с приборами управления, контролирующими линии связи с оповещателями при помощи обратного (инвертированного) напряжения.
При настенной поверхностной установке оповещателя должен использоваться монтажный корпус LSBB-W.
Допустимый диапазон температуры воздуха: -10°С…+55°С при максимальной относительной влажности 85%
Модель | LHNW3 |
Напряжение источника питания | 12 / 24 В |
Диапазон питающего напряжения | 8 – 17,5 / 16 – 33 В |
Минимальный ток потребления | 0,018 А |
Максимальный ток потребления | 0,037 А |
Тип оповещателя | звуковой |
Установка | настенная |
Минимальное звуковое давление, дБ | 94 |
Максимальное звуковое давление, дБ | 105 |
Цвет корпуса | белый |
Материал корпуса | пластик |
Класс пылевлагозащиты | IP41 |
Диапазон рабочих температур | -10 до +55 ºC |
Условия эксплуатации | в помещении |
Особенности | для установки на поверхность требуется монтажный корпус LSBB-W (опция) |
Интенсивность встроенной строб-вспышки (выбираемая, Cd) | 15, 30, 75, 110 |
Габаритные размеры, мм | 115 х 70 х 32 + 25 |
Масса, кг | 0,2 |
Производство | США |
