Звуковой комбинированный оповещатель HSR входит в серию оповещателей EXCEDER, специально разработанных устройств для пожарного оповещения, производимых компанией Cooper Wheelock (США).
Характерной чертой оповещателей серии Exceder является современный дизайн и более низкая цена. Эта серия объединяет в себе звуковые, световые и комбинированные оповещатели. Конструктивное исполнение изготавливаемых компанией Cooper Wheelock оповещателей серии Exceder было специально выбрано таким, чтобы гарантировать их простую и легкую установку. Набор функций будет особенно приятен компаниям-инсталляторам: больший набор установок яркости строба, выбираемая установка громкости звука, меньший ток потребления, для изменения установок нет необходимости применения инструментов, тестовые точки контроля напряжения, работает от напряжения 12 В и 24 В, настенные и потолочные варианты установки, универсальная монтажная база и множество монтажных опций.

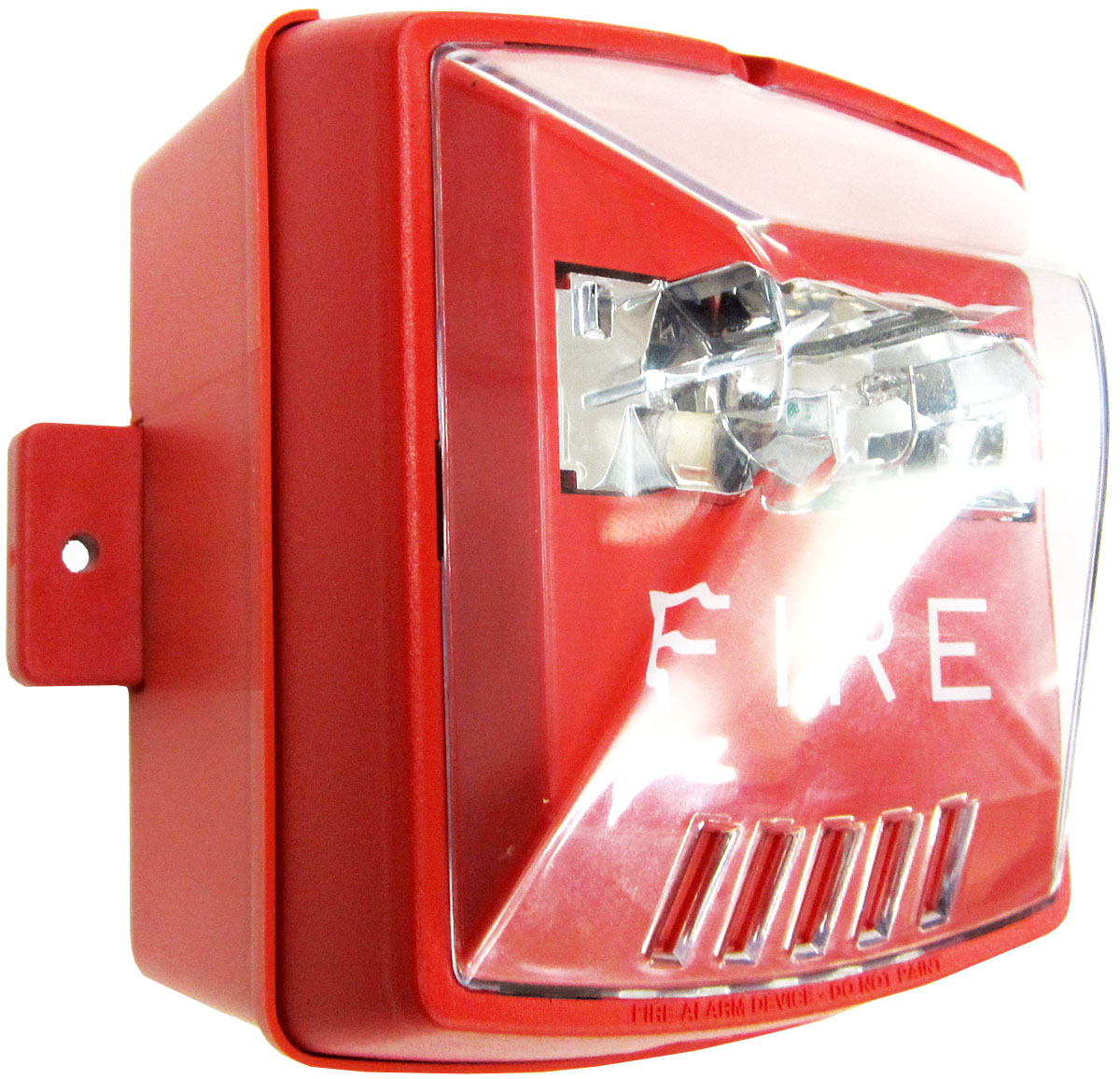

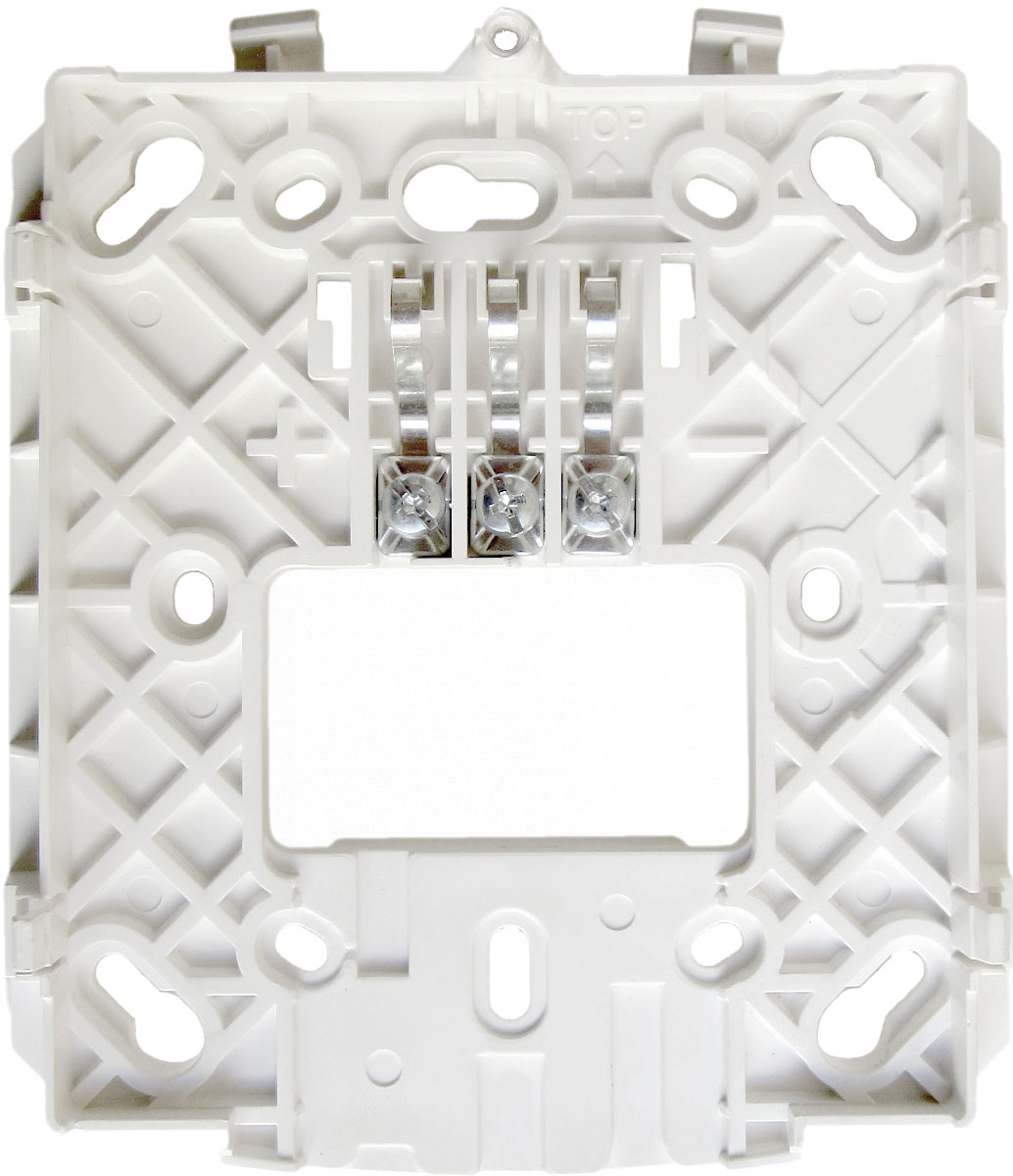

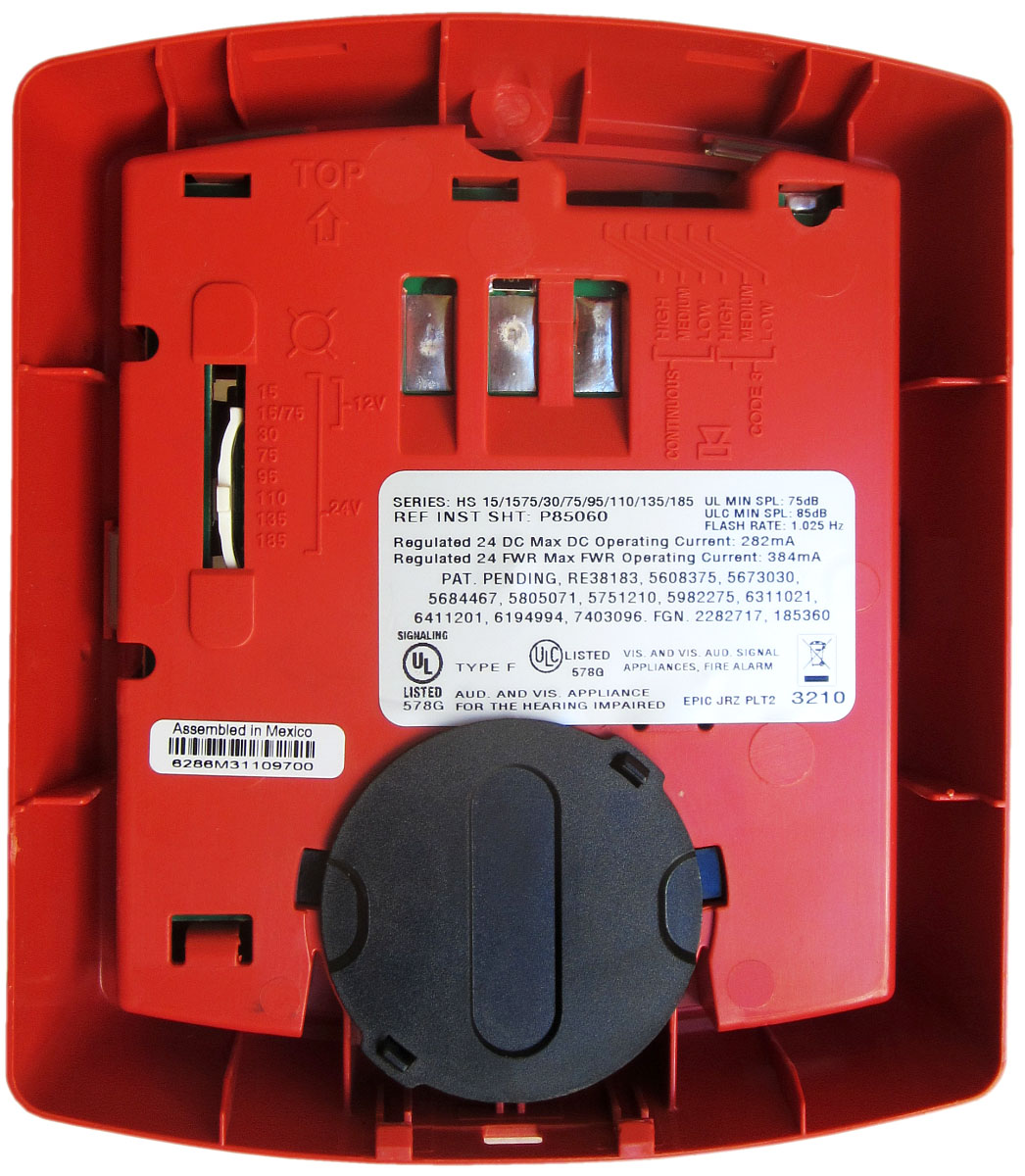

Оповещатель HSR состоит из двух основных частей. Задняя универсальная монтажная база позволяет устанавливать оповещатель на вмонтированную в стену стандартную электромонтажную коробку (например, CooperNotification DBB или в 100 мм коробку европейского стандарта) или в установленный на стене, для поверхностной установки, монтажный корпус ESB-R. Затем, электропроводка линии оповещения подключается к контактным клеммам, расположенным на задней монтажной базе. Такое решение позволяет проверить всю линию оповещения по всей ее длине после того, когда в линию установлен оконечный резистор, до того, как к этой линии будут подключены какие-либо оповещатели. Оповещатели могут быть подключены к линии уже после завершения всех отделочных строительных работ (инсталлятор может просто «защелкнуть» их в монтажных базах).
При подключении, звуковая секция оповещателя может воспроизводить один из двух выбираемых звуковых сигналов: непрерывный (Continuous) или прерывистый (Code 3). Уровень громкости звукового оповещателя может быть выбран из трех возможных значений: высокий (109 дБ), средний (105 дБ) или низкий (100 дБ).
Световая секция комбинированных оповещателей HSR снабжена встроенной строб-вспышкой, обеспечивающей воспроизведение вспыхивающего (мигающего) светового сигнала оповещения. При совместном применении с панелями управления Omega/Wheelock, поддерживающими протокол синхронизации Wheelock SYNC, обеспечивается синхронный режим вспышки. Для обеспечения максимальной световой отдачи и надежности, в комбинированных оповещателях HSW используется вспыхивающая лампа Ксенона, заключенная в прочное стекло Lexan (оптическую линзу).
Интенсивность встроенной строб-вспышки (выбираемая): 15/15-75/30/75/95/110/135/185 Cd (кандел).
Синхронизация сигналов нескольких оповещателей может быть осуществлена при использовании, производимых компанией Wheelock изделий, таких как PS-8E-LP и DSM-12/24-R. Оповещатели сертифицированы на соответствие требованиям UL 464 (США) и ГОСТ Р 53325-2012 (Россия). Оповещатель способен работать в широком диапазоне питающего напряжения от 8 В до 33 В.
Вход оповещателя является поляризованным – для совместимости с приборами управления, контролирующими линии связи с оповещателями при помощи обратного (инвертированного) напряжения.
При настенной поверхностной установке оповещателя должен использоваться монтажный корпус ESB-W.
Допустимый диапазон температуры воздуха: -10°С…+55°С при максимальной относительной влажности 85%.
Модель | HSR |
Напряжение источника питания | 12 В / 24 В |
Диапазон питающего напряжения | 8 - 17,5 В / 16 В - 33 В |
Минимальный ток потребления | 0,065 А |
Максимальный ток потребления | 0,384 А |
Тип оповещателя | комбинированный |
Установка | настенная |
Минимальное звуковое давление, дБ | 89 |
Максимальное звуковое давление, дБ | 109 |
Цвет корпуса | красный |
Материал корпуса | пластик |
Класс пылевлагозащиты | IP41 |
Диапазон рабочих температур | -10 до +55 ºC |
Условия эксплуатации | в помещении |
Особенности | для установки на поверхность требуется монтажный корпус ESB-W (опция) |
Интенсивность встроенной строб-вспышки (выбираемая, Cd) | 15, 15-75, 30, 75, 95, 110, 135, 185 |
Габаритные размеры, мм | 134 х 117 х 56 |
Масса, кг | 0,38 |
Производство | США |
Инструкция (HSR HSW HNR HNW) Инструкция по установке |
|
Чертежи общего вида (Excender) |
|
Сертификат ПБ ТР ЕАЭС 043/2017 (ЕАЭС RU C-US.ПБ68.В.01110/22) |
|
Расчет площади озвучивания звуковыми оповещателями Программа-калькулятор |
|
Расчет сечения кабеля для линий звуковых и световых оповещателей Программа-калькулятор |
|
Сертификат ПБ (№ C-US.АБ03.B.00259) до 05.11.2023 |
|
Декларация соответствия ТР ТС (ЕАЭС № RU Д-US.М010.B.03465) до 28.11.2022 |
|
Практическое руководство по размещению стробов |
|
Световые оповещатели (стробы) в системах СОУЭ. Методики применения |
|
Функциональная блок-схема системы оповещения Альфа Блок-схема системы оповещения Альфа |
|
Руководство к СОУЭ серии Альфа |
|
Презентация СОУЭ АЛЬФА |
