Звуковой комбинированный оповещатель LSTWC3 входит в серию оповещателей EXCEDER LED3, специально разработанных устройств для пожарного оповещения, производимых компанией CooperWheelock (США).
Характерной чертой оповещателей серии Exceder LED3 является современный дизайн и более низкая цена. Эта серия объединяет в себе звуковые, световые и комбинированные оповещатели. Конструктивное исполнение изготавливаемых компанией Cooper Wheelock оповещателей серии Exceder LED3 было специально выбрано таким, чтобы гарантировать их простую и легкую установку.
Оповещатели Cooper Wheelock серии Exceder LED3 - одни из самых маленьких в отрасли. Они имеют элегантный современный низкопрофильный дизайн и невысокую стоимость, что не может не радовать владельцев зданий. Инсталляторам очень нравиться функциональность этих устройств, небольшое потребление тока, широкий диапазон настройки мощности звукового и светового сигнала, отсутствие специализированных инструментов для изменения настроек и удобство монтажа. Широкий ряд исполнения оповещателей и аксессуаров позволяет производить установку оповещателей как на стене, так и на потолке, используя встраиваемый (врезной) или накладной монтаж устройств. Оповещатели предназначены для работы в линях оповещения с напряжением 24 В. Модели звуковых оповещателей этой серии так же могут работать в линиях с напряжением 12 В.

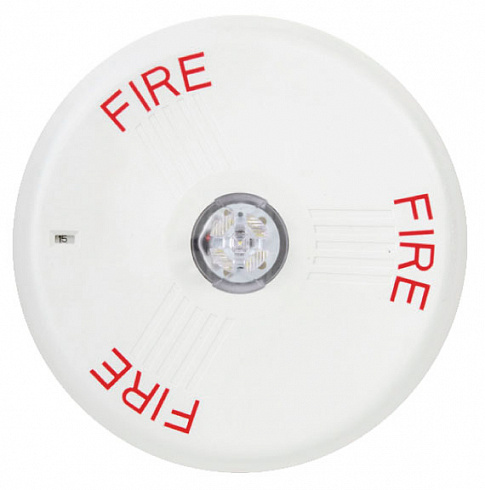

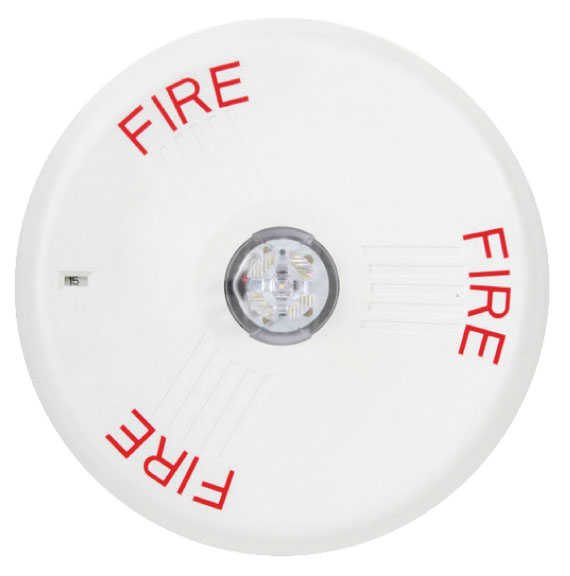

Световой потолочный оповещателей LSTWC3 снабжен встроенной строб-вспышкой, обеспечивающей воспроизведение вспыхивающего (мигающего) светового сигнала оповещения. Для обеспечения максимальной световой отдачи и надежности, в световых оповещателях LSTWC3 используются высокоэффективные светодиоды и высококачественные оптические линзы.
Интенсивность встроенной строб-вспышки (выбираемая): 15/30/75/95 Cd (кандел).
Синхронизация сигналов нескольких оповещателей может быть осуществлена при использовании, производимых компанией Wheelock изделий, таких как PS-8E-LP и DSM-12/24-R. Оповещатель способен работать в широком диапазоне питающего напряжения от 16 В до 33 В.
Вход оповещателя является поляризованным – для совместимости с приборами управления, контролирующими линии связи с оповещателями при помощи обратного (инвертированного) напряжения.
При установке оповещателя на поверхность должен использоваться монтажный корпус LSPKBB-W. Допустимый диапазон температуры воздуха: -10°С…+55°С при максимальной относительной влажности 85%
| Модель | LSTWC3 |
| Напряжение источника питания | 24 В |
| Диапазон питающего напряжения | 16 – 33 В |
| Минимальный ток потребления | 0,040 А |
| Максимальный ток потребления | 0,248 А |
| Тип оповещателя | световой |
| Установка | потолочная |
| Цвет корпуса | белый |
| Материал корпуса | пластик |
| Класс пылевлагозащиты | IP41 |
| Диапазон рабочих температур | -10 до +55 ºC |
| Условия эксплуатации | в помещении |
| Особенности | для установки на поверхность требуется монтажный корпус LSPKBB-W (опция) |
| Интенсивность встроенной строб-вспышки (выбираемая, Cd) | 15, 30, 75, 95 |
| Габаритные размеры, мм | 160 х 47,5 |
| Масса, кг | 0,4 |
| Производство | США |
|
