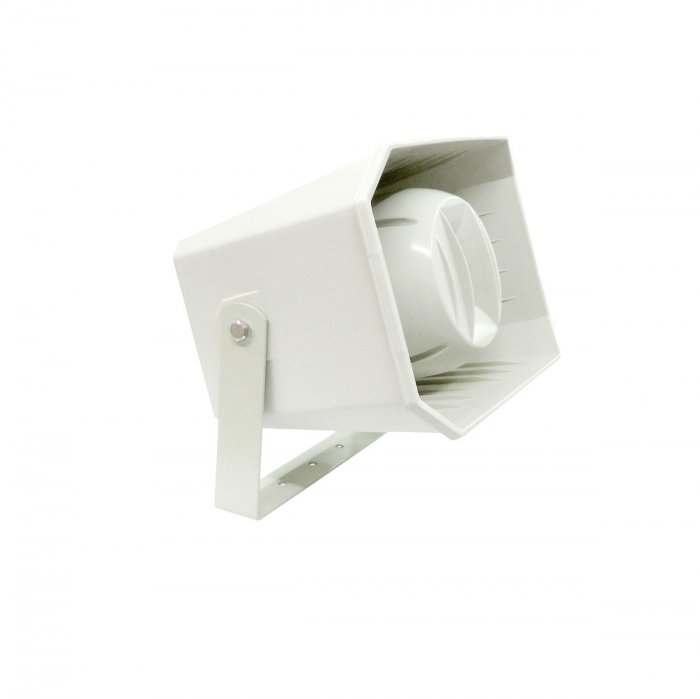

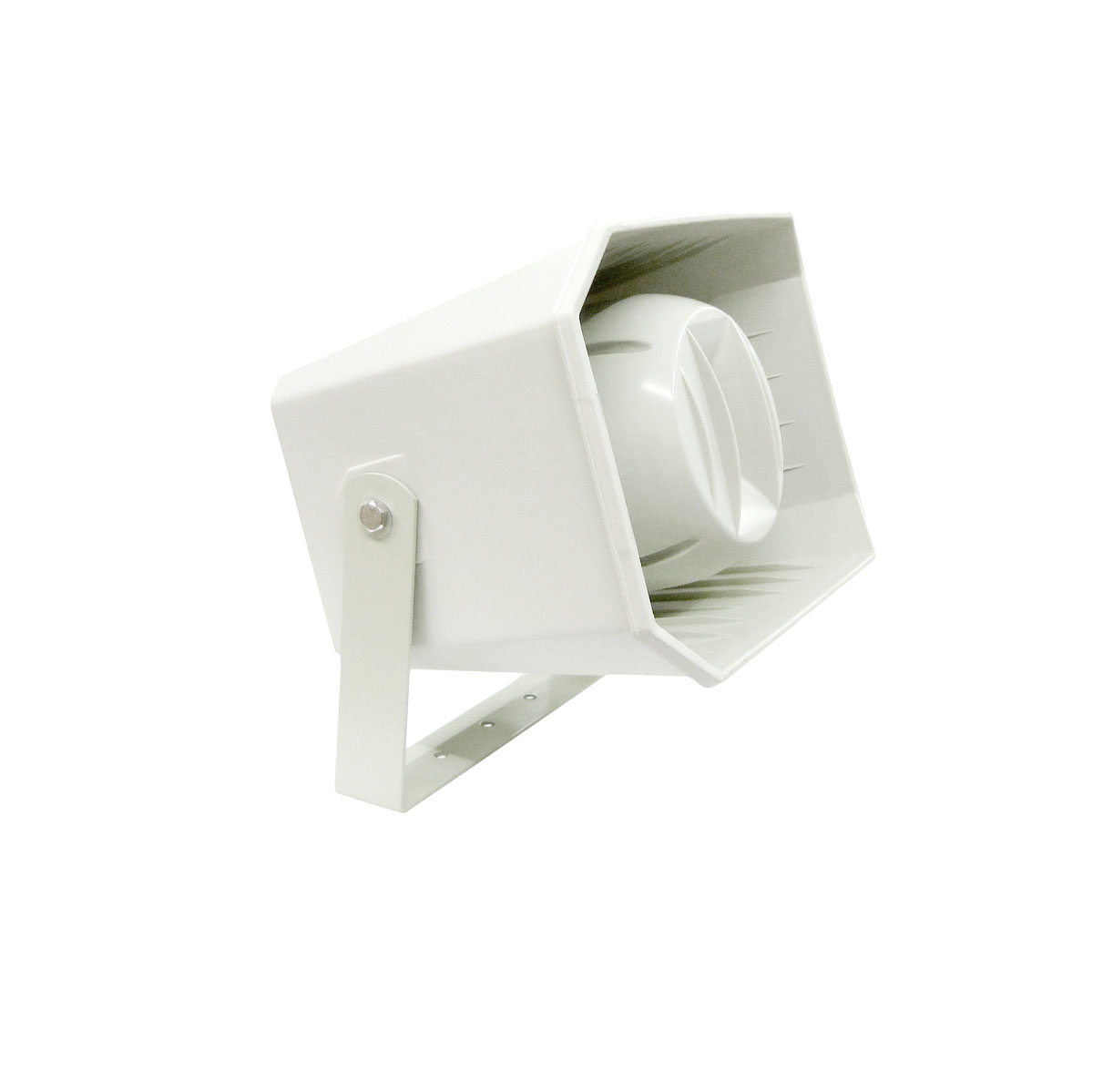

Речевой рупорный оповещатель
Всепогодные оповещатели AL-HM50 предназначены для применения в составе систем оповещения о пожаре и управления эвакуацией (СОУЭ) 3, 4 или 5-го типа, а также для воспроизведения речевых и музыкальных программ в составе стационарных звукоусилительных комплексов в помещениях и на открытом пространстве. Рупорные оповещатели предназначены для работы в условиях окружающей среды с температурой воздуха от - 50°С до +55°С и относительной влажностью до 95%. Изделия соответствуют требованиям пожарной безопасности.
Оповещатели состоят из корпуса (морозостойкий ударопрочный ABS пластик), двухполосного громкоговорителя и линейного трансформатора. Оповещатели оснащены линейным согласующим трансформатором, позволяющим работать в трансляционных линиях с напряжением 70В и 100В. Для установки оптимальной громкости передаваемого аудио сигнала, в громкоговорителях реализована возможность выбора необходимой мощности включения.
Для совместимости с приборами управления (усилителями), осуществляющими контроль исправности линии постоянным напряжением, подключение к трансляционной линии должно осуществляться через разделительный конденсатор (блокиратор), установленный последовательно с первичной обмоткой согласующего трансформатора. Для этой цели используется готовый монтажный комплект - AL-BCKIT (поставляется в комплекте к оповещателям).
- Выбираемая мощность включения оповещателей AL-HM50 (Pоп.): 100 Вт / 50 Вт (100 В / 70 В)
- Уровень звукового давления (SPL) при различной мощности включения AL-HM50: 119 дБ / 116 дБ
- Диаграмма направленности оповещателей - для 1 кГц – 90°
- Диапазон воспроизводимых частот - 90-20000 Гц
| Модель | AL-HM50 |
| Тип оповещателя | речевой |
| Установка | уличная (всепогодная), настенная |
| Номинальное напряжение в линии речевого оповещения (В) | 70, 100 |
| Минимальная мощность (Вт) | 25 |
| Максимальная мощность, (Вт) | 50 |
| Чувствительность, дБ. | 99 |
| Минимальное звуковое давление, дБ | 113 |
| Максимальное звуковое давление, дБ | 116 |
| Диапазон воспроизводимых частот, Гц | 90 – 20000 |
| Цвет корпуса | белый |
| Материал корпуса | пластик |
| Класс пылевлагозащиты | IP65 |
| Диапазон рабочих температур | -50 ºC / +55 ºC |
| Условия эксплуатации | всепогодный |
| Особенности | рупорный |
| Габаритные размеры, мм | 355 х 260 х 305 |
| Масса, кг | 3,9 |
| Производство | Россия |
|
