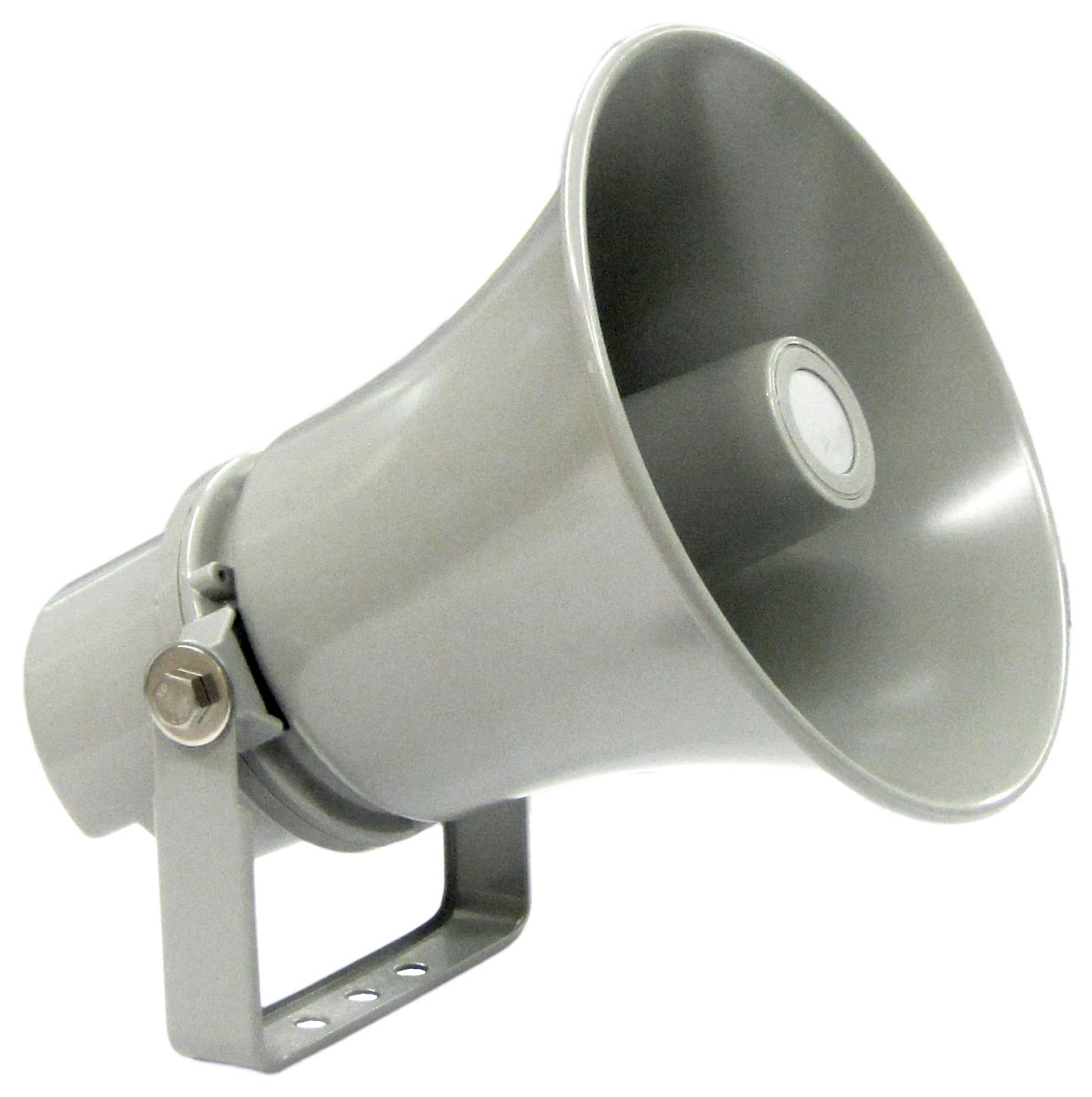

Речевой рупорный оповещатель AL-H15
Речевые оповещатели рупорного типа AL-H15 предназначены для применения в составе систем оповещения о пожаре и управления эвакуацией (СОУЭ) 3, 4 или 5-го типа, а также в любых других системах общего аварийного оповещения и/или звукового обеспечения. Состоят из алюминиевого корпуса со степенью защиты IP66, громкоговорителя и согласующего трансформатора с отводами для выбора необходимой мощности и согласования с трансляционной линией связи с оповещателями.
Для совместимости с приборами управления (усилителями), осуществляющими контроль исправности линии постоянным напряжением, подключение к трансляционной линии должно осуществляться через разделительный конденсатор (блокиратор), установленный последовательно с первичной обмоткой согласующего трансформатора. Для этой цели используется готовый монтажный комплект - AL-BCKIT (поставляется в комплекте к оповещателям). Рупорные оповещатели предназначены для работы в условиях окружающей среды с температурой воздуха от - 60°С до +55°С и относительной влажностью до 95%.
Оповещатели оснащены линейным согласующим трансформатором, позволяющим работать в трансляционных линиях с напряжением 25В, 70В и 100В. Для установки оптимальной громкости передаваемого аудио сигнала, в громкоговорителях реализована возможность выбора необходимой мощности включения.
Речевые оповещатели AL-H15 обладают хорошей чувствительностью и высоким уровнем звукового давления (SPL) при подведенной мощности.
- Выбираемая мощность включения оповещателей AL-H15 (Pоп.): 15 Вт / 7,5 Вт (100 В)
- Уровень звукового давления (SPL) при различной мощности включения AL-H15: 122 дБ / 119 дБ
- Диаграмма направленности оповещателей - для 1 кГц – 120° (-6 дБ)
| Модель | AL-H15 |
| Тип оповещателя | речевой |
| Установка | уличная (всепогодная), настенная |
| Номинальное напряжение в линии речевого оповещения (В) | 25, 70, 100 |
| Минимальная мощность (Вт) | 0,5 |
| Максимальная мощность, (Вт) | 15 |
| Чувствительность, дБ. | 110 |
| Минимальное звуковое давление, дБ | 107 |
| Максимальное звуковое давление, дБ | 122 |
| Диапазон воспроизводимых частот, Гц | 250 – 6500 |
| Цвет корпуса | серый |
| Материал корпуса | металл |
| Класс пылевлагозащиты | IP66 |
| Диапазон рабочих температур | -65 ºC / +55 ºC |
| Условия эксплуатации | всепогодный, антивандальный |
| Особенности | рупорный |
| Габаритные размеры, мм | 200 х 230 |
| Масса, кг | 1,5 |
| Производство | Россия |
|
