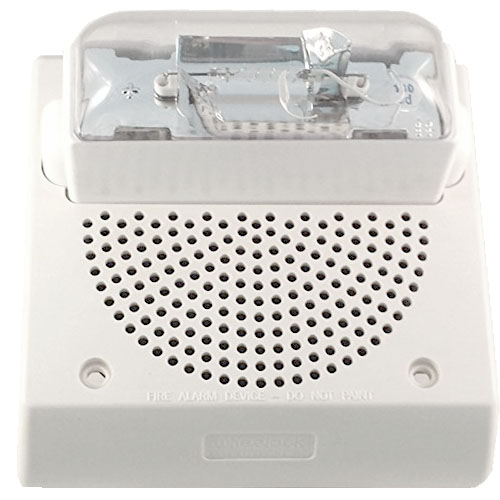

Пожарные всепогодные комбинированные речевые оповещатели ET70WP-24185W-FW производимые компанией Cooper Wheelock – это специально разработанные для СОУЭ устройства. Их отличие от обычных трансляционных громкоговорителей в более надежном конструктивном исполнении и в более высоких технических характеристиках. Особое внимание здесь следует обратить на такую характеристику, как уровень звукового давления, который способен обеспечить оповещатель ET70WP-24185W-FW. Кроме того, эти речевые комбинированные оповещатели имеют высокую степень защиты оболочки – IP54 и расширенный диапазон температуры эксплуатации от - 40˚С до + 66˚С.
Разработанные специально для систем оповещения и управления эвакуацией - речевые оповещатели Cooper Wheelock обеспечивают беспрецедентно высокий уровень звукового давления во всем диапазоне частот наиболее благоприятном для восприятия человеческой речи. Этот параметр на 3-6 дБ выше, чем у обычных громкоговорителей, иначе говоря – они звучат в 4 раза громче! Использование в СОУЭ таких оповещателей позволяет полностью удовлетворить требованиям Норм Пожарной Безопасности и получить реальную экономическую выгоду, так как:
- Оповещатель Cooper Wheelock, включенный на ту же мощность, что и простой громкоговоритель позволяет озвучивать в два раза большую площадь.
- При установке одинакового количества обычных громкоговорителей и оповещателей Cooper Wheelock на объекте, мощность включения оповещателей Cooper Wheelock, необходимая для обеспечения требуемого звукового давления будет в четыре раза меньше мощности включения обычных громкоговорителей.
И в первом и во втором случае налицо реальная экономия затрачиваемых на оборудование средств, так как в первом – в два раза сокращается количество оповещателей, а во втором в четыре раза сокращается мощность усилителей и соответственно энергоемкость всей системы оповещения!

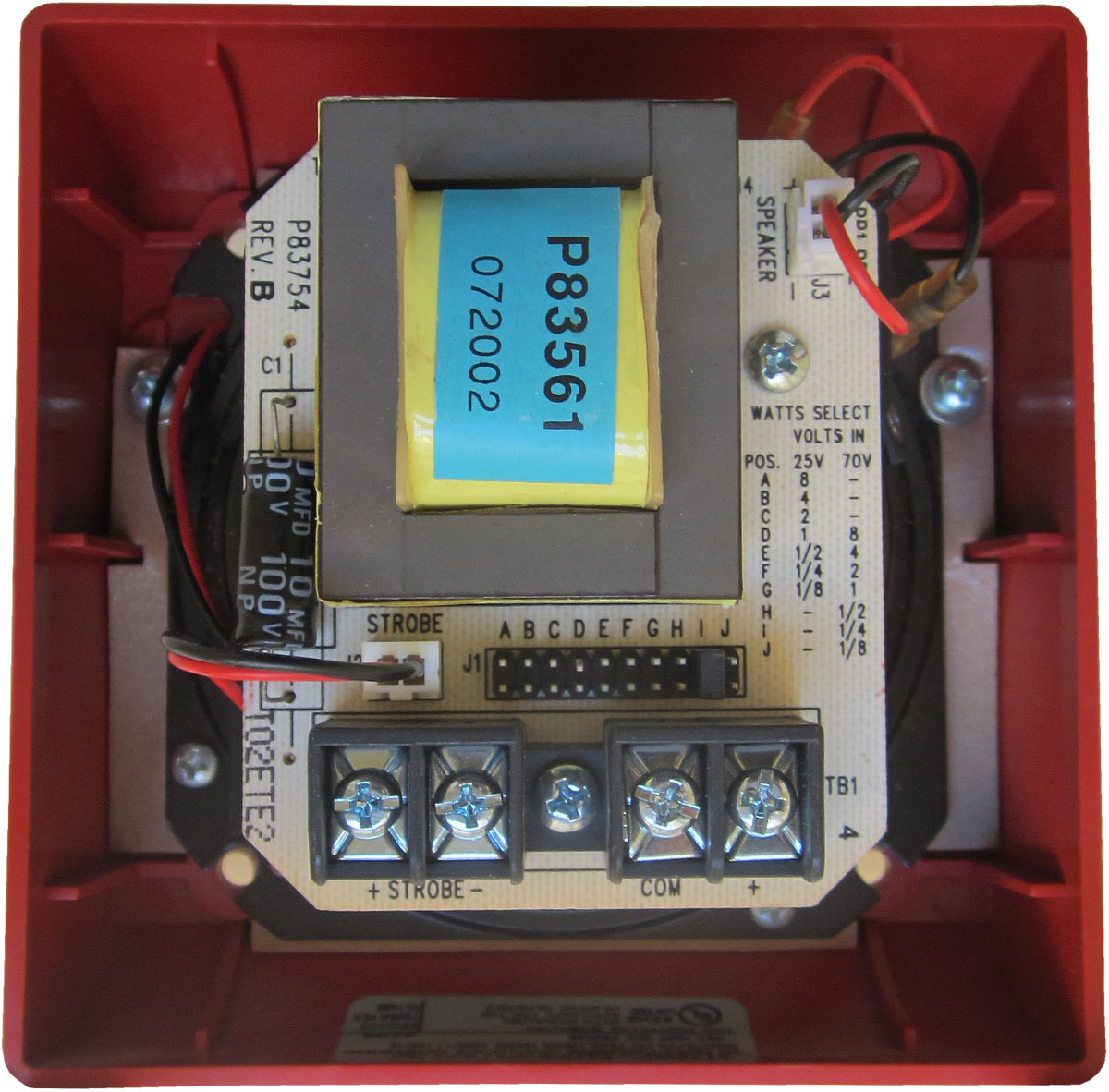

Оповещатели оснащены линейным согласующим трансформатором, позволяющим работать в трансляционных линиях с напряжением 25В и 70В. Для установки оптимальной громкости передаваемого аудио сигнала, в громкоговорителях реализована возможность выбора необходимой мощности включения. Соединение входных и выходных проводов линий связи с оповещателями производится через винтовые клеммы оповещателя.
Оповещатели совместимы с приборами управления (усилителями), осуществляющими контроль исправности линии оповещения постоянным напряжением (в громкоговорителе последовательно с первичной обмоткой согласующего трансформатора установлен разделительный неполярный конденсатор).
Речевые оповещатели ET70WP-24185W-FW обладают отличной чувствительностью и высоким уровнем звукового давления (SPL) при подведенной мощности. Благодаря возможности выбора мощности включения можно добиться необходимой громкости вещания сигналов оповещения при минимальной мощности потребления.
- Выбираемая мощность включения оповещателей ET70WP-24185W-FW (Pоп.): 0,125 Вт/ 0,25 Вт / 0,5 Вт / 1 Вт / 2 Вт / 4 Вт / 8 Вт
- Уровень звукового давления (SPL) при различной мощности включения ET70WP-24185W-FW: 88 / 92 / 94 / 97 / 100 / 103 / 106 дБ/м
- Диаграмма направленности оповещателей – для 1 / 4 / 8 кГц – 180°/ 90°/ 80°
- Средняя диаграмма направленности оповещателей в речевом диапазоне – 120°
Световая секция оповещателей ET70WP-24185W-FW снабжена встроенной строб-вспышкой, обеспечивающей воспроизведение вспыхивающего (мигающего) светового сигнала оповещения. При совместном применении с панелями управления Omega/Wheelock, поддерживающими протокол синхронизации Wheelock SYNC, обеспечивается синхронный режим вспышки. Для обеспечения максимальной световой отдачи и надежности, в комбинированных оповещателях ET70WP-24185W-FW используется лампа Ксенона, заключенная в прочное стекло Lexan (оптическую линзу). Вход питания световой схемы (24 В) оповещателя является поляризованным — это необходимо для совместимости с пожарными приборами управления, в которых для контроля исправности линий связи применяется напряжение обратной полярности (инвертированное напряжение).
- Интенсивность встроенной строб-вспышки (выбираемая): 185 Cd (кандел).
- Для настенной поверхностной установки требуется монтажный корпус IOB-R (опция).
Модель | ET70WP-24185W-FW |
Тип оповещателя | комбинированный |
Установка | настенная |
Номинальное напряжение в линии речевого оповещения (В) | 25, 70 |
Минимальная мощность (Вт) | 0,125 |
Максимальная мощность, (Вт) | 8 |
Чувствительность, дБ. | 97 |
Минимальное звуковое давление, дБ | 88 |
Максимальное звуковое давление, дБ | 106 |
Диапазон воспроизводимых частот, Гц | 400 – 4000 |
Номинальное напряжение в линии светового оповещения (В) | 24 |
Интенсивность светового потока, кд | 185 |
Цвет корпуса | белый |
Взрывозащищенность | Да |
Материал корпуса | пластик |
Класс пылевлагозащиты | IP54 |
Диапазон рабочих температур | -40 ºC / +66 ºC |
Условия эксплуатации | всепогодный |
Особенности | встраиваемый. Для установки на поверхность требуется монтажный корпус IOB-W |
Габаритные размеры, мм | 130 х 130 х 93+51 |
Масса, кг | 1 |
Производство | США |
