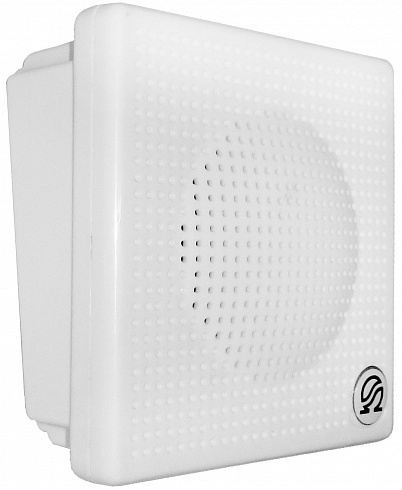

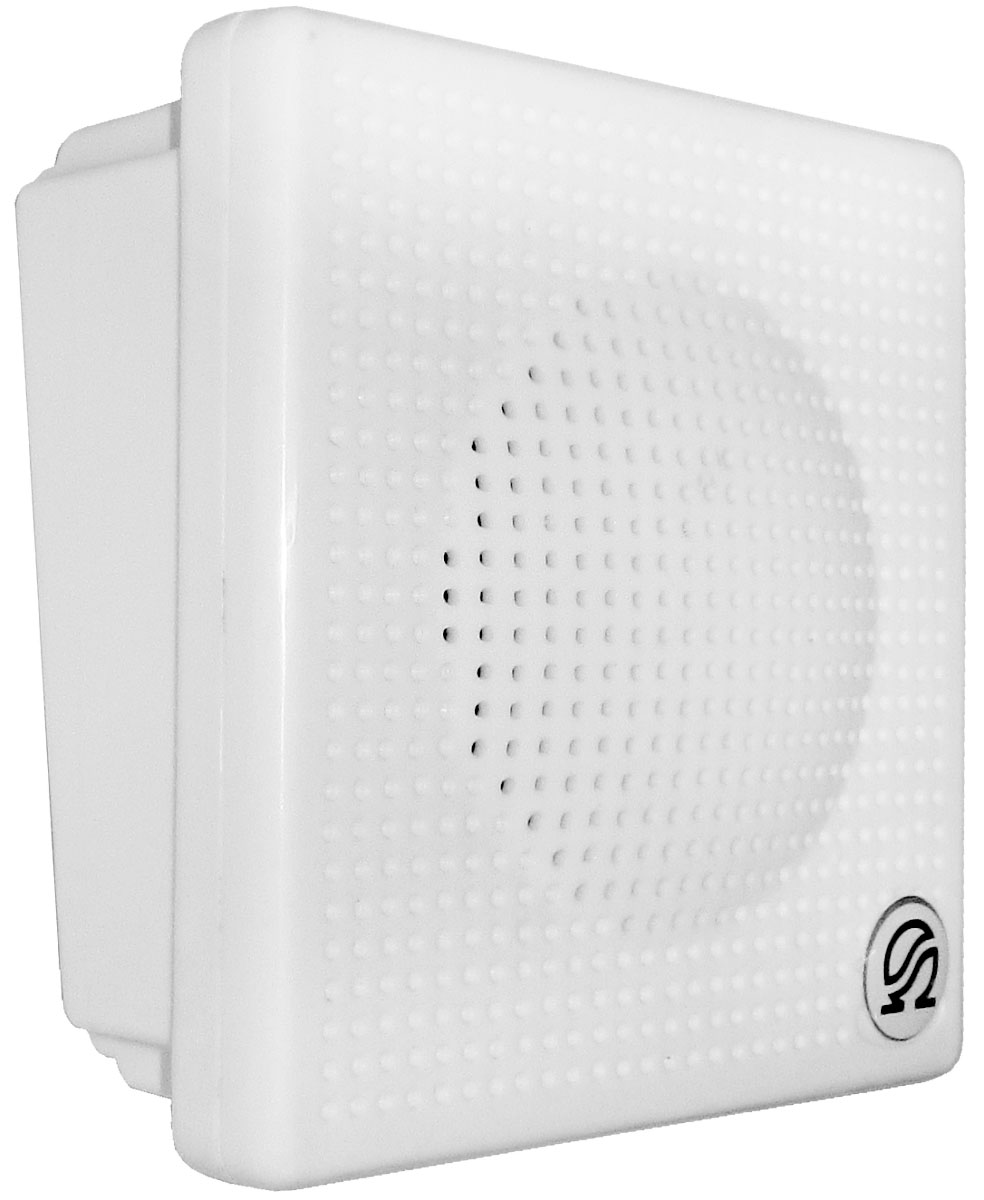

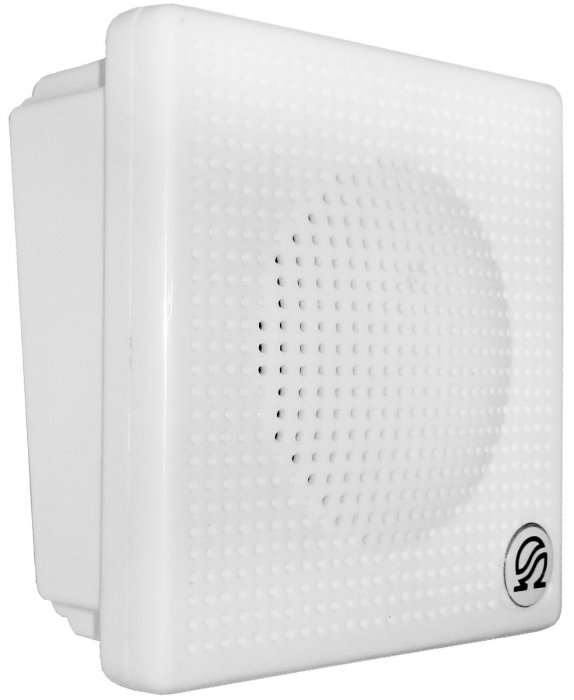

Оповещатель речевой настенный (навесной установки)
Громкоговорители AL-02WP предназначены для подачи сигналов оповещения при пожаре и других чрезвычайных ситуациях, а также для трансляции информационно-рекламных объявлений и фоновой музыки. Оснащены линейным согласующим трансформатором, позволяющим работать в трансляционных линиях с напряжением 25В, 70В и 100В. Для установки оптимальной громкости передаваемого аудио сигнала, в громкоговорителях реализована возможность выбора необходимой мощности включения. Соединение входных и выходных проводов линий связи с оповещателями производится через винтовые клеммы оповещателя.
Оповещатели совместимы с приборами управления (усилителями), осуществляющими контроль исправности линии оповещения постоянным напряжением (в громкоговорителе последовательно с первичной обмоткой согласующего трансформатора установлен разделительный неполярный конденсатор). Для предотвращения вероятности короткого замыкания в трансляционной линии вследствие теплового воздействия (пожара) или при коротком замыкании в обмотке трансформатора, в конструкции громкоговорителя предусмотрен изолятор короткого замыкания с тепловым взводом (ИКЗТВ).
Речевые оповещатели AL-02WP обладают хорошей чувствительностью и высоким уровнем звукового давления (SPL) при подведенной мощности. Благодаря возможности выбора мощности включения можно добиться необходимой громкости вещания сигналов оповещения при минимальной мощности потребления.

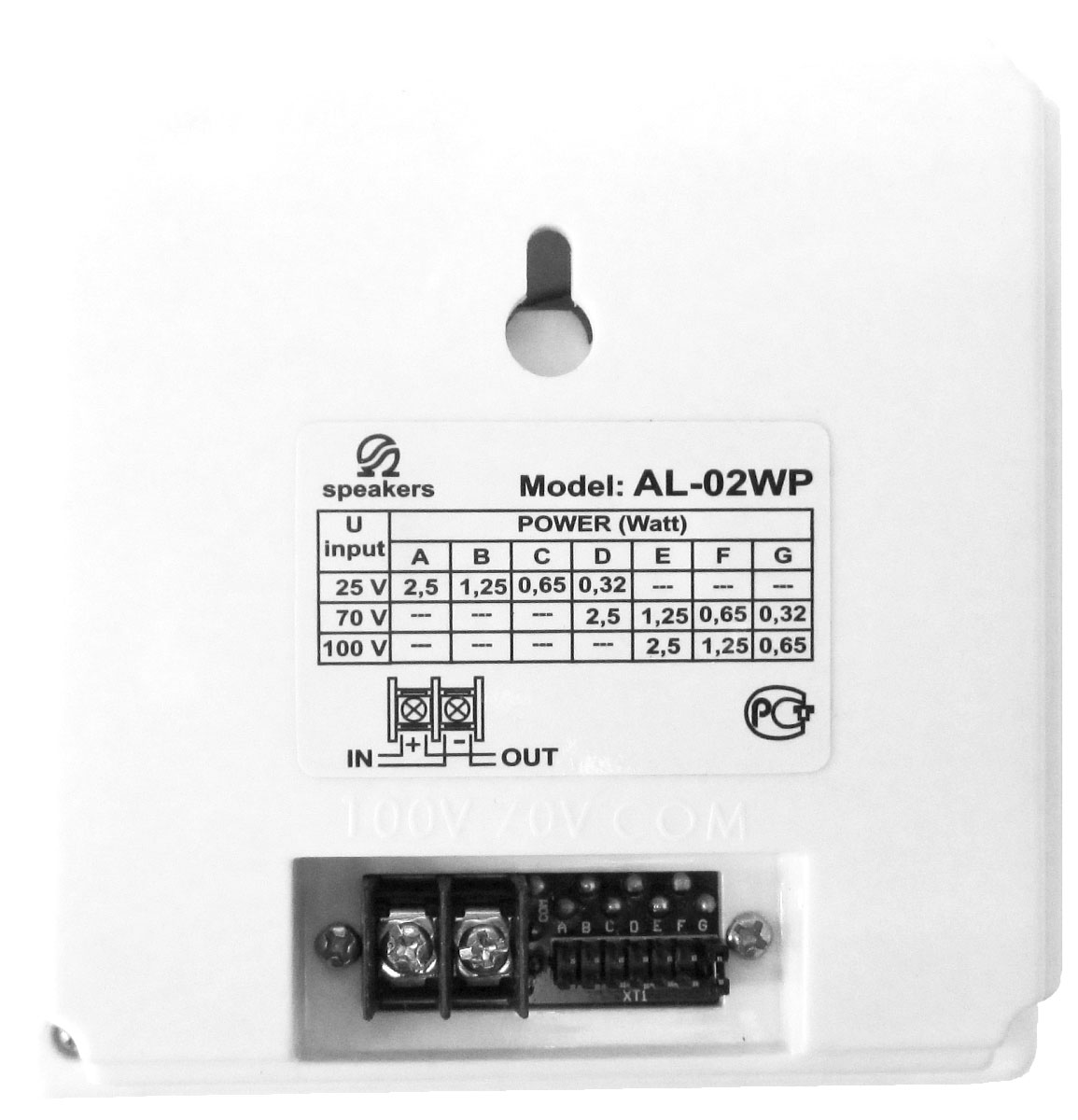

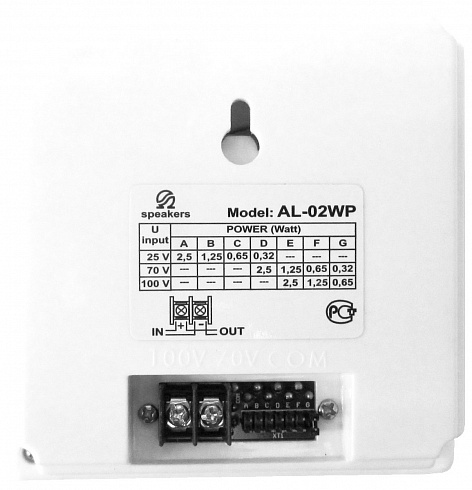

- Выбираемая мощность включения оповещателей AL-02WP (Pоп.): 0,32 Вт / 0,65 Вт / 1,25 Вт / 2,5 Вт
- Уровень звукового давления (SPL) при различной мощности включения: 88 дБ / 91 дБ / 94 дБ / 97 дБ
- Диаграмма направленности оповещателей - для 1 / 4 / 8 кГц – 180°/ 90°/ 80°
- Средняя диаграмма направленности оповещателей в речевом диапазоне – 120°
| Модель | AL-02WP |
| Тип оповещателя | речевой |
| Установка | настенная |
| Номинальное напряжение в линии речевого оповещения (В) | 25, 70, 100 |
| Минимальная мощность (Вт) | 0,32 |
| Максимальная мощность, (Вт) | 2,5 |
| Чувствительность, дБ. | 94 |
| Минимальное звуковое давление, дБ | 89 |
| Максимальное звуковое давление, дБ | 98 |
| Диапазон воспроизводимых частот, Гц | 150 – 12000 |
| Цвет корпуса | белый |
| Материал корпуса | пластик |
| Класс пылевлагозащиты | IP41 |
| Диапазон рабочих температур | -10 ºC / +55 ºC |
| Условия эксплуатации | в помещении |
| Особенности | встроенный изолятор короткого замыкания с тепловым взводом (ИКЗТВ) |
| Габаритные размеры, мм | 120 х 120 х 59 |
| Масса, кг | 0,5 |
| Производство | Россия |
|
