Описание
Обеспечивает управление системой двусторонней голосовой связи емкостью до 8 абонентов.
Пульт диспетчера входит в состав системы и предназначен для получения оперативной информации о месте возгорания, распространении ОФП (опасные факторы пожара), процессе эвакуации и передачи управляющих команд лицам, ответственным за эвакуацию в зонах пожарного оповещения. Пульт позволяет получать вызовы и осуществлять двустороннюю голосовую связь с МГН, нуждающимся в экстренной помощи.
Обеспечивает выполнение следующих функций:
- связь пульта диспетчера со всеми абонентскими устройствами, входящими в состав системы. Связь осуществляется через блоки коммутации AN-X8 (AN-X8MGN). Длина линии связи между пультом и абонентским устройством может достигать 1500 м;
- получение вызова от любого абонентского устройства;
- осуществление вызова с пульта диспетчера любого абонентского устройства;
- голосовую трансляцию (передачу) речи и прием речевой информации, в полудуплексном режиме, с абонентских устройств;
- возможность интеграции с системой «Альфа-МГН» при подключении к блоку расширения AN-X8MGN;
- привлечение внимания при вызове со стороны абонента светозвуковым сигналом;
- мониторинг состояния подключенных блоков бесперебойного электропитания в автоматическом режиме;
- контроль исправности линий связи с блоками коммутации AN-X8 (AN-X8MGN) в автоматическом режиме;
- извещение о неисправности линий связи с абонентскими устройствами, в автоматическом режиме;
- извещение о состоянии работоспособности, входящих в состав системы устройств, в автоматическом режиме.

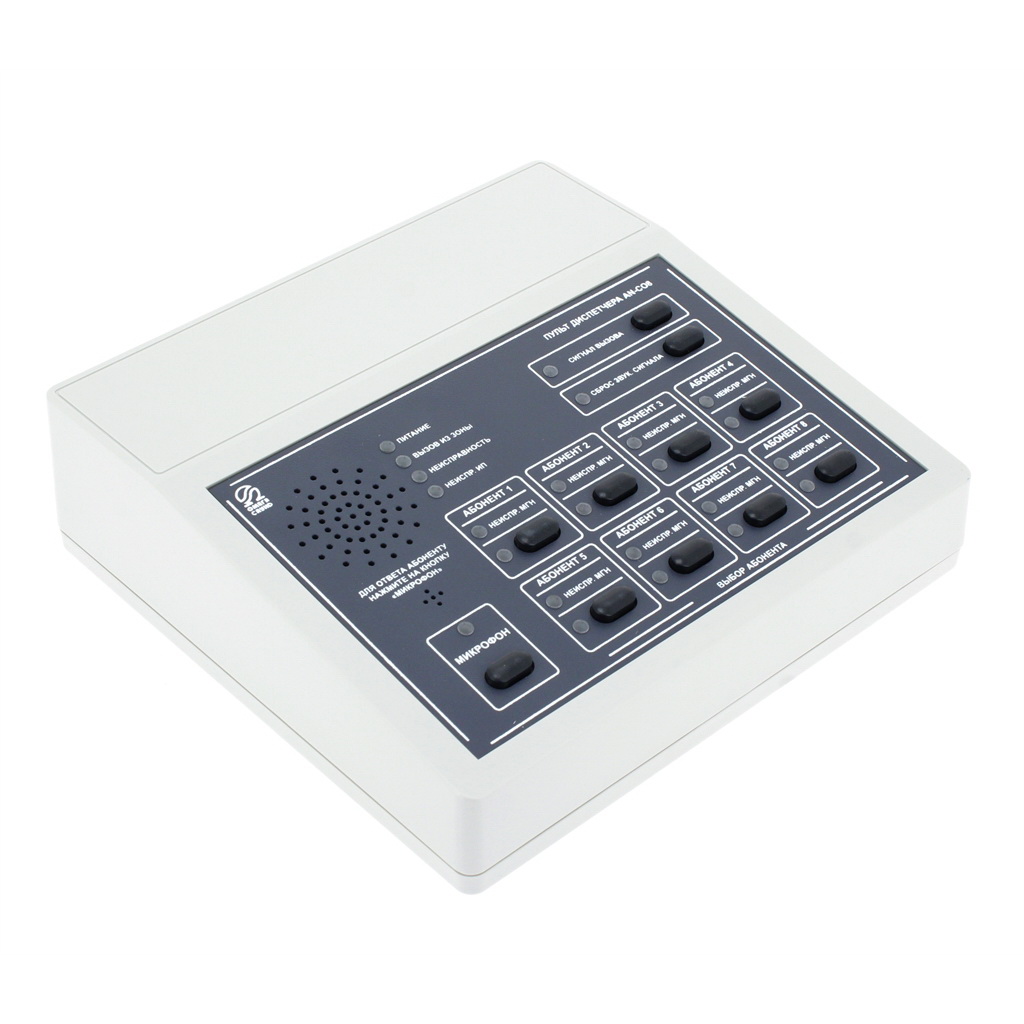

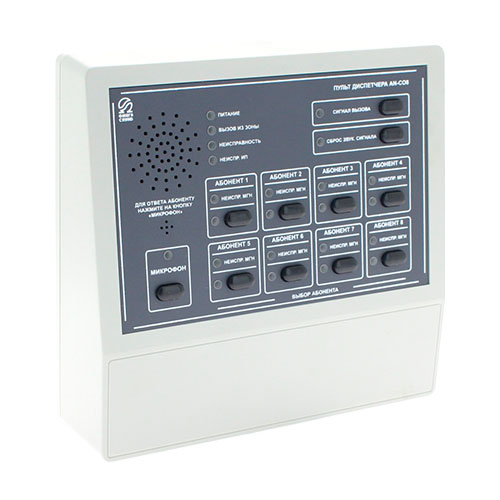

Применяемые инженерные решения в конструкции корпуса обеспечивают настенную и настольную установку пульта.
Основные характеристики:
- Тип связи с блоком коммутации AN-X8 (AN-X8MGN): комбинированная (аналоговая, цифровая)
- Длина линий связи от пульта AN-CO8 до блока коммутации AN-X8 (AN-X8MGN): до 30 м (для кабеля с сечением жилы 0,22 кв. мм)
- Номинальная выходная мощность громкоговорителя: 0,5 Вт
- Габаритные размеры (ВхШхГ), мм, не более: 218х228х78
- Масса, не более: 1,5 кг
Характеристики
| Модель | AN-CO8 |
| Тип связи | цифровая, аналоговая |
| Длина линий связи | до 30 м |
| Номинальная выходная мощность громкоговорителя, Вт | 0,5 |
| Индикаторы режимов работы пульта | светодиодные |
| Электропитание | от блока коммутации AN-X8 (AN-X8MGN) |
| Требования к кабелю связи | экранированный кабель, 4 пары (8 жил), не ниже 3 категории, сечение выбирается из расчета того, чтобы сопротивление проводников не превышало 4 Ом |
| Материал корпуса | пластик, металл |
| Диапазон рабочих температур | от 0 до 55 °С |
| Условия эксплуатации | в помещении |
| Габаритные размеры, мм | 218 х 228 х 78 |
| Масса, кг | 1,5 |
| Производство | Россия |
