Описание

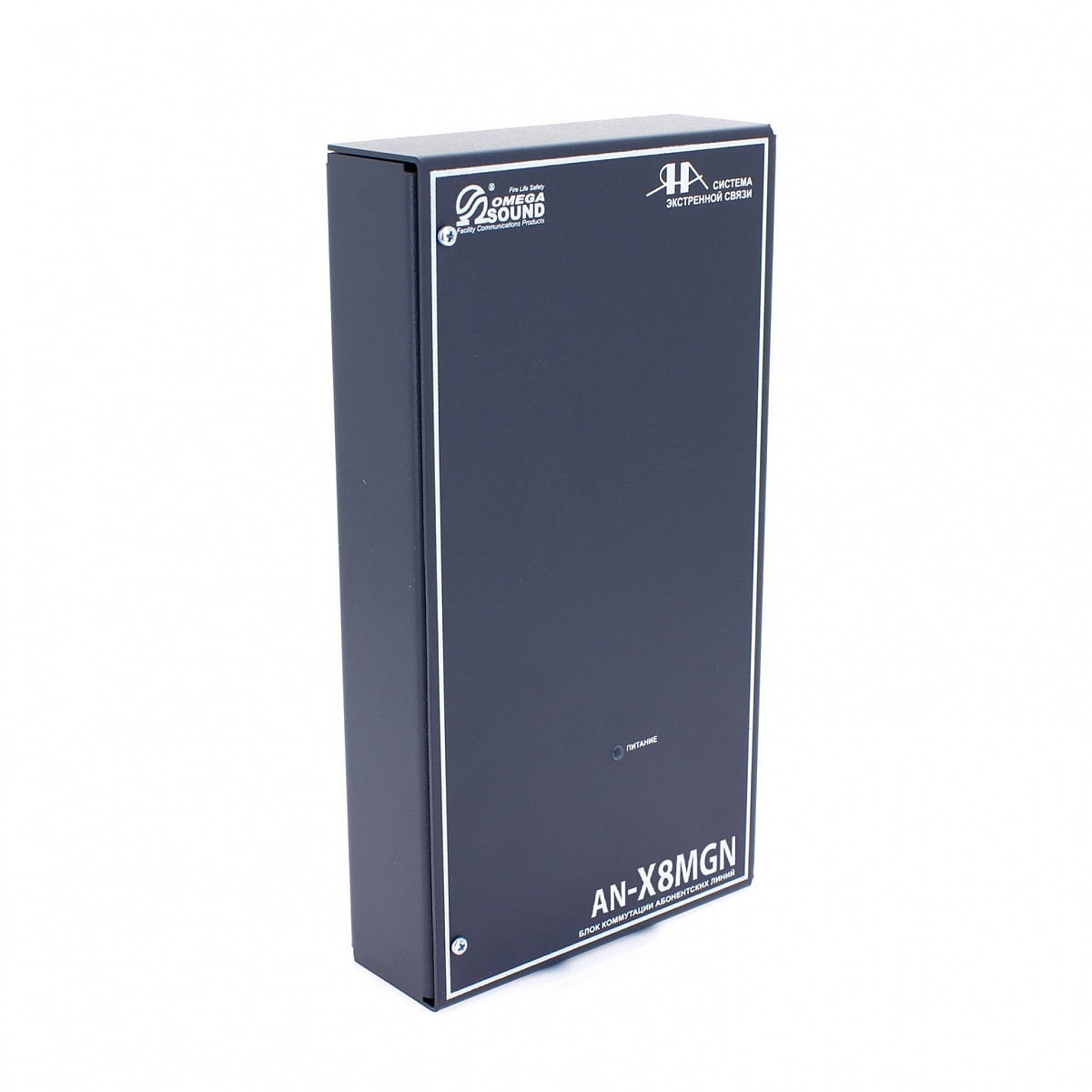

Блоки коммутации AN-X8MGN обеспечивают двустороннюю полудуплексную речевую связь между абонентскими устройствами и пультом диспетчера AN-CO8 (AN-CO32).
Входит в состав системы «ЯНА» и предназначены для подключения 8-ми абонентских линий.
В системе с пультом диспетчера AN-CO32 может быть подключено до 4 блоков коммутации, образуя сеть с 32 абонентскими линиями.
Блок коммутации AN-X8MGN обеспечивают выполнение следующих функций:
- подключение к системе до 8 абонентских устройств голосовой связи AN-BR, AN-BR1, AN-BG или AN-BG1;
- контроль линий связи с абонентскими устройствами;
- питание, контроль и управление абонентскими устройствами;
- передачу информации о состоянии системы на пульт диспетчера AN-CO8 (AN-CO32) и во внешние цепи мониторинга;
- автоматическая защита и изолирование короткозамкнутых линий связи с абонентскими устройствами;
- мониторинг состояния подключенного бесперебойного блока питания.
Кроме того, блок коммутации AN-X8MGN обеспечивает интеграцию с системой вызова экстренной помощи для маломобильных групп населения «Альфа-МГН»:
- подключение до 8 комплектов «AL-MGN2» (система «Альфа-МГН»);
- питание и мониторинг состояния устройств входящих в состав комплекта;
- контроль работоспособности и автоматическую защиту с изолированием короткозамкнутых линий связи с устройствами системы «Альфа-МГН».
Основные характеристики:
- Напряжение источника электропитания: 24 В (от 22 В до 28 В)
- Количество подключаемых абонентских устройств: до 8-ми
- Количество подключаемых комплектов AL-MGN2: до 8-ми
- Тип связи с абонентскими устройствами: аналоговая
- Длина линий связи от блока коммутации AN-X8 (AN-X8MGN) до абонентского устройства: до 1000 м (для кабеля с сечением жилы 0,22 кв. мм)
- Габаритные размеры (ВхШхГ), мм, не более: 145х265х50
- Масса, не более: 2 кг
Характеристики
Модель | AN-X8MGN |
Напряжение источника питания | 24 В (внешний блок питания) |
Потребляемый ток (дежурный режим) | 0,62 A |
Количество подключаемых комплектов AL-MGN2 | до 8 |
Тип связи | аналоговая |
Длина линий связи | до 1000 м |
Количество подключаемых абонентских устройств | до 8 |
Требования к кабелю связи | экранированный кабель, 4 пары (8 жил), не ниже 3 категории |
Потребляемый ток в режиме «Вызов» | 1 A |
Материал корпуса | металл |
Диапазон рабочих температур | от 0 до 55 °С |
Условия эксплуатации | в помещении |
Габаритные размеры, мм | 145 х 265 х 50 |
Масса, кг | 2 |
Производство | Россия |
