Абонентские переговорные устройства (АУ) голосовой связи СГС «ЯНА» устанавливаются в зонах пожарного оповещения, безопасных зонах и местах, оборудованных для МГН.
Абонентские переговорные устройства (АУ) голосовой связи СГС «ЯНА» устанавливаются в зонах пожарного оповещения, безопасных зонах и местах, оборудованных для МГН.
Предназначены для связи абонента с дежурным персоналом (диспетчером). Разговор с диспетчером происходит через встроенные в корпус абонентского устройства микрофон и громкоговоритель.
Основные характеристики:
- компактная конструкция;
- двухпроводная связь с блоком коммутации AN-X8 (AN-X8MGN);
- максимальное расстояние (по кабелю) от АУ до блока коммутации AN-X8 (AN-X8MGN) – до 1000 м (при сечении проводов 0,22 кв. мм);
- привлечение внимания абонента при вызове диспетчером – световой и звуковой сигнал;
- светодиодные индикаторы состояния АУ;
- рассчитано на людей с повреждениями слуха;
- надписи тактильным шрифтом Брайля (для слепых);
- возможность интеграции с системой «Альфа-МГН» (реализация требований СП 59.13330);
- работа в полудуплексном режиме голосовой связи;
- полный контроль в соответствии с требованиями норм ПБ;
- металлический вандалозащищенный корпус – IP54;
- настенный поверхностный и врезной монтаж;
- габаритные размеры АУ для поверхностного монтажа (ВхШхГ), мм, не более - 140х110х47;
- габаритные размеры АУ для встроенного монтажа (ВхШхГ), мм, не более - 170х140х47;
- масса, кг, не более - 1,5.
Примечание: По отдельному заказу АУ могут иметь степень защиты оболочки IP65 с температурой эксплуатации от -40°C до +55°C.
Для обозначения этих изделий к названию АУ добавляются буквы «-WP».
Например: AN-BG1-WP – абонентское устройство с лицевой панелью зеленого цвета для встроенного монтажа и защитой IP65.
В зависимости от цвета лицевой панели и способа монтажа, абонентское устройство имеет два варианта исполнения:

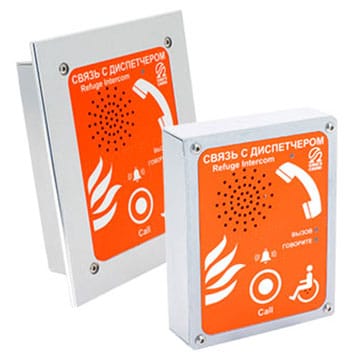

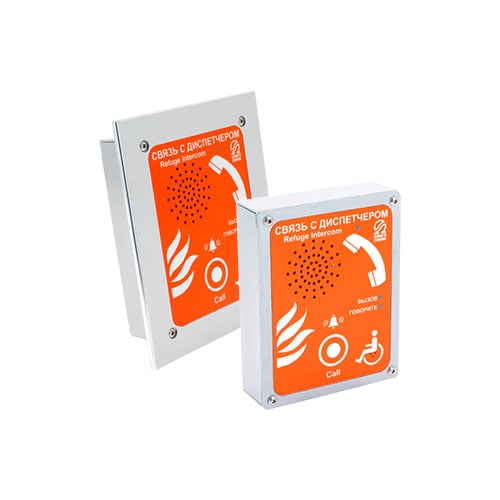

- AN-BR – абонентское устройство с лицевой панелью красного цвета для поверхностного (накладного) монтажа;
- AN-BR1 – абонентское устройство с лицевой панелью красного цвета для встроенного монтажа.
Для вызова дежурного персонала абоненту необходимо кратковременно нажать на кнопку «ВЫЗОВ», расположенную на лицевой панели абонентского устройства (АУ).
Примечание: если к АУ подключен комплект «AL-MGN2» (система «Альфа-МГН»), то для вызова дежурного оператора так же можно нажать на кнопку «ВЫЗОВ» или дернуть за шнур с кольцом на устройстве AL-RB (входит в состав комплекта «AL-MGN2»).
Для ответа дежурному оператору, абоненту необходимо дождаться включения зеленого светоиндикатора «ГОВОРИТЕ» и ответить голосом на запрос оператора. Никаких дополнительных действий (нажатие кнопок и т.п.) от абонента не требуется.
| Модель | AN-BR, AN-BR1, AN-BR-WP, AN-BR1-WP |
| Установка | настенная |
| Цвет корпуса | красный |
| Длина линий связи | до 1000 м (для кабеля с сечением жилы 0,22 кв. мм) |
| Требования к кабелю (без подключения к комплекту AL-MGN2) | экранированный кабель, 1 пара (2 жилы), не ниже 3 категории |
| Требования к кабелю (с подключением к комплекту AL-MGN2) | экранированный кабель, 4 пары (8 жил), не ниже 3 категории |
| Материал корпуса | металл |
| Габаритные размеры AN-BR | 140 х 110 х 47 мм |
| Способ установки для AN-BR | настенный, накладной |
| Габаритные размеры AN-BR1 | 170 х 140 х 47 мм |
| Способ установки для AN-BR1 | настенный, встраиваемый |
| Диапазон рабочих температур для AN-BR и AN-BR1 | от 0 до 55 °С |
| Диапазон рабочих температур для AN-BR-WP и AN-BR1-WP | от -40°C до 55°C |
| Класс пыле-влагозащиты для AN-BR и AN-BR1 | IP5 |
| Класс пыле-влагозащиты для AN-BR-WP и AN-BR1-WP | IP65 |
| Масса, кг | 1 |
| Производство | Россия |
|
