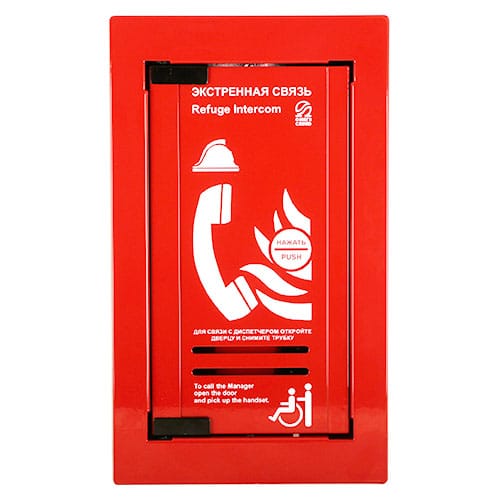

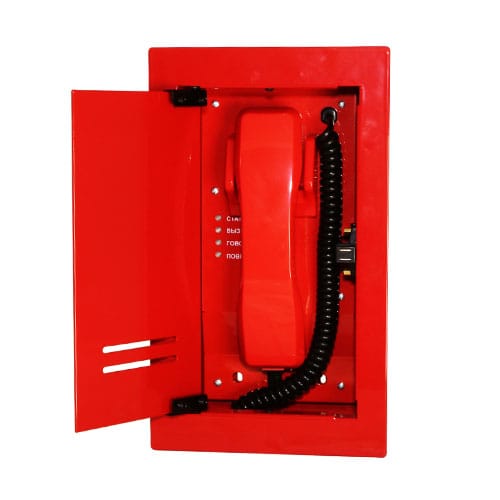

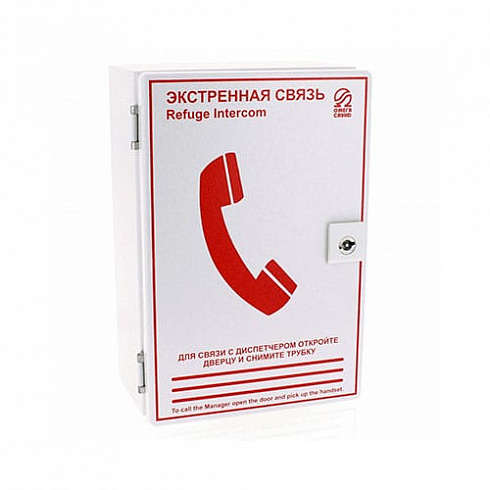

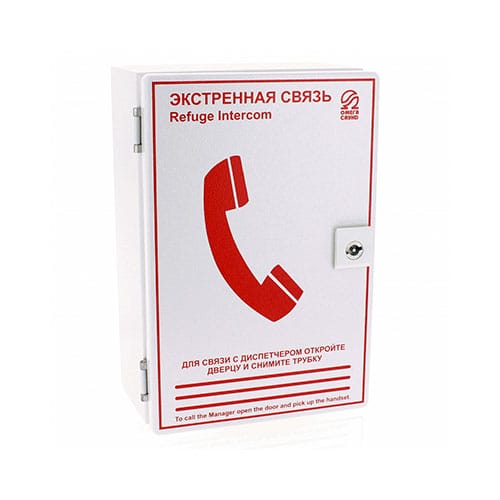

Абонентское устройство с телефонной трубкой AN-BP, предназначено для организации двусторонней голосовой связи зон пожарного оповещения с помещением дежурного персонала (диспетчера). Может использоваться в качестве пожарного телефона или вызывной станции для людей с ограниченными возможностями. Разговор с диспетчером, в полудуплексном режиме, происходит через телефонную трубку, установленную в корпус абонентского устройства. Вызов диспетчера производится автоматически при снятии трубки, точно так же абонент отвечает на вызов со стороны диспетчера. Никаких дополнительных действий от абонента для разговора с диспетчером не требуется.
Степень защиты, обеспечиваемая оболочкой АУ (в стандартном исполнении) соответствует IP41.

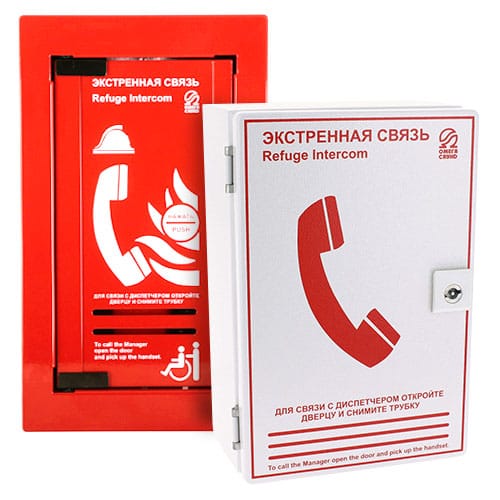

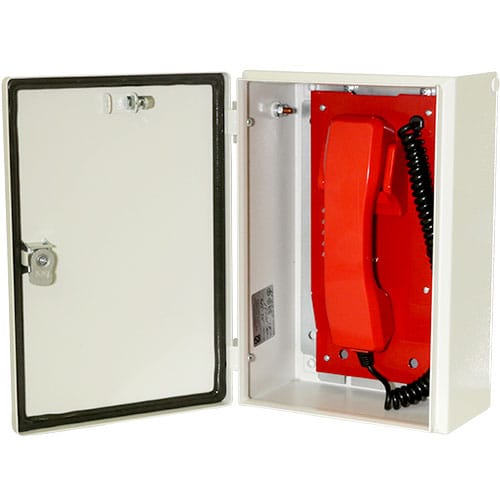

Примечание: По отдельному заказу АУ могут иметь степень защиты оболочки IP65 с температурой эксплуатации от -40°C до +55°C. Для обозначения этих изделий к названию АУ добавляются буквы «-WP». Например: AN-BP-WP – абонентское устройство с телефонной трубкой для настенной поверхностной установки и защитой IP65.
Основные характеристики:
- компактная конструкция;
- привлечение внимания абонента при вызове диспетчером – световой и звуковой сигнал;
- светодиодные индикаторы состояния АУ;
- рассчитано на людей с повреждениями слуха;
- возможность интеграции с системой «Альфа-МГН» (реализация требований СП 59.13330.2016)
- полный контроль в соответствии с требованиями норм ПБ;
- металлический корпус – IP41 (стандартное исполнение);
- настенный поверхностный и врезной монтаж.
Примечание: если к АУ подключен комплект «AL-MGN2» (система «Альфа-МГН»), то для вызова дежурного оператора так же можно нажать на кнопку «ВЫЗОВ» или дернуть за шнур с кольцом на устройстве AL-RB (входит в состав комплекта «AL-MGN2»).
| Модель | AN-BP, AN-BP-WP |
| Длина линий связи | до 1000 м (для кабеля с сечением жилы 0,22 кв. мм) |
| Требования к кабелю (без подключения к комплекту AL-MGN2) | экранированный кабель, 1 пара (2 жилы), не ниже 3 категории |
| Требования к кабелю (с подключением к комплекту AL-MGN2) | экранированный кабель, 4 пары (8 жил), не ниже 3 категори |
| Материал корпуса | металл |
| Способ установки для AN-BP | настенный, накладной или встраиваемый |
| Способ установки для AN-BP-WP | настенный, накладной |

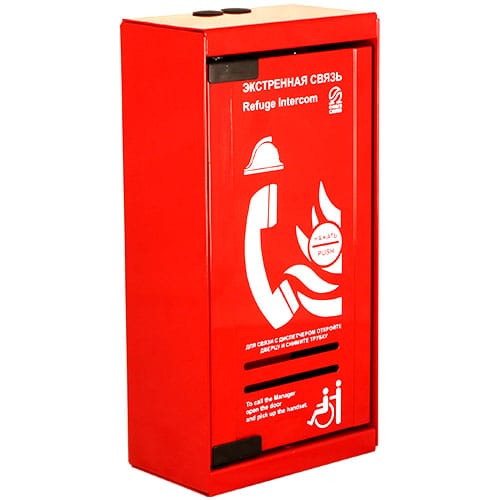

| Габаритные размеры AN-BP (накладной монтаж) | 290 х 145 х 85 мм |

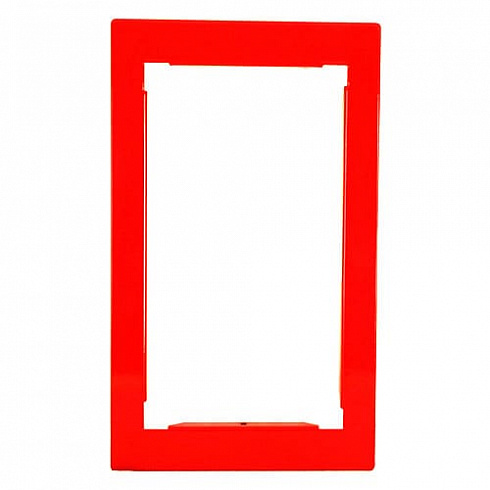

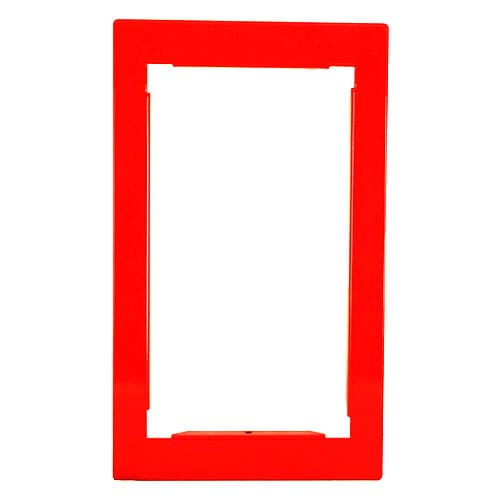

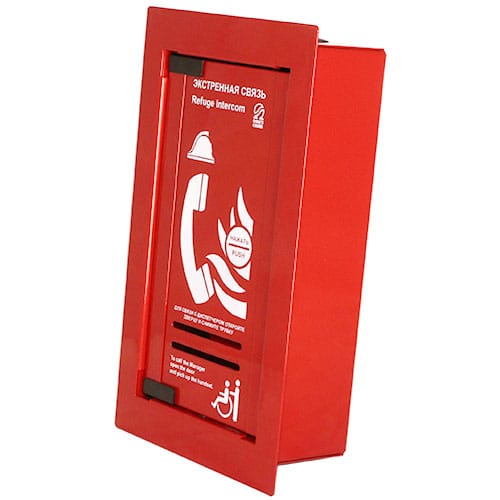

| Габаритные размеры AN-BP (встраиваемый монтаж) | 315 х 185 х 87 мм |
| Габаритные размеры AN-BP-WP (накладной монтаж) | 300 х 210 х 125 мм |
| Диапазон рабочих температур для AN-BP | от -10 °С до 55 °С |
| Класс пыле-влагозащиты для AN-BP | IP41 |
| Диапазон рабочих температур для AN-BP-WP | от -40 °C до 55 °C |
| Класс пыле-влагозащиты для AN-BP-WP | IP65 |
| Масса AN-BP, кг | 2,8 |
| Масса AN-BP-WP, кг | 4,5 |
| Производство | Россия |
|
