Абонентское устройство AN-BG

Абонентские переговорные устройства (АУ) голосовой связи СГС «ЯНА» устанавливаются в зонах пожарного оповещения, безопасных зонах и местах, оборудованных для МГН.

Предназначены для связи абонента с дежурным персоналом (диспетчером). Разговор с диспетчером происходит через встроенные в корпус абонентского устройства микрофон и громкоговоритель.

• компактная конструкция;
• двухпроводная связь с блоком коммутации AN-X8 (AN-X8MGN);
• максимальное расстояние (по кабелю) от АУ до блока коммутации AN-X8 (AN-X8MGN) – до 1000 м (при сечении проводов 0,22 кв. мм);
• привлечение внимания абонента при вызове диспетчером – световой и звуковой сигнал;
• светодиодные индикаторы состояния АУ;
• рассчитано на людей с повреждениями слуха;
• надписи тактильным шрифтом Брайля (для слепых);
• возможность интеграции с системой «Альфа-МГН» (реализация требований СП 59.13330);
• работа в полудуплексном режиме голосовой связи;
• полный контроль в соответствии с требованиями норм ПБ;
• металлический вандалозащищенный корпус – IP54;
• настенный поверхностный и врезной монтаж;
• габаритные размеры АУ для поверхностного монтажа (ВхШхГ), мм, не более - 140х110х47;
• габаритные размеры АУ для встроенного монтажа (ВхШхГ), мм, не более - 170х140х47;
• масса, кг, не более - 1,5.

Примечание: По отдельному заказу АУ могут иметь степень защиты оболочки IP65 с температурой эксплуатации от -40°C до +55°C.

Для обозначения этих изделий к названию АУ добавляются буквы «-WP».

Например: AN-BG1-WP – абонентское устройство с лицевой панелью зеленого цвета для встроенного монтажа и защитой IP65.

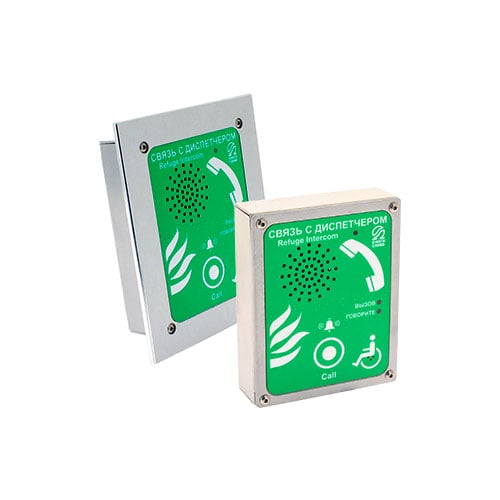

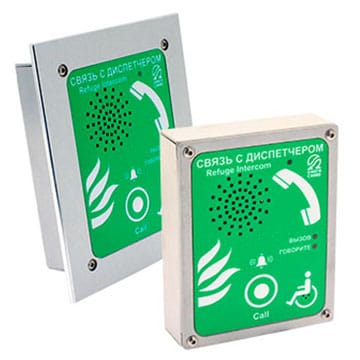

В зависимости от цвета лицевой панели и способа монтажа, абонентское устройство имеет два варианта исполнения:

• AN-BG – абонентское устройство с лицевой панелью зеленого цвета для поверхностного (накладного) монтажа;
• AN-BG1 – абонентское устройство с лицевой панелью зеленого цвета для встроенного монтажа.

Для вызова дежурного персонала абоненту необходимо кратковременно нажать на кнопку «ВЫЗОВ», расположенную на лицевой панели абонентского устройства (АУ).

Примечание: если к АУ подключен комплект «AL-MGN2» (система «Альфа-МГН»), то для вызова дежурного оператора так же можно нажать на кнопку «ВЫЗОВ» или дернуть за шнур с кольцом на устройстве AL-RB (входит в состав комплекта «AL-MGN2»).

Для ответа дежурному оператору, абоненту необходимо дождаться включения зеленого светоиндикатора «ГОВОРИТЕ» и ответить голосом на запрос оператора. Никаких дополнительных действий (нажатие кнопок и т.п.) от абонента не требуется.
