Предназначен для организации межблочной связи в системе двухсторонней речевой связи «АЛЕНА» по оптоволокну, что позволяет увеличить расстояние магистральной линии между блоками до 10 км в стандартной комплектации (и более по спец. заказу). Комплект AL-SOCM состоит из 2-х модулей приема и передачи (модуль приема AL-OCM-IN и модуль передачи AL-OCM-OUT). Дальность передачи: от 10 км (стандарт) до 100-200 км в зависимости от выбранного модуля SFP. В стандартной комплектации используется оптический модуль SFP 1.25 ГГц. Дальность передачи - 10 км.
Оптический разъем - LC (или SC - зависит от выбранного модуля SFP).
Комплект обеспечивает прием и передачу аналогового (аудио) и логического (UART) сигналов по одиночному одномодовому оптоволокну (SM, затухание более 0.5 дБ/км для длин волн 1310 и 1550 нм (WDM - G.652)).
Входные сигналы оцифровываются, кодируются модулем AL-OCM-IN и передаются по оптическому волокну. Приходящие из оптического волокна сигналы декодируются и восстанавливаются модулем AL-OCM-OUT.
Примечание

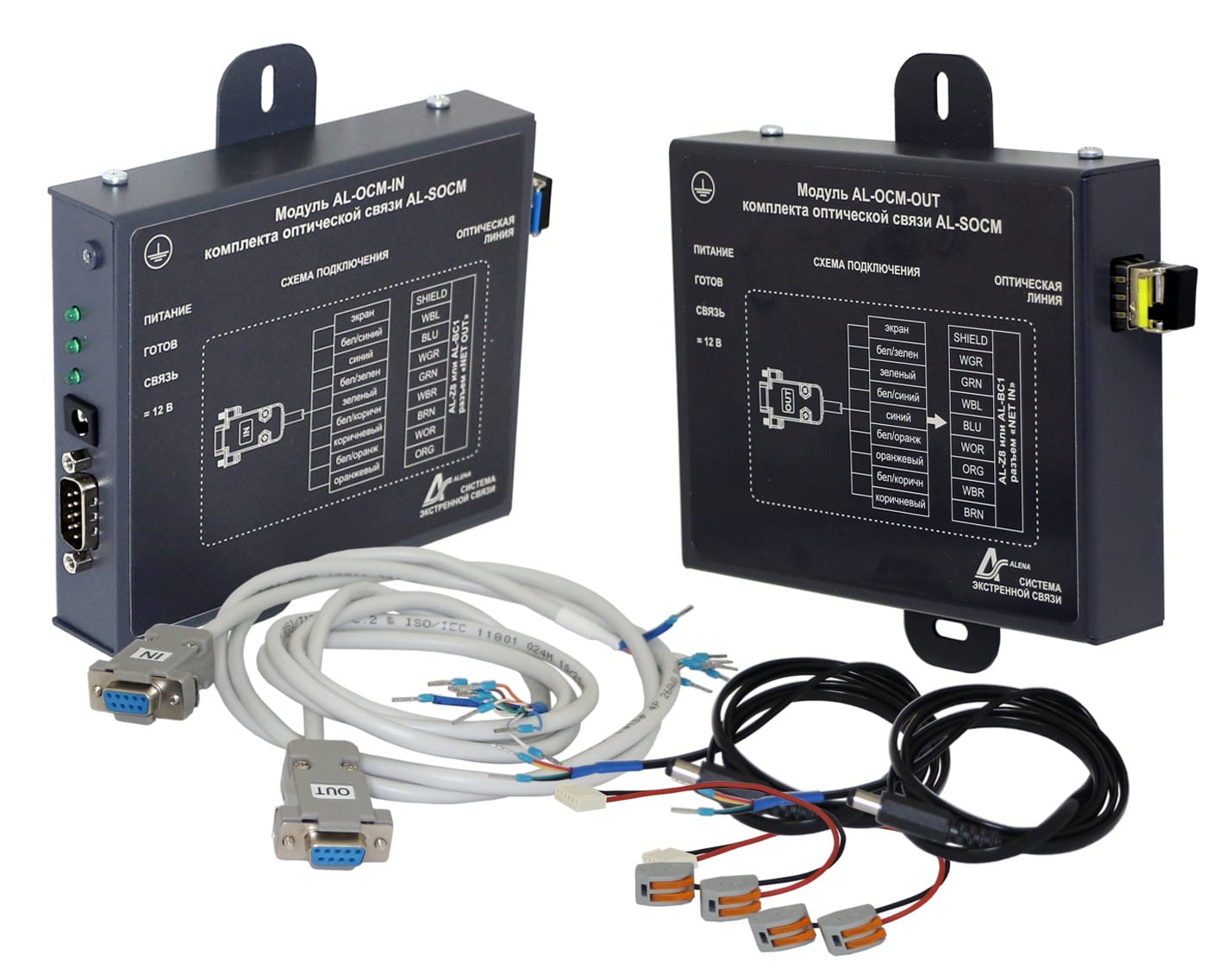

В комплект поставки AL-SOCM входит:
- Модуль приема AL-OCM-IN – 1 шт.
- Модуль передачи AL-OCM-OUT – 1 шт.
- Сигнальные кабели с разъемами DB9 – 2 шт.
- Кабель питания с разъемом типа Jack (2,1х5,5 DC штыревой) – 2 шт.
- Кабель для подключения к AL-Z8 кабеля питания, при питании от AL-Z8 – 2 шт.
| Модель | AL-SOCM |
| Напряжение источника питания | 12 В |
| Потребляемый ток | не более – 150 мА (1 модуль) |
| Длина линий связи | до 10 км (оптическая линия связи) |
| Материал корпуса | металл |
| Класс пылевлагозащиты | IP41 |
| Диапазон рабочих температур | от +5 до +55 °C |
| Условия эксплуатации | в помещении |
| Габаритные размеры, мм | 185 х 150 х 28 |
| Масса, кг | 0,5 |
| Производство | Россия |
