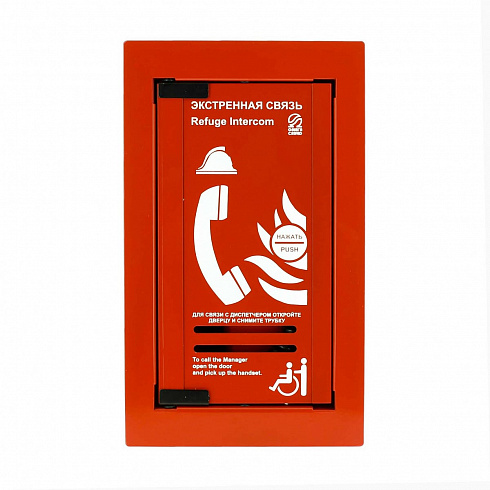

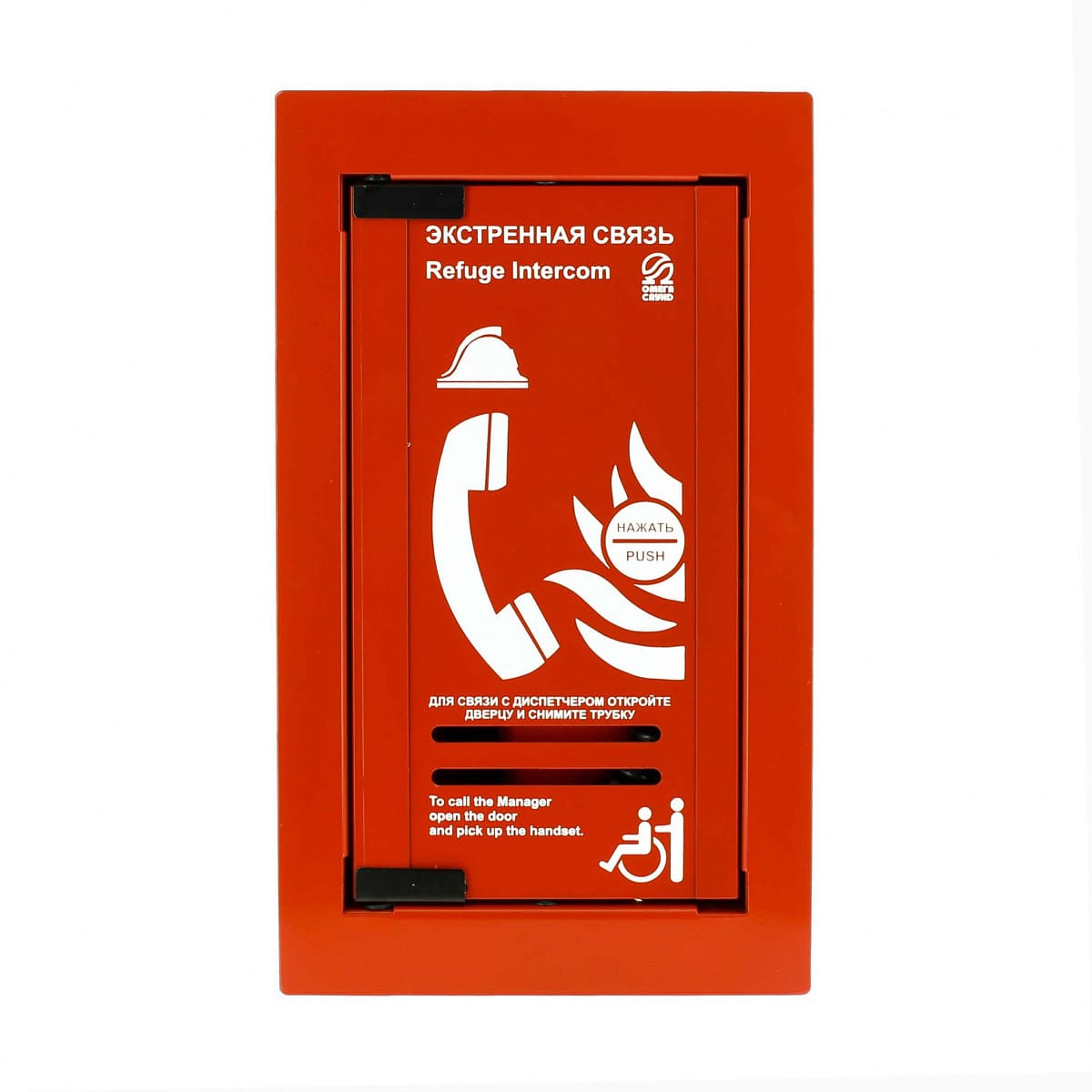

Абонентское устройство голосовой связи AL-SP

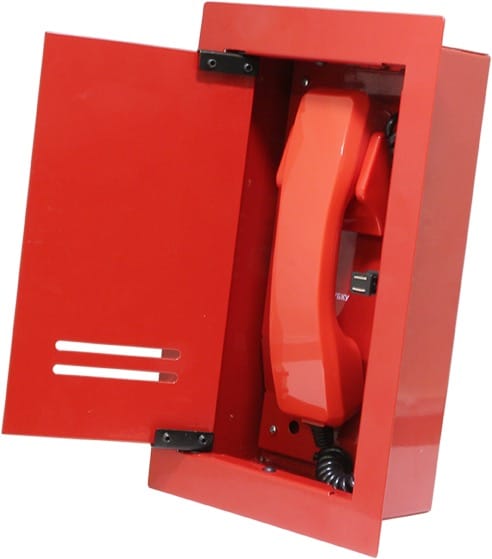

Абонентское устройство с телефонной трубкой AL-SP, предназначено для организации двусторонней голосовой связи зон пожарного оповещения с помещением дежурного персонала (диспетчера). Может использоваться в качестве пожарного телефона или вызывной станции для людей с ограниченными возможностями. Разговор с диспетчером, в полнодуплексном режиме, происходит через телефонную трубку, установленную в корпус абонентского устройства. Вызов диспетчера производится автоматически при снятии трубки, точно так же абонент отвечает на вызов со стороны диспетчера. Никаких дополнительных действий от абонента для разговора с диспетчером не требуется.

Абонентское устройство с телефонной трубкой идеально для использования в помещениях с повышенным уровнем шума и в условиях трансляции сигналов оповещения.

Степень защиты, обеспечиваемая оболочкой АУ (в стандартном исполнении) соответствует IP41.

Примечание: По отдельному заказу АУ могут иметь степень защиты оболочки IP65 с температурой эксплуатации от -40°C до +55°C. Данная модель называется AL-SP4 – абонентское устройство с телефонной трубкой для настенной поверхностной установки и защитой IP65.

Основные характеристики

• компактная конструкция;
• привлечение внимания абонента при вызове диспетчером – световой и звуковой сигнал;
• светодиодные индикаторы состояния АУ;
• рассчитано на людей с повреждениями слуха;
• возможность интеграции с системой «Альфа-МГН» (реализация требований СП 59.13330.2016);
• полный контроль в соответствии с требованиями норм ПБ;
• металлический корпус – IP41 (стандартное исполнение);
• настенный поверхностный и врезной монтаж.

Примечание: если к АУ подключен комплект «AL-MGN2» (система «Альфа-МГН»), то для вызова дежурного оператора так же можно нажать на кнопку «ВЫЗОВ» или дернуть за шнур с кольцом на устройстве AL-RB (входит в состав комплекта «AL-MGN2»).

Предназначено для работы в системе голосовой двусторонней связи СГС «ALENA» выполняющей требования следующих Федеральных законов и нормативных актов:

• Обеспечение связью пожарного поста (диспетчерской) с зонами оповещения людей о пожаре (Технический регламент о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. № 123-ФЗ), статьи 84, п.1, 6).
• Обеспечивает обратную связь с зонами пожарного оповещения для систем оповещения и управления эвакуацией в СОУЭ 4 - 5 типов согласно Своду Правил СП 3.13130.2009.
• Обеспечивает двустороннюю речевую связь безопасных зон с дежурным персоналом (диспетчером) и организацию связи для людей с ограниченными физическими возможностями (МГН) согласно Своду Правил СП 59.13330.2016.

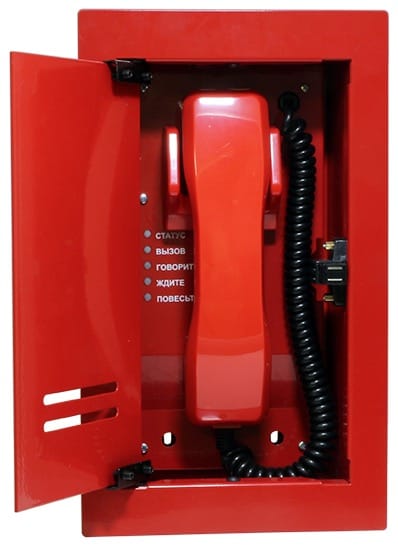

Светодиодные индикаторы состояния

• Светоиндикатор «Статус» – указывает на наличие питания в переговорном устройстве.
• Светоиндикатор «Вызов» – указывает на то, что идет вызов от переговорного устройства или со стороны диспетчера.
• Светоиндикатор «Говорите» – указывает на активность канала связи и можно осуществлять передачу речевой информации.
• Светоиндикатор «Ждите» – указывает на то, что переговорное устройство находится в режиме «Удержание».
• Светоиндикатор «Повесьте трубку» – указывает на то, что разговор с диспетчером закончен, и абоненту необходимо повесить трубку.

Монтаж устройства

Абонентское устройство AL-SP предназначено для настенной поверхностной или встроенной (врезной, утопленной) установки. В комплект поставки изделия входит декоративная рамка для встроенной установки.

В соответствие с СП 59.13330.2016 абонентские устройства следует устанавливать на высоте не более 1,1 м и не менее 0,85 м от пола и на расстоянии не менее 0,6 м от боковой стены помещения или другой вертикальной плоскости.

Основные характеристики

• компактная конструкция;
• двухпроводная связь с блоком расширения (БР) AL-Z8;
• допустимое расстояние от БР AL-Z8 до АУ – до 500 м;
• привлечение внимания при вызове светозвуковым сигналом;
• возможность подключения дополнительного внешнего светозвукового сигнализатора;
• светодиодные индикаторы состояния;
• рассчитано на людей с повреждениями слуха;
• возможность интеграции с системой «Альфа-МГН» (требования СП 59.13330.2016);
• работа в полнодуплексном режиме голосовой связи;
• полный контроль в соответствии с требованиями норм ПБ;
• металлический корпус – IP41;
